2. INSTALLATION UND VERDRAHTUNG
2.1 INSTALLATION VORSICHTSMASSNAHMEN
Es ist sicherzustellen, dass der Frequenzumrichter innerhalb des zulässigen
Umgebungstemperatur-Bereichs eingesetzt wird (-10~50 C).
Der Frequenzumrichter wird sehr heiß während des Betriebs.

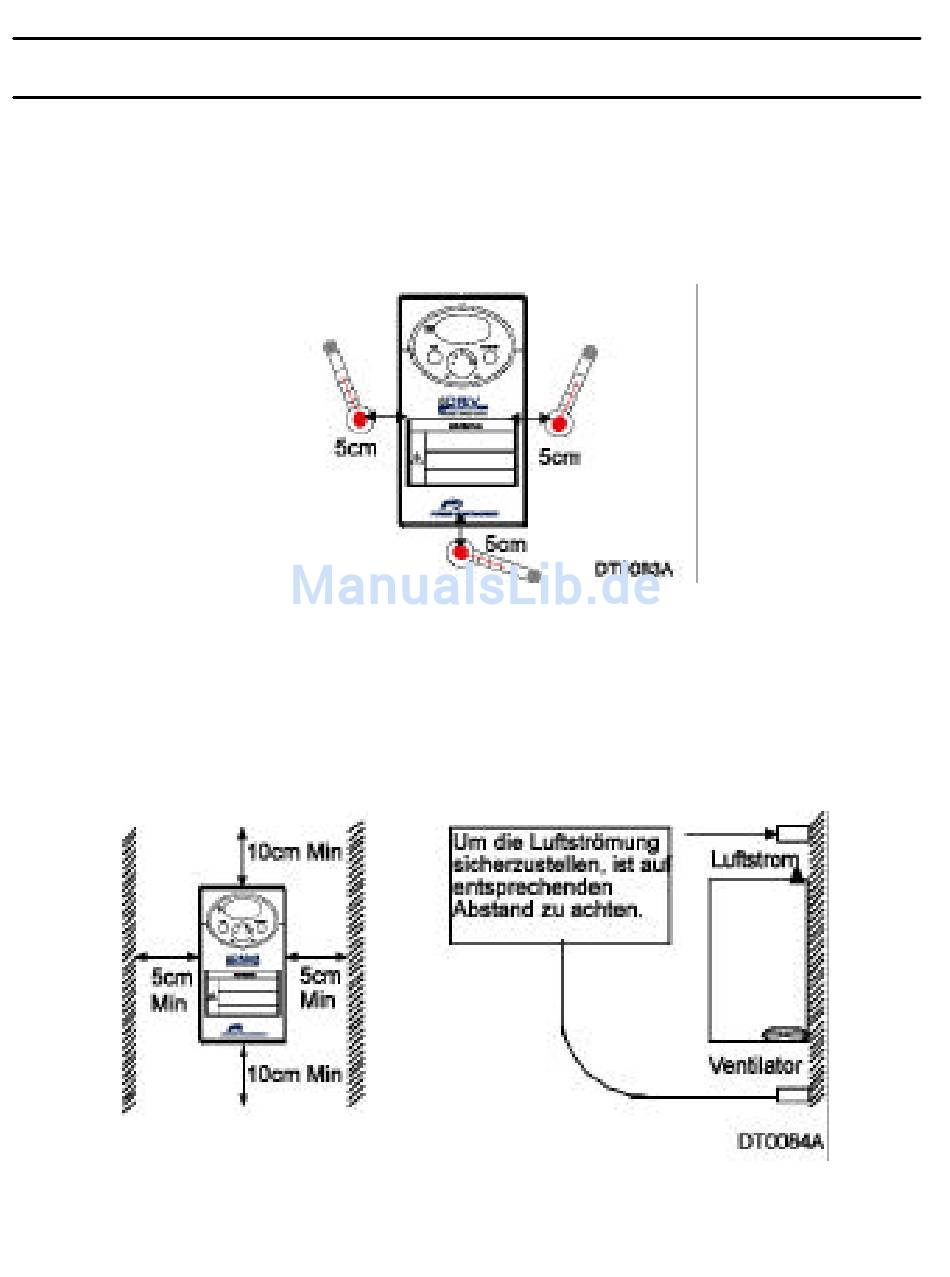

Der Umrichter ist an einer senkrechten, ebenen Montageplatte zu befestigen. Zur
sicheren Wärmeableitung muss der SD100 so montiert werden, dass das Bedienfeld
nach oben zeigt. Die nötigen Abstände zum nächsten Gerät müssen eingehalten
werden.
Das Gerät ist vor Feuchtigkeit und Sonneneinstrahlung zu schützen.
Es ist sicherzustellen, dass die Umgebung frei von Ölnebel, Staub usw. ist.
Prüfung der Umgebungstemperatur.
Installation und Verdrahtung
SDRIVE 100|
7
