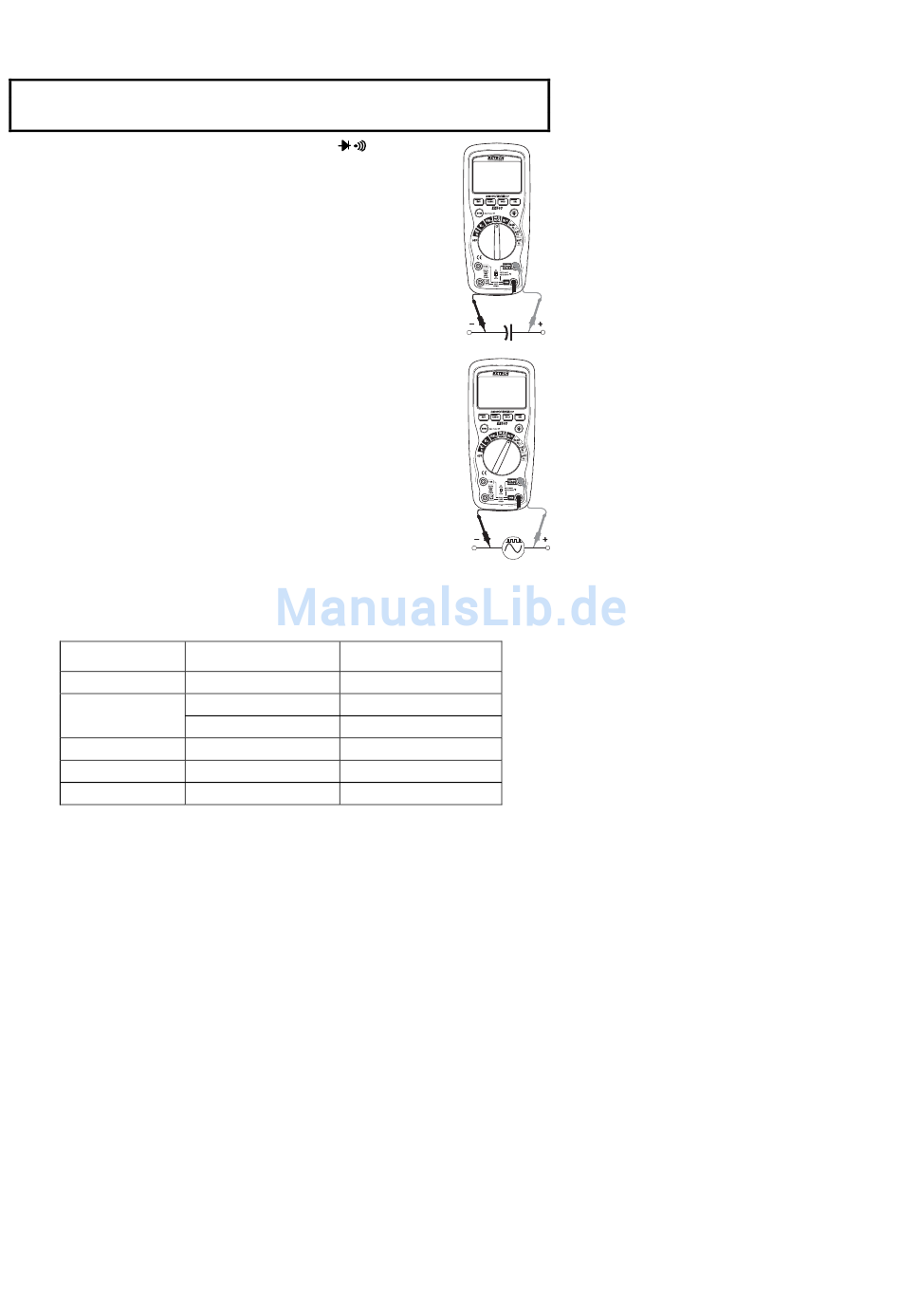

KAPAZITÄTSMESSUNG
WARNUNG: Um einen Stromschlag zu vermeiden, trennen Sie das zu prüfende Gerät
vom Strom, und entladen sie alle Kondensatoren bevor Sie die Kapazität messen.
Entfernen Sie die Batterien und ziehen Sie das Netzkabel.
1.
Stellen Sie den Funktionsschalter auf die Ω CAP
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit
der negativen COM-Buchse.
Verbinden Sie den Bananenstecker der roten Messleitung mit der
positiven V-Buchse.
3.
Drücken Sie die MODE Taste, um „nF" anzuzeigen.
4.
Legen Sie die Prüfspitzen an den zu prüfenden Kondensator.
5.
Die Prüfung kann bis zu drei Minuten oder länger dauern, beim
Aufladen großer Kondensatoren. Warten Sie bis die Anzeige sich
beruhigt hat, bevor Sie die Prüfung beenden.
6.
Lesen Sie die Kapazität von der Anzeige ab.
FREQUENZ-/ ARBEITSZYKLUSMESSUNG (ELEKTRONISCH)
1.
Stellen Sie den Funktionsschalter auf die „Hz %" Position.
2.
Drücken Sie die Hz/% Taste, um „Hz" anzuzeigen.
3.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit
der negativen COM-Buchse. Verbinden Sie den Bananenstecker der
roten Messleitung mit der positiven Hz-Buchse.
4.
Legen Sie die Prüfspitzen an den zu prüfenden Schaltkreis.
5.
Lesen Sie die Frequenz von der Anzeige ab.
6.
Drücken Sie erneut die Hz/% Taste, um „%" anzuzeigen.
7.
Lesen Sie die % des Arbeitszyklus von der Anzeige ab.
FREQUENZEMPFINDLICHKEIT (ELEKTRISCH)
Die Frequenzempfindlichkeit ist bereichsabhängig von der gewählten Hz Funktion in der
Spannungs- oder Strommessung. Typische Werte der Empfindlichkeit für elektrische
Messungen befinden sich in der Übersicht.
Bereich
( DC/AC )
4V
40V, 400V
1000V/1000V
400mA
10A
Empfindlichkeit
Frequenzbereich
5Hz~10kHz
≥ 1.5V rms
5Hz~20kHz
≥ 10V rms
5Hz~200kHz
≥ 20V rms
50Hz~1kHz
≥ 420V rms
5Hz~5kHz
≥ 45mA rms
5Hz~1kHz
≥ 4A rms
9
Position.
EX503-EU_GR V2.1
11/07
