Bedienungsanweisungen
WARNUNG: Gefahr durch Stromschlag. Hochspannungskreisläufe mit Wechsel- oder
Gleichstrom, sind sehr gefährlich und sollten mit größter Vorsicht gemessen werden.
1.
Drehen Sie IMMER den Funktionsschalter in die OFF Position, wenn das Messgerät
nicht benutzt wird.
2.
Wenn während der Messung „OL" angezeigt wird, übersteigt der Wert den Bereich,
den Sie ausgewählt haben. Wechseln Sie in einen höheren Bereich

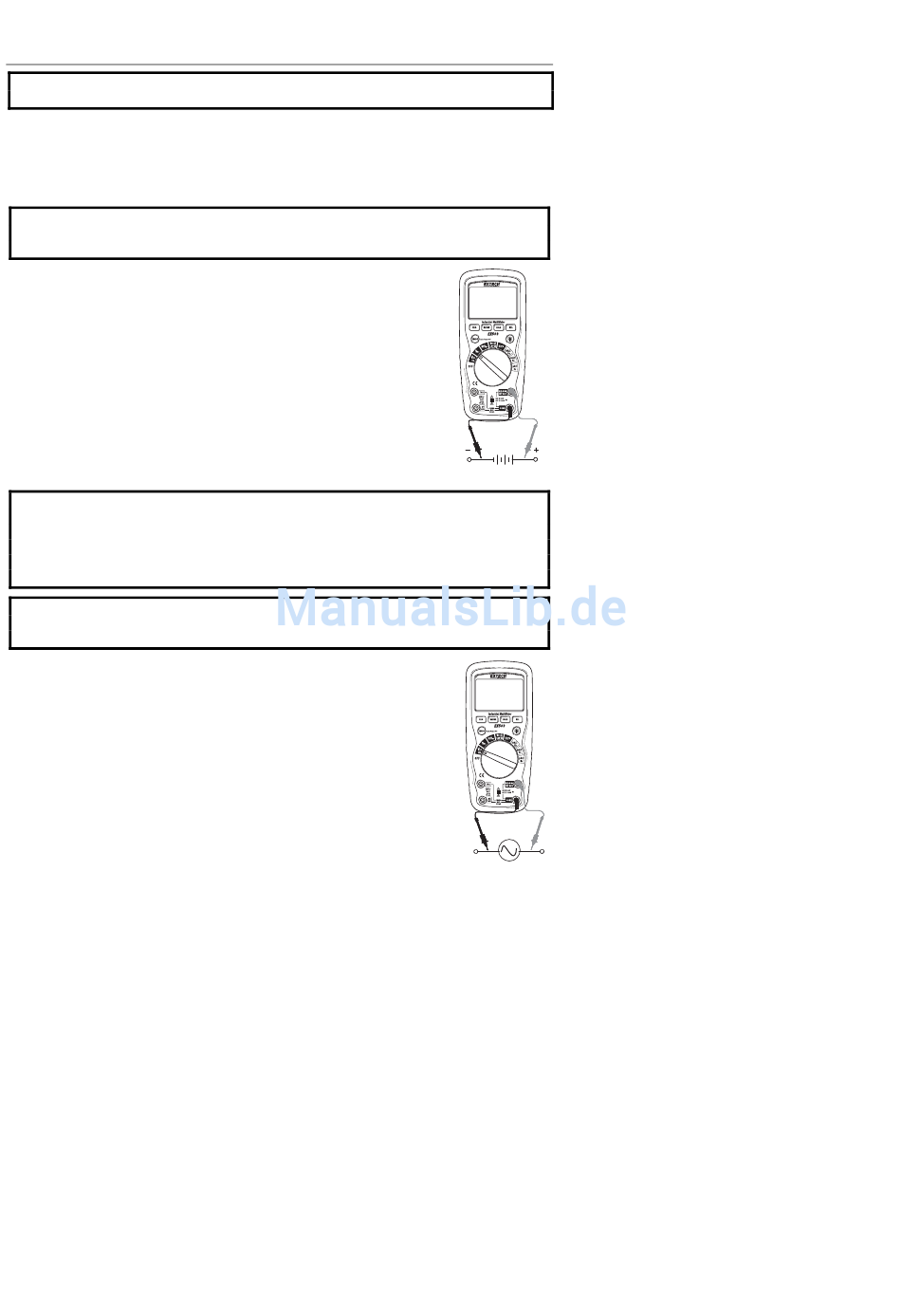

GLEICHSPANNUNGSMESSUNG
VORSICHT: Messen Sie keine Gleichspannung, während ein Motor am Schaltkreis ein-
oder ausgeschaltet ist. Große Stromstöße können auftreten, die das Messgerät
beschädigen können.
1.
Stellen Sie den Funktionsschalter auf die VDC oder mVDC Position.
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit
der negativen COM-Buchse. Verbinden Sie den Bananenstecker
der roten Messleitung mit der positiven V-Buchse.
3.
Legen Sie die schwarze Prüfspitze an die negative Seite des
Schaltkreises. Legen Sie die rote Prüfspitze an die positive Seite
des Schaltkreises.
4.
Lesen Sie die Spannung von der Anzeige ab.
WECHSELSPANNUNGSMESSUNG (FREQUENZ, ARBEITSZYKLUS)
WARNUNG: Gefahr durch Stromschlag. Die Prüfspitzen können möglicherweise nicht
lang genug sein, um die Phasenteile innerhalb einiger 240V Anschlüsse der Geräte zu
erreichen, weil die Kontakte sich tief in den Anschlüssen befinden. Dies kann dazu
führen, dass die Anzeige 0 Volt anzeigt, wenn der Anschluss eigentlich unter Spannung
steht. Überzeugen Sie sicher, dass die Prüfspitzen die Metallkontakte im Anschluss
berühren, bevor Sie davon ausgehen, dass keine Spannung vorhanden ist.
VORSICHT: Messen Sie keine Wechselspannung, während ein Motor am Schaltkreis
ein- oder ausgeschaltet ist. Große Stromstöße können auftreten, die das Messgerät
beschädigen können.
1.
Stellen Sie den Funktionsschalter auf die VAC Position.
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit
der negativen COM-Buchse. Verbinden Sie den Bananenstecker der
roten Messleitung mit der positiven V-Buchse.
3.
Legen Sie die schwarze Prüfspitze an die neutrale Seite des
Schaltkreises.
4.
Legen Sie die rote Prüfspitze an die spannungsführende Seite des
Stromkreises.
5.
Lesen Sie die Spannung von der Anzeige ab.
6.
Drücken Sie die HZ/% Taste, um "Hz" anzuzeigen.
7.
Lesen Sie die Frequenz von der Anzeige ab.
8.
Drücken Sie erneut die HZ/% Taste, um "%" anzuzeigen.
9.
Lesen Sie die % des Arbeitszyklus von der Anzeige ab.
6
EX503-EU_GR V2.1
11/07
