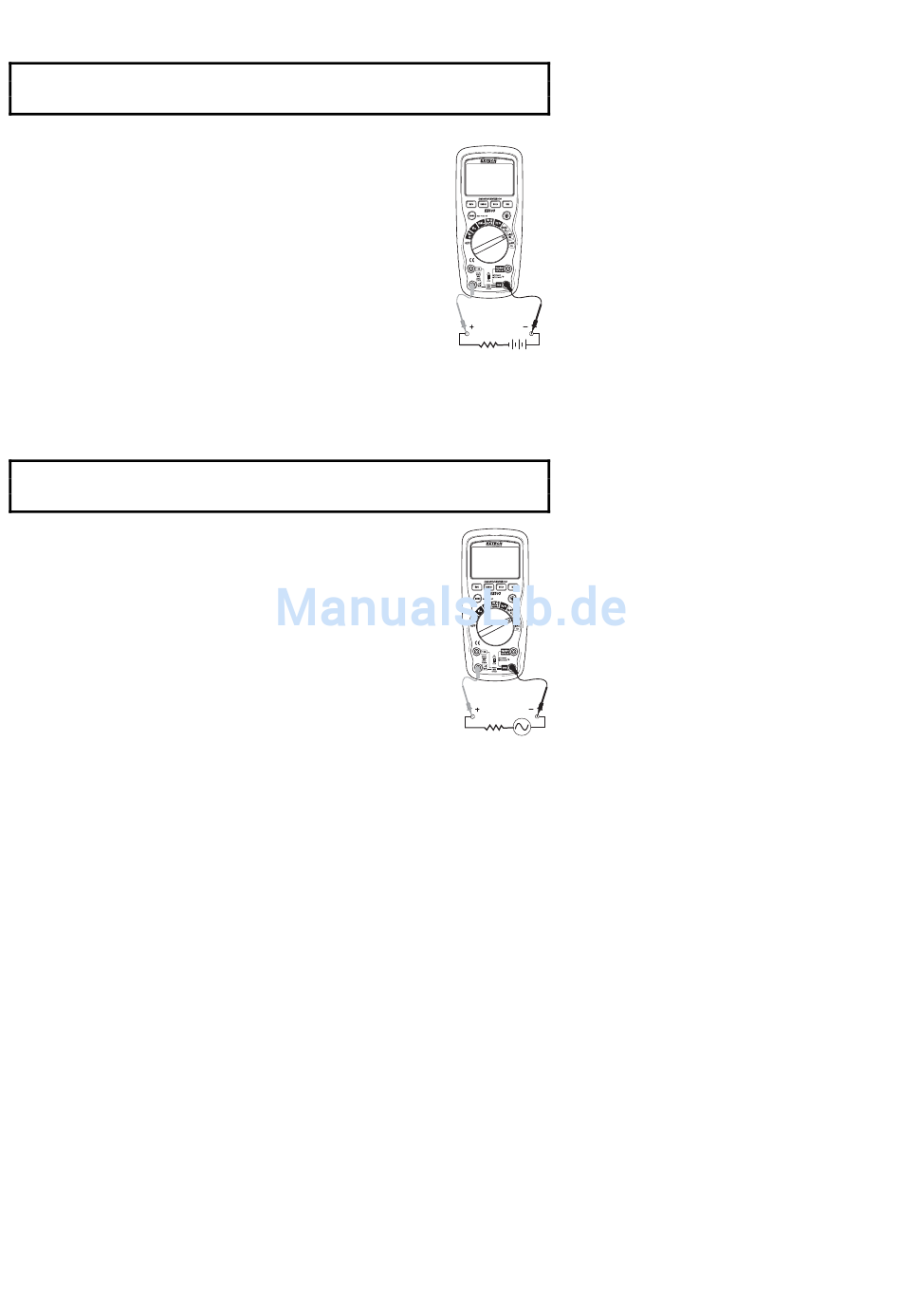

GLEICHSTROMMESSUNG
VORSICHT: Messen Sie nicht Strom von 20A länger als 30 Sekunden. Das
Überschreiten von 30 Sekunden kann zu Beschädigungen am Messgerät und/oder der
Messleitungen führen.
1.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der negativen
COM-Buchse.
2.
Für Strommessungen von bis zu 4000µA, stellen Sie den
Funktionsschalter auf die µA Position und verbinden Sie den
Bananenstecker der roten Messleitung Bananenstecker mit der
µA/mA-Buchse.
3.
Für Strommessungen von bis zu 400mA, stellen Sie den
Funktionsschalter auf die mA Position und verbinden Sie den
Bananenstecker der roten Messleitung Bananenstecker mit der
µA/mA-Buchse.
4.
Für Strommessungen von bis zu 10A, stellen Sie den
Funktionsschalter auf die 10A Position und verbinden Sie den
Bananenstecker der roten Messleitung Bananenstecker mit der
10A-Buchse.
5.
Drücken Sie die MODE Taste, um „DC" anzuzeigen.
6.
Trennen Sie den zu prüfende Schaltkreis von der Netzversorgung
und öffnen Sie dann den Schaltkreis an der zu messenden Stelle.
7.
Legen Sie die schwarze Prüfspitze an die negative Seite des Schaltkreises. Legen
Sie die rote Prüfspitze an die positive Seite des Schaltkreises.
8.
Schließen Sie den Schaltkreis an die Netzversorgung an.
9.
Lesen Sie den Strom von der Anzeige ab.
WECHSELSTROMSMESSUNG (FREQUENZ, ARBEITSZYKLUS)
VORSICHT: Messen Sie nicht Strom von 20A länger als 30 Sekunden. Das
Überschreiten von 30 Sekunden kann zu Beschädigungen am Messgerät und/oder der
Messleitungen führen.
1.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit
der negativen COM-Buchse.
2.
Für Strommessungen von bis zu 4000µA, stellen Sie den
Funktionsschalter auf die µA Position und verbinden Sie den
Bananenstecker der roten Messleitung Bananenstecker mit der
µA/mA-Buchse.
3.
Für Strommessungen von bis zu 400mA, stellen Sie den
Funktionsschalter auf die mA Position und verbinden Sie den
Bananenstecker der roten Messleitung Bananenstecker mit der
µA/mA-Buchse.
4.
Für Strommessungen von bis zu 10A, stellen Sie den
Funktionsschalter auf die 10A Position und verbinden Sie den
Bananenstecker der roten Messleitung Bananenstecker mit der
10A-Buchse.
5.
Drücken Sie die MODE Taste, um „AC" anzuzeigen.
6.
Trennen Sie den zu prüfenden Schaltkreis von der Netzversorgung und öffnen Sie
dann die Schaltung an der zu messenden Stelle.
7.
Legen Sie die schwarze Prüfspitze an die neutrale Seite des Stromkreises. Legen Sie
die rote Prüfspitze an die stromführende Seite des Schaltkreises.
8.
Schließen Sie den Schaltkreis an die Netzversorgung an.
9.
Lesen Sie den Strom von der Anzeige ab.
10. Drücken Sie die HZ/% Taste, um "Hz" anzuzeigen.
11. Lesen Sie die Frequenz von der Anzeige ab.
12. Drücken Sie erneut die HZ/% Taste, um "%" anzuzeigen.
13. Lesen Sie die % des Arbeitszyklus von der Anzeige ab.
14. Drücken Sie die HZ/% Taste, um "Hz" anzuzeigen.
7
EX503-EU_GR V2.1
11/07
