Einführung
Wir gratulieren Ihnen zum Kauf des Extech EX503 Multimeters mit automatischer
Bereichswahl. Dieses Messgerät misst Wechsel- und GIeichspannung, Wechsel- und
Gleichstrom, Widerstand, Kapazität, Frequenz, Thermoelement Temperatur und prüft Dioden
sowie den Durchgang. Es ist wasserdicht und stoßfest. Richtige Benutzung und Pflege des
Messgeräts gibt Ihnen mehrere Jahre zuverlässigen Services.
Sicherheit

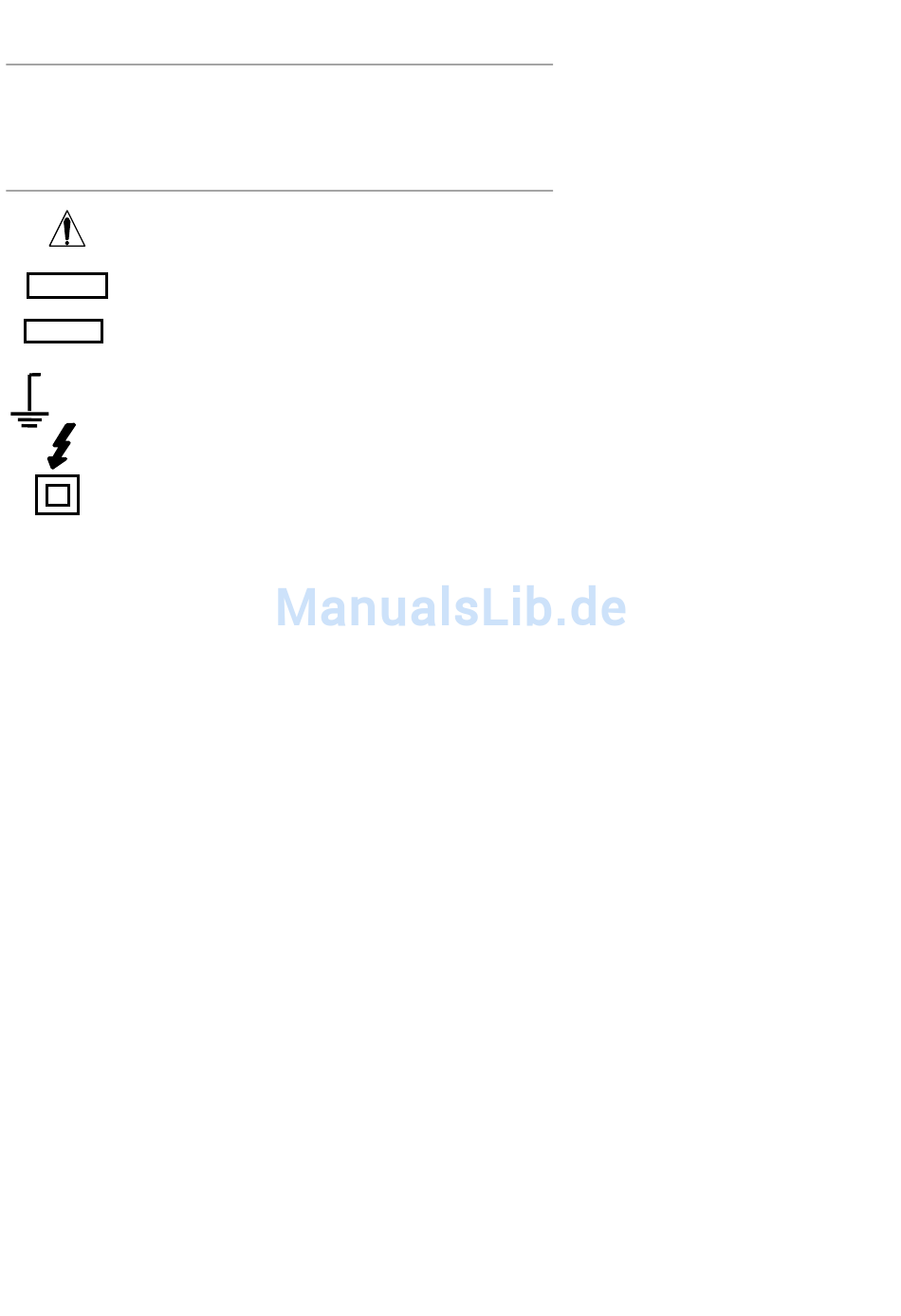

Dieses Symbol platziert neben einem anderen Symbol, Anschluss oder
Bediengerät zeigt an, dass sich der Nutzer auf eine Erklärung in der
Bedienungsanleitung beziehen muss, um Personenschäden oder
Beschädigungen am Messgerät zu vermeiden.
Das Symbol WARNING (WARNUNG) zeigt eine potentielle gefährliche
Situation an, die bei Nichtbeachtung zum Tod oder zu gefährlichen
WARNING
Verletzungen führen kann.
Das Symbol CAUTION (VORSICHT) zeigt eine potentiell gefährliche
Situation an, die bei Nichtbeachtung zu Schäden am Produkt führen
CAUTION
kann.
Dieses Symbol rät dem Nutzer, dass der/die gekennzeichneten
MAX
Anschluss/Anschlüsse nicht an einen Schaltkreispunkt angeschlossen
1000V
werden darf/dürfen, an dem die Spannung zwischen Masse und der
Messstelle 1000V (Wechsel- und GIeichspannung) übersteigt.
Dieses Symbol, neben einem oder mehreren Anschlüssen, kennzeichnet
diese als mit Bereichen verbunden, die bei normaler Verwendung,
besonders gefährlichen Spannungen ausgesetzt sein können. Für die
maximale Sicherheit, sollte das Messgerät und seine Messleitungen
nicht benutzt werden, wenn diese Anschlüsse unter Spannung stehen.
Dieses Symbol zeigt an, dass ein Gerät durch doppelte oder verstärkte
Isolierung geschützt ist.
ÜBERSPANNUNGKATEGORIEN GEMÄSS IEC1010
ÜBERSPANNUNGKATEGORIE I
Geräte der ÜBERSPANNUNGKATEGORIE I sind solche Geräte, die zum Anschluss an
die feste elektrische Installation eines Schaltkreises, bei dem Maßnahmen zur Begrenzung
der vorübergehend Überspannungen auf den betreffenden Wert getroffen worden.
Hinweis – Beispiele für solche Geräte sind Schutzstromkreise
ÜBERSPANNUNGKATEGORIE II
Geräte der ÜBERSPANNUNGKATEGORIE II sind Energieverbraucher versorgt von einer
festen Installation
Hinweis – Beispiele für solche Geräte sind Haushalts-, Büro- und Laborgeräte.
ÜBERSPANNUNGKATEGORIE III
Geräte der ÜBERSPANNUNGKATEGORIE III solche Geräte, die Bestandteil der festen
Installation sind.
Hinweis – Beispiele für solche Geräte sind Schalter in einer festen Installation und Geräte für
industriellen Einsatz mit dauerndem Anschluss an die feste Installation
ÜBERSPANNUNGKATEGORIE IV
Geräte der ÜBERSPANNUNGKATEGORIE IV sind für den Einsatz an der Einspeisung in
die Installation bestimmt.
Hinweis – Beispiele für solche Geräte sind Elektrizitätszähler und Überstromschutzschalter.
2
EX503-EU_GR V2.1
11/07
