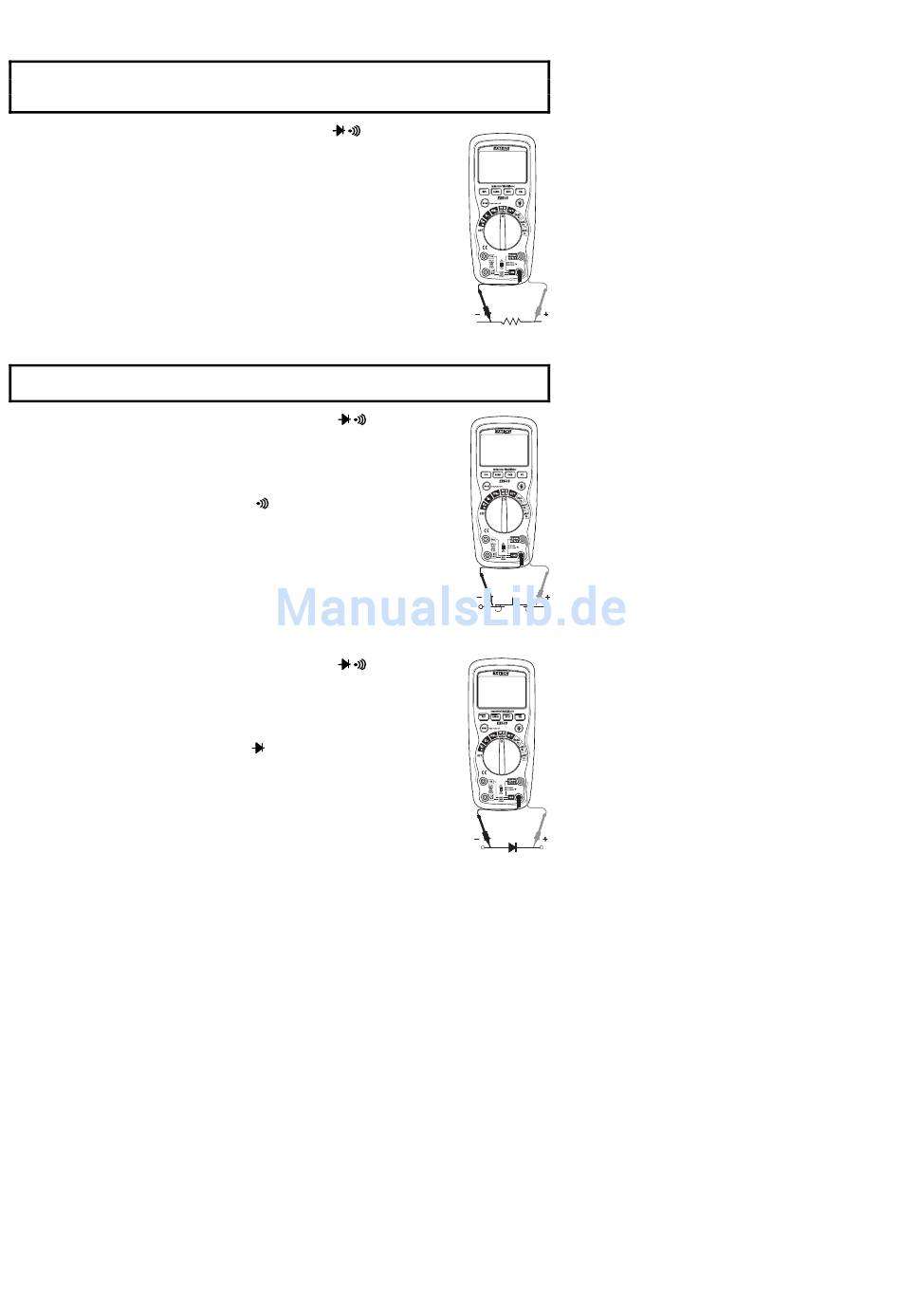

WIDERSTANDSMESSUNG
WARNUNG: Um einen Stromschlag zu vermeiden, trennen Sie das zu prüfende Gerät
vom Strom, und entladen sie alle Kondensatoren bevor Sie den Widerstand messen.
Entfernen Sie die Batterien und ziehen Sie das Netzkabel.
1.
Stellen sie den Funktionsschalter auf die Ω C AP
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit
der negativen COM-Buchse.
Verbinden Sie den Bananenstecker der roten Messleitung mit der
positiven Ω-Buchse.
3.
Drücken Sie die MODE Taste, um „Ω " anzuzeigen.
4.
Legen Sie die Prüfspitzen an den Schaltkreis oder das zu prüfende
Teil. Entfernen Sie am Besten eine Seite des zu prüfenden Teils,
damit der restliche Schaltkreis nicht durch die Widerstandsmessung
gestört wird.
5.
Lesen Sie den Widerstand von der Anzeige ab.
DURCHGANGSPRÜFUNG
WARNUNG: Um einen Stromschlag zu vermeiden, messen Sie niemals den Durchgang
am Schaltkreis oder Kabeln mit Hochspannung.
1.
Stellen Sie den Funktionsschalter auf die Ω CAP
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit
der negativen COM-Buchse.
Verbinden Sie den Bananenstecker der roten Messleitung mit der
positiven Ω-Buchse.
3.
Drücken Sie die MODE Taste, um „
4.
Legen Sie die Prüfspitzen an den Schaltkreis oder das zu prüfende
Kabel.
5.
Wenn der Widerstand weniger als ca. 100Ω beträgt, ertönt ein
akustisches Signal. Wenn der Schaltkreis offen ist, wird „OL"
angezeigt.
DIODENPRÜFUNG
1.
Stellen Sie den Funktionsschalter auf die Ω CAP
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit
der negativen COM-Buchse.
Verbinden Sie den Bananenstecker der roten Messleitung mit der
positiven V-Buchse.
3.
Drücken Sie die MODE Taste, um
4.
Legen Sie die Prüfspitzen an die zu prüfende Diode. Die
Flussspannung wird mit 0,400 bis 0,700V typischerweise angezeigt.
Rückwärts-Sperrspannung zeigt „OL" an. Geräte mit Kurzschluss
zeigen annährend 0V an und Geräte ohne Kurzschluss zeigen
„OL" bei beiden Polaritäten an.
Position
Position.
" anzuzeigen.
Position.
und V anzuzeigen.
8
EX503-EU_GR V2.1
11/07
