SCHORNSTEIN

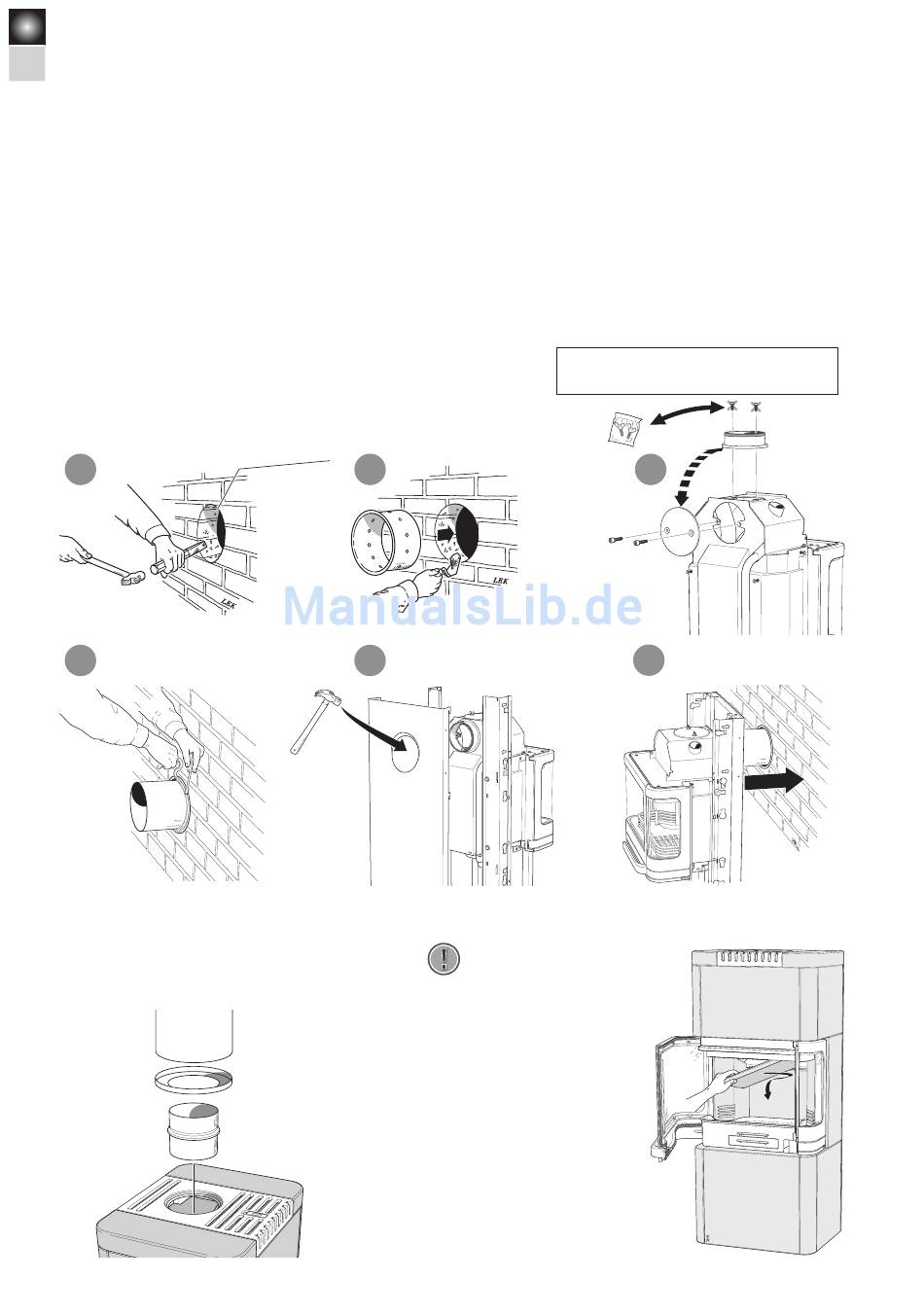

Schornsteinanschluss
• Der Kaminofen erfüllt die Anforderungen für den Anschluss an
einen Schornstein, der für eine Rauchgastemperatur von 350°C
ausgelegt ist.
• Das Anschlussstück besitzt einen Außendurchmesser von
150 mm.
• Der Kaminofen benötigt einen Schornsteinzug von mindestens
-12 Pa. Der Zug richtet sich primär nach Länge und Querschnitt
des Schornsteins sowie nach dessen Druckdichtheit. Die minimal
empfohlene Schornsteinlänge beträgt 3,5 m. Der geeignete
Querschnittsbereich liegt bei 150-200 cm² (140-160 mm
Durchmesser).
Rückseitiger Anschluss an einen
gemauerten Schornstein
Das Rückenblech muss montiert sein, bevor ein
Schornsteinanschluss an der Rückseite erfolgt.
Ø
c a 1 8 0 m m
1
4
Oberseitiger Anschluss an den Schornstein
Das Warmluftgitter muss montiert sein, bevor ein
Schornsteinanschluss an der Oberseite erfolgt.
Ø
c a 1 8 0 m m
2
5
• Ein Rauchkanal mit starken Biegungen und horizontalem
Verlauf verringert den Schornsteinzug. Die maximale
horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale
Rauchkanallänge bei mindestens 5 m liegt.
• Der Rauchkanal muss über seine gesamte Länge gereinigt
werden können. Die Reinigungsöffnungen müssen leicht
erreichbar sein.
• Kontrollieren Sie genauestens, ob der Schornstein dicht ist.
An Reinigungsöffnungen und Rohranschlüssen dürfen keine
Luftlecks vorkommen.
Dem Beutel mit dieser Installationsanleitung
liegen zwei Flügelschrauben für die Abdeckung bei.
Achten Sie darauf, dass die
!
Dichtung des Anschlussstücks
nicht verrutscht, wenn
das Anschlussrohr auf das
Anschlussstück gesetzt wird.
Ist eine weitere Dichtung
erforderlich, kann Kesselkitt
verwendet werden.
Reinigen
Zum Reinigen muss die
Rauchumlenkplatte entfernt
werden. Bei der Contura
20-Serie wird dazu die
Umlenkplatte angehoben und
zur Seite geschoben.
3
6
