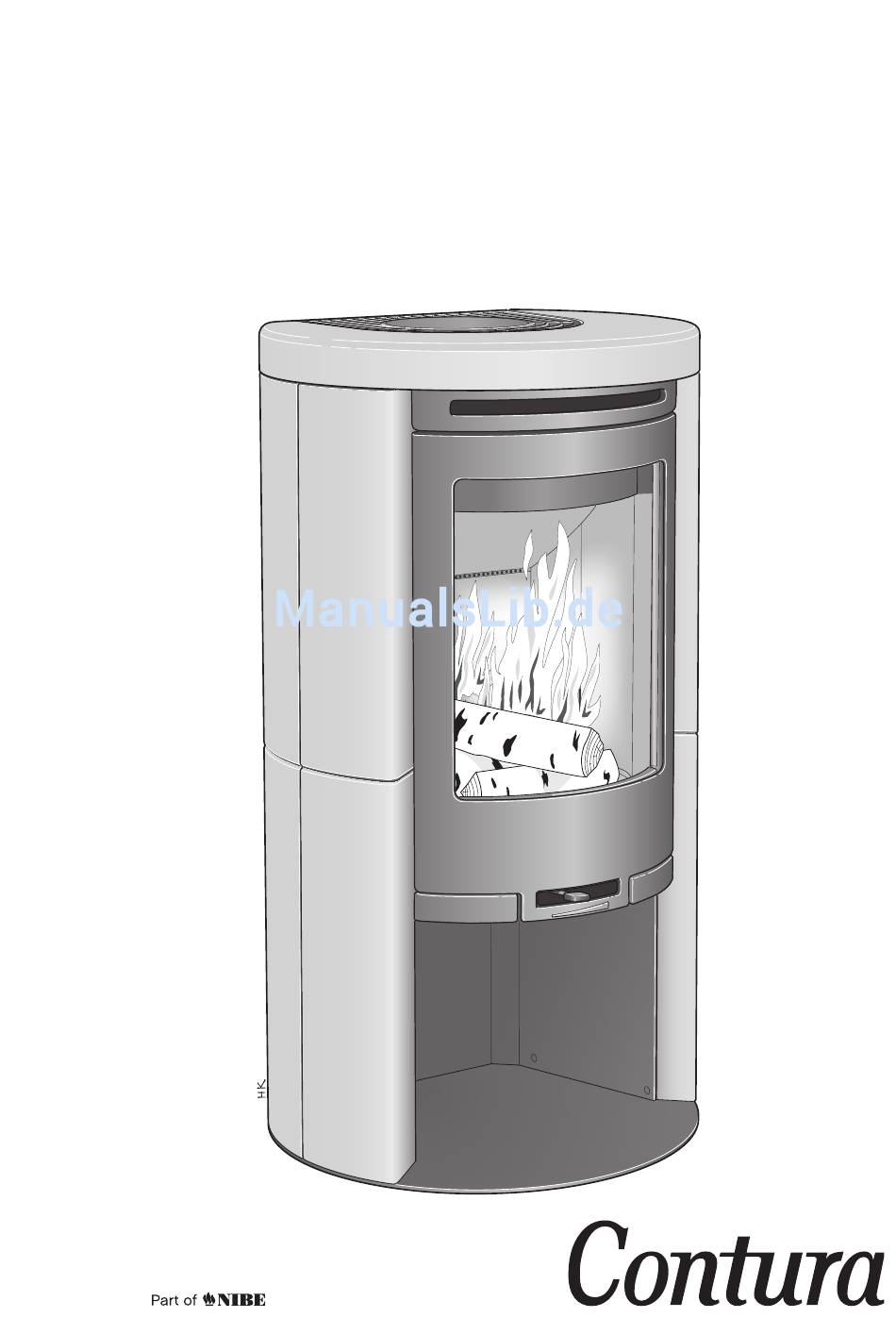

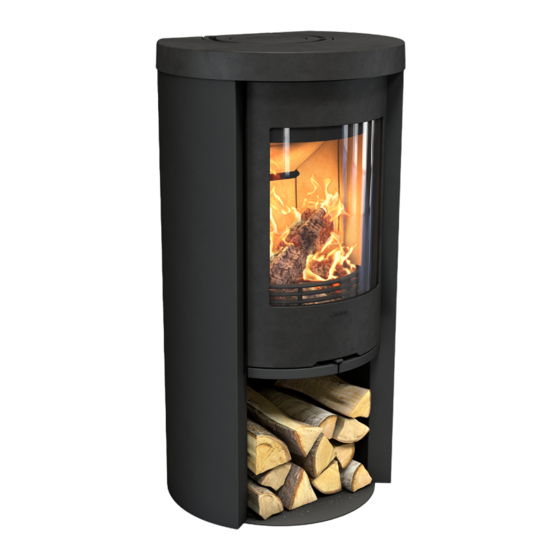

- Seite 1 Installations- anleitung C 520T www.contura.eu...
-
Seite 2: Hersteller
ZERTIFIKAT LEISTUNGSDEKLARATION Nr. C520T-CPR-130601-SE-1 PRODUKT Produkttyp Kaminofen für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura 520T Herstellungsnummer Siehe Typenschild am Kaminofen Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Schweden KONTROLLE Gemäß... - Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine...
-
Seite 4: Technische Daten
FAKTEN Technische Daten Wichtige Hinweise! Montage durch Tragender Untergrund Leistung 3-7 kW Nennleistung 5 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 79% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell 520T Kaminofen und Schornstein können... -
Seite 5: Demontage
DEMONTAGE So demontieren Sie das Strahlungsblech: So demontieren Sie die Brennraumauskleidung (Vermiculit) Behandeln Sie das Vermiculit vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seitenteile abgenommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge. -
Seite 6: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an • Ein Rauchkanal mit scharfen Biegungen und horizontalem einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale horizontale ausgelegt ist. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 7: Zufuhr Von Verbrennungsluft
ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird. - Seite 8 INSTALLATIONSABSTÄNDE Installationsabstände C 520T BEI DER INSTALLATION EINES DREHTELLERS Der Mindestabstand zwischen Kaminofenöffnung und einem (SONDERZUBEHÖR) gelten die unten aufgeführ- Brennbare Decke ten Installationsabstände nicht. brennbaren Gebäudeteil oder Siehe separate Installationsanleitung für den Einrichtungsgegenständen beträgt 1 m. Drehteller. Bei einem Anschluss des Stahl-...
-
Seite 9: Montage Von C 520T
MONTAGE Montage von C 520T Ziehen Sie die oberen Schrauben am Rückenblech erst an, nachdem die Specksteinseitenteile angebracht wurden. Montage des Typenschilds Das beiliegende Typenschild wird an der Unterseite des Strahlungsblechs oder bei Verwendung eines optionalen Ventilators an der Kaminofeninnenseite... - Seite 10 MONTAGE Beginnen Sie mit dem vorderen Stein, der etwas kleiner als der hintere ist. An der Unterkante müssen die Specksteinseitenteile etwa 3 mm am Fußblech überstehen. Stellen Sie sicher, dass der Speckstein vorn und hinten optimal eingepasst ist.
- Seite 11 MONTAGE Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden.
- Seite 12 MONTAGE Sockelmontage Bei der Sockelmontage muss stets die Sollbruchstelle am Rückenblech entfernt werden, damit die Konvektionsluft zugeführt wird.
- Seite 13 MONTAGE Schubladenmontage Bei der Schubladenmontage muss stets die Sollbruchstelle am Rückenblech entfernt werden, damit die Konvektionsluft zugeführt wird.
- Seite 16 NIBE AB · Box 134 · 285 23 Markaryd · Sweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu ändern. 811104 IAV SE-EX C520T - 4 Die aktuelle Version dieser Heizinstruktion kann unter 2014-01-28 www.contura.eu heruntergeladen werden.
