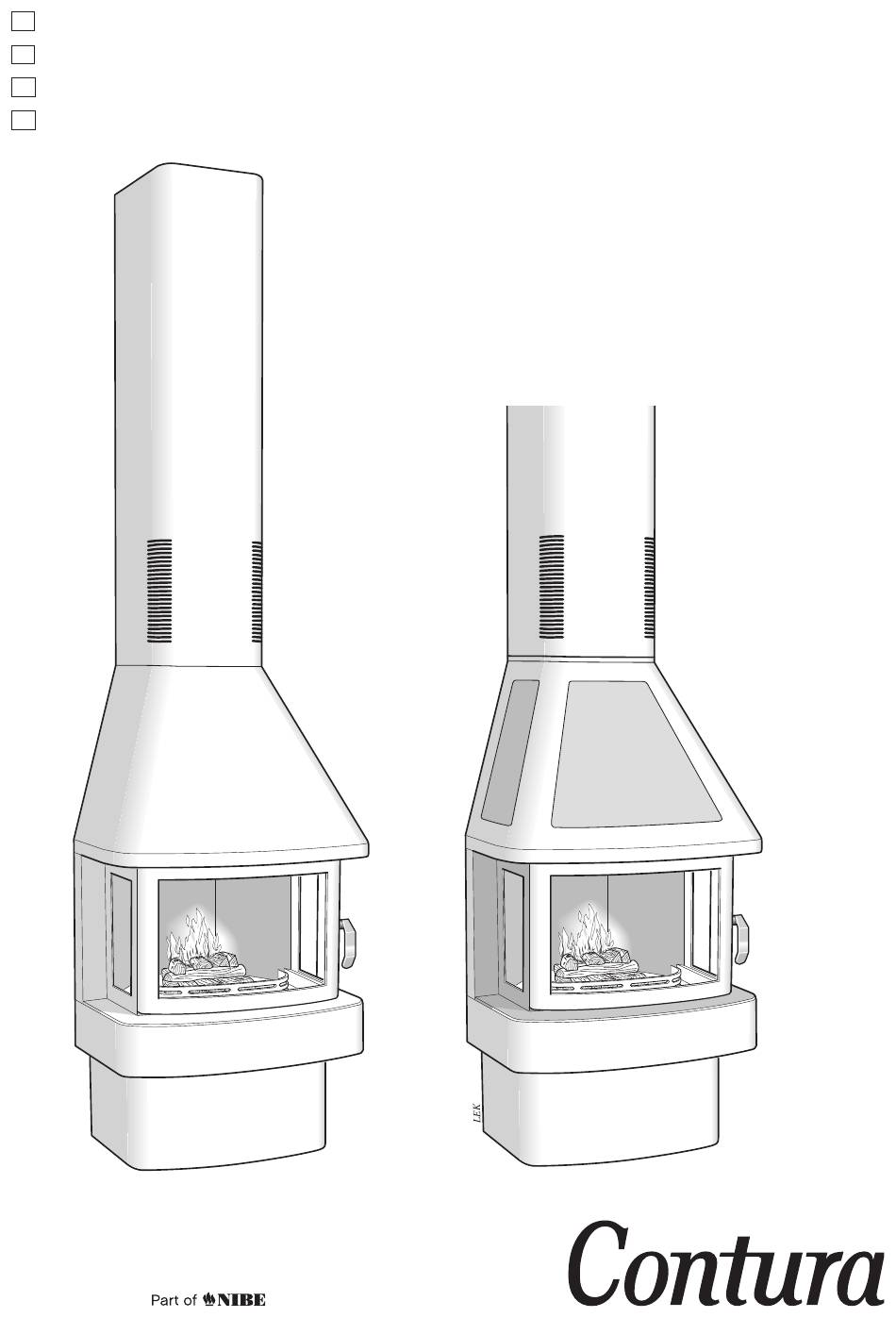

- Seite 1 Installation Installation Instruction Istruzioni di montaggio Guide d’installation Instruction Installationsanleitung C 450 C 450T www.contura.eu...
- Seite 2 LEISTUNGSDEKLARATION Nr. C450-CPR-130605-SE-1 PRODUKT Produkttyp Kaminofen für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura 450 / 450T Herstellungsnummer Siehe Typenschild am Kaminofen Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Schweden KONTROLLE Gemäß...
-
Seite 3: Inhaltsverzeichnis
Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine... -
Seite 4: Technische Daten
Diese Anleitung enthält Instruktionen zur Montage und Schornstein Installation der Contura 450. Zusammen mit dem Kaminofen Der Kamin benötigt einen Schornsteinzug von mindestens -12 Pa. erhalten Sie eine Heizanleitung und Bedienungsanleitung. Der Zug im Schornstein wird vor allem durch den Flächeninhalt Bitte lesen Sie diese sorgfältig durch und bewahren Sie sie für... -
Seite 5: Abstand Zur Wand Und Decke
Abstand zur Wand und Decke Bodenblech gegen die Wand legen. Kaminofen auf das Bodenblech ten werden. Der Mindestabstand vor der Kamin öffnung zu stellen und prüfen, daß die in den Abbildungen angegebenen brennbaren Baustoffen oder Einrichtung muß 1 m betragen. Maße nicht unterschrit Brennbare Wand Brennbare Wand... -
Seite 6: Zufuhr Von Verbrennungsluft
Zufuhr von Verbrennungsluft Die Verbrennungsluft kann direkt durch einen Kanal aus dem Wichtig! Freien bzw. über ein Ventil in der Außenwand in dem Raum, in In geheizten Räumen muß der Kanal mit 30 mm Mineralwolle dem der Kaminofen steht, zugeführt werden. Luftschlauch für gedämmt und mit Aluminium klebeband umwickelt werden, um Verbren nungsluft ist als Zubehör erhältlich. -
Seite 7: Auspacken
Wertetrippel zur Berechnung Kaminofen wie abgebildet heben und des Schornsteins transportieren Für den Kaminofen Contura 450 gilt nach DIN 4705 Teil 1 und Teil 2 bzw. Teil 3 bei geschlossener Betriebs weise und einer Nennwärmeleistung von 7 kW folgende Tabellen werte: Brennstoff... - Seite 8 Rost durch Anheben an der dem Regelschieber Die gußeisernen Abdeckstücke unter den Seiten scheiben gegenüberliegenden Kante herausnehmen. entfernen. Schrauben Sie dann die Blechprofile entlang der Die gußeiserne Bodenplatte an der einen Kante anheben hinteren Kante der Seitenscheibe los. und diagonal durch die Türöffnung herausziehen. max 7 cm Zum Herausheben der Tür darf diese nur so weit offen Tür anheben und schräg stellen, so daß...
-
Seite 9: Montage Der Brennkammerauskleidung
Montage der Brennkammerauskleidung Nehmen Sie die gusseisernen Abdeckstücke unter Schrauben Sie dann die Blechprofile entlang der den Seitenscheiben heraus. hinteren Kante der Seitenscheibe los. Vermiculitehållare Vermiculithalter Hintere Platte montieren. Die beiden vorderen Platten montieren. Schrauben Sie die Blechprofile wieder fest und legen Sie die Abdeckstücke an ihren Platz zurück. -
Seite 10: Montage Des Wärmespeichers
Montage des Wärmespeichers Contura 450T Speckstein vorsichtig aus dem Aufsatz herausnehmen und die fünf Olivinsteine laut vorstehender Abb. auslegen. Mit den an der Hinterseite der Specksteine anliegenden Schrauben die Specksteine in die richtige Lage gegenüber dem Aufsatz bringen. Specksteine wieder vorsichtig an ihre Stelle legen. Mit den von unten her... -
Seite 11: Anschluss Nach Oben An Einen Stahlschornstein
Anschluss nach oben an einen Stahlschornstein Bezüglich des Anschlusses eines Stahlschornsteins nach genügen. Nachstehende Maßzeichnungen zeigen den oben verweisen wir auf die Installationsanleitung des erforderlichen Abstand zu brennbarem Material. Der Kamin jeweiligen Schornstein herstellers. Die Öffnung durch die darf mit einem Schornsteingewicht von max. 250 kg belastet Geschossdecke muss ausreichend groß... - Seite 12 Montieren Sie ein oder mehrere Schornsteinmodule, bevor Rückwand des Schornsteinmantels montieren; dazu die der Schornsteinmantel angebracht wird. Schieben Sie den umgebogenen Kanten in den Falz des Schornsteinmantels Schornsteinmantel in die Öffnung in der Zimmerdecke hoch und einführen und zugleich an der Oberkante festhaken. An der senken Sie ihn dann vorsichtig auf die Führungen des Kamins ab.
-
Seite 13: Anschluß Nach Hinten An Einen Mauerschornstein
Anschluß nach hinten an einen Mauerschornstein Mittelpunkt der Wandöffnung für den Rauchkanal anzeichnen. Eine Prüfen Sie, daß die Anschlußhöhe im Mauer schornstein mit Öffnung von 180 mm Durchmesser herstellen und Mauerstutzen der Höhe des Anschlußrohres vom Kaminofen übereinstimmt. mit feuerfestem Mörtel (nicht im Lieferumfang enthalten) Lassen Sie den Mörtel trocknen, bevor Sie den Kaminofen an einmauern. -
Seite 14: Montage Winkelschornstein
Montage Winkelschornstein Mauerstutzen laut Anleitung auf S. 59 montieren. Anschluss rohre probeweise am Kamin montieren, um die richtige Höhe für die Wandöffnung zu ermitteln. Anschlußrohr auf richtige Länge zuschneiden und in den Ausbrechplatten am Rückenblech und Dichtungs blech entfernen. Mauerstutzen einstecken. Zwischen Mauer stutzen und Anschlußrohr Rückenblech und Dichtungsblech zusammen schrauben. - Seite 15 Den Schornsteinmantel vorsichtig in die Führung der Kaminhaube einsetzen und die umgebogene n Kanten des Rückenblechs in den Falz des Schornsteinmantels einführen. Rückenblech an der Oberkante mit den Sicherungs blechen Schließlich die Specksteinplatte auf den Schorn stein- befestigen. mantel aufsetzen. Zum Reinigen des Schornsteins muß der Schorn steinmantel abnehmbar sein.
-
Seite 16: Montage Des Specksteinfries
Montage von Specksteinfries Frieszarge herausziehen und nach unten klappen. Platten wie abgebildet einlegen. Sie können lose eingelegt oder mit Silikon (nicht im Lieferumfang enthalte n) geklebt werden. -
Seite 17: Heizanleitung
Heizanleitung Empfohlene Holzmenge bei normalem Heizen sind etwa 2 kg Wenn der Regelschieber herausgezogen wird, öffnet sich der Holz/Std. Höchstzulässige Holzmenge sind 3,5 kg/Std. Die Rost. Dies soll nur beim Nachlegen erfolgen, um schnelles meisten Holzarten eigenen sich zum Feuern. Am besten sind Entzünden zu erreichen und die Asche in den Aschenkasten jedoch Laubhölzer, die ruhiger brennen. - Seite 20 NIBE AB · Box 134 · 285 23 Markaryd · Sweden www.contura.eu Contura reserves the right to change dimensions and procedures described in these instructions at any 011035 IAV EX C450/C450T-11 time without special notice. The current edition can be 2014-01-23 downloaded from www.contura.eu...
