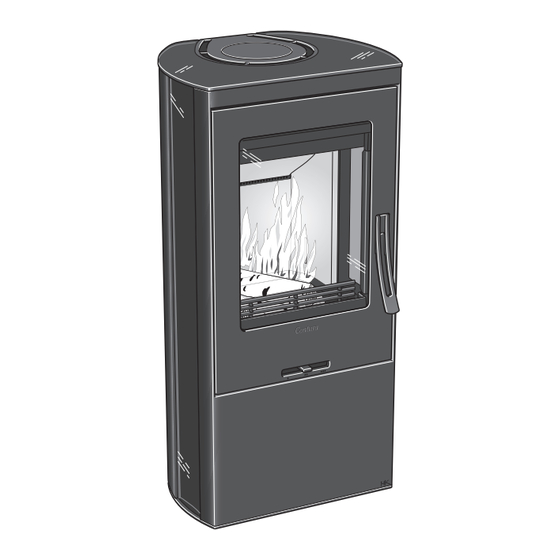

- Seite 1 Installations- anleitung C 35 Niedrig www.contura.eu...
- Seite 2 ZERTIFIKAT LEISTUNGSDEKLARATION Nr. C35L-CPR-130618-SE-1 PRODUKT Produkttyp Kaminofen für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura 35L Herstellungsnummer Siehe Typenschild am Kaminofen Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Schweden KONTROLLE Gemäß...
- Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effektive...
-
Seite 4: Technische Daten
Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell C35L Kaminofen und Schornstein können maximale Funktionalität und Sicherheit Gewicht (kg) normalerweise auf einem herkömmlichen des Kaminofens zu gewährleisten, raten Breite (mm) Holzfußboden in einem Einfamilienhaus... -
Seite 5: Installationsabstände Zu Wänden Und Decke
INSTALLATIONSABSTÄNDE Installationsabstände zu Wänden und Decke C 35L Der Mindestabstand zwischen Brennbare Decke Kaminofenöffnung und einem brennbaren Gebäudeteil oder Einrichtungsgegenständen beträgt 1 m. Die Maßskizzen enthalten nur die minimal zulässigen Installati- onsabstände für den Kaminofen. Beim Anschluss an einen Stahl- schornstein sind ebenfalls die Anforderungen zum Sicherheits- abstand für den Schornstein zu... -
Seite 6: Zufuhr Von Verbrennungsluft
ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Sollbruchstelle Die Zufuhr der Verbrennungsluft erfolgt direkt über einen Kanal von außen oder indirekt über ein Ventil in der Für die Durchführung des Außenwand des Raums, in dem der Kaminofen steht. Bei der Verbrennungsluftschlauchs Verbrennung wird eine Luftmenge von ca. 20 m³/h verbraucht. wird die Aussparung in der Bodenplatte oder am Rechts werden einige Installationsvarianten aufgezeigt. -
Seite 7: Selbstschließende Tür
ZULUFT/ZUBEHÖR Selbstschließende Tür Der Kaminofen ist mit einer Feder zum automatischen Schließen der Tür ausgestattet. Diese Feder befindet sich oberhalb des Strahlungsbleches. Die Schließkraft der Tür kann verstellt werden, indem man die Feder zwischen den drei Befestigungspunkten am Hebelarm umsetzt. Auch die Neigung des Kaminofens beeinflusst die Schließkraft der Feder. -
Seite 8: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss • Ein Rauchkanal mit starken Biegungen und horizontalem an einen Schornstein, der für eine Rauchgastemperatur von Verlauf verringert den Schornsteinzug. Die maximale 350°C ausgelegt ist. horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 9: Oberseitiger Anschluss An Den Schornstein
Schornsteinanschluss an der Oberseite erfolgt. Reinigen Zum Reinigen muss die Rauchumlenkplatte entfernt werden. Bei der Contura 30-Serie heben Sie die Umlenkplatte einfach hoch und entfernen das Seitenteil. Danach nehmen Sie die Rauchumlenkplatte und die übrigen Teile heraus. Behandeln Sie die Teile mit Vorsicht. -
Seite 10: Montage Der Verkleidung
MONTAGE Montage der Verkleidung... - Seite 11 MONTAGE...
- Seite 12 MONTAGE Reinigen Sie vor der weiteren Montage gründlich die inneren und äußeren Seitenscheiben.
-
Seite 13: Endabnahme Der Installation
MONTAGE Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden. - Seite 16 NIBE AB · Box 134 · 285 23 Markaryd · Sweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu ändern. 811224 IAV SE-EX C35L-6 Die aktuelle Version dieser Heizinstruktion kann unter 2014-10-27 www.contura.eu heruntergeladen werden.
