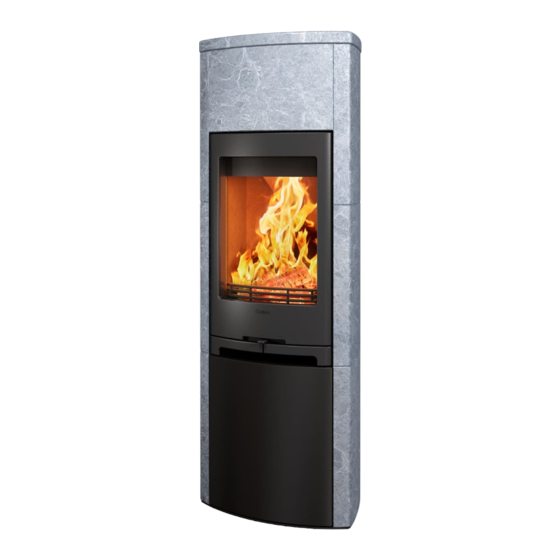

Inhaltszusammenfassung für Contura C 790T
- Seite 1 Installations- anleitung C 790T www.contura.eu...
-
Seite 2: Hersteller
Er erfüllt die geltenden Richtlinien für die CE-Zertifizierung. Die Herstellung des Produkts erfolgte anhand der Unterlagen für die jeweilige Zertifizierung sowie den zugehörigen Anforderungen an die Produktionskontrolle. Contura 790T ist ein Kaminofen mit dem skandinavischen Umweltsiegel "Nordischer Schwan". Als erster Kaminofenhersteller Schwedens setzt NIBE auf die Umweltzertifizierung seiner Kaminöfen mit dem Umweltlabel "Svanen". -
Seite 3: Inhaltsverzeichnis
INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine... -
Seite 4: Technische Daten
FAKTEN Technische Daten Wichtige Hinweise! Montage durch Tragender Untergrund Leistung 3-7 kW Nennleistung 5 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 80% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation des Kaminofens. Um eine Modell 790T Kaminofen und Schornstein können... -
Seite 5: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an einen Schornstein, der für eine Rauchgastemperatur von 350°C • Ein Rauchkanal mit scharfen Biegungen und horizontalem ausgelegt ist. Verlauf verringert den Schornsteinzug. Die maximale horizontale • Das Anschlussstück besitzt einen Außendurchmesser von 150 mm. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 6: Zufuhr Von Verbrennungsluft/Sonderzubehör
ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird. -
Seite 7: Installationsabstände
INSTALLATIONSABSTÄNDE Installationsabstände C 790T Brennbare Decke Der Mindestabstand zwischen Kaminofenöffnung und einem brennbaren Gebäudeteil oder Einrichtungsgegenständen beträgt 1 m. Die Maßskizzen enthalten nur die minimal zulässigen Installati- onsabstände für den Kaminofen. Beim Anschluss an einen Stahl- schornstein sind ebenfalls die Ø150... -
Seite 8: Montage Des Speichersteins
MONTAGE Montage des Speichersteins Wenn der Kaminofen nicht mit einem Speicherstein ausgestattet werden soll, können Sie auf Seite 30 weiterlesen. - Seite 9 MONTAGE 90°...
- Seite 10 MONTAGE...
-
Seite 11: Montage Der Aufhängungsprofile
MONTAGE Montage der Aufhängungsprofile... - Seite 12 MONTAGE 90°...
- Seite 13 MONTAGE...
-
Seite 14: Specksteinmontage
MONTAGE Specksteinmontage... - Seite 15 MONTAGE...
-
Seite 16: Montage Des Speichersteins Auf Der Oberseite
MONTAGE Montage des Speichersteins auf der Oberseite... - Seite 17 MONTAGE Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden.
-
Seite 18: Demontage Von Losen Komponenten
DEMONTAGE Demontage von losen Komponenten So demontieren Sie das Strahlungsblech So demontieren Sie die Brennraumauskleidung Behandeln Sie die Vermiculite vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seiten abgenommen werden. Die Seitenstreben müssen beim Reinigen nicht entnommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge. -
Seite 19: Montage Der Unteren Abdeckung
MONTAGE Montage der unteren Abdeckung... - Seite 20 NIBE AB · Box 134 · SE-285 23 Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, jederzeit Farben, Material, Abmessungen und Modelle ohne vorherige Ankündigung zu ändern. Aktuelle Informationen erhalten Sie von Ihrem 811167 IAV SE-EX C790T-4 Händler. Die in den Broschüren abgebildeten Kaminöfen 2012-11-27 können über eine Zusatzausstattung verfügen.
