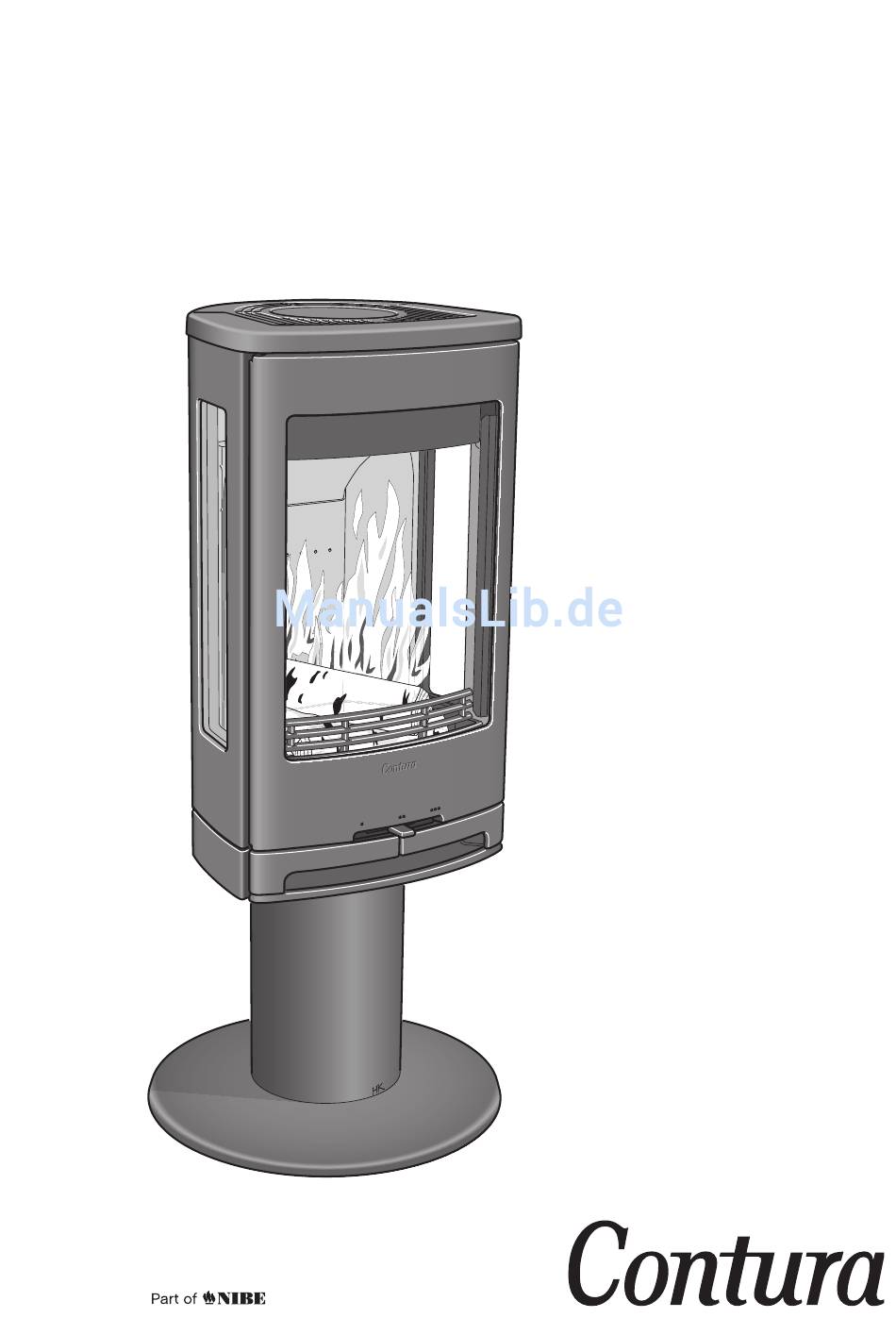

- Seite 1 Installations- anleitung C 780 www.contura.eu...
-
Seite 2: Hersteller
ZERTIFIKAT LEISTUNGSDEKLARATION Nr. C780-CPR-130612-SE-1 PRODUKT Produkttyp Kaminofen für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura 780 Herstellungsnummer Siehe Typenschild am Kaminofen Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Schweden KONTROLLE Gemäß... - Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine...
-
Seite 4: Technische Daten
FAKTEN Wichtige Hinweise! Technische Daten Contura 780 Montage durch Tragender Untergrund Fachpersonal Stellen Sie sicher, dass der Holzfußboden eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Kaminofen und Schornstein können maximale Funktionalität und Sicherheit des... -
Seite 5: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an einen Schornstein, der für eine Rauchgastemperatur von 350°C • Ein Rauchkanal mit scharfen Biegungen und horizontalem ausgelegt ist. Verlauf verringert den Schornsteinzug. Die maximale horizontale • Das Anschlussstück besitzt einen Außendurchmesser von 150 mm. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 6: Zufuhr Von Verbrennungsluft
Anschlussstück an der Kaminofenunterseite verbunden wird. Bei der Verbrennung wird eine Luftmenge von ca. 25 m /h verbraucht. C 780 Hinten am Säulenfuß Das Anschlussstück besitzt einen Außendurchmesser von 67 mm. befindet sich eine Bei einer Rohrverlegung mit einer Rohrlänge über 1 m ist der abnehmbare Abdeckung, Rohrdurchmesser auf 100 mm zu erhöhen und ein entsprechend... - Seite 7 INSTALLATIONSABSTÄNDE Installationsabstände C 780 BEI DER INSTALLATION EINES DREHTELLERS Der Mindestabstand zwischen (SONDERZUBEHÖR) gelten die unten aufgeführ- Kaminofenöffnung und einem Brennbare Decke ten Installationsabstände nicht. brennbaren Gebäudeteil oder Siehe separate Installationsanleitung für den Einrichtungsgegenständen beträgt 1 m. Drehteller. Die Maßskizzen enthalten nur die minimal zulässigen Installati-...
-
Seite 8: Montage Von C 780
MONTAGE Montage von C 780 Entnehmen Sie lose Komponenten, bevor der Einsatz auf seiner Rückseite abgelegt wird. Ziehen Sie die Schrauben erst an, Ziehen Sie die Schrauben erst an, nachdem der Kaminofen erneut nachdem Seiten- und Rückenteile aufgestellt wurde. montiert wurden. - Seite 9 MONTAGE Reinigen Sie vor der Montage der Seitenverkleidung gründlich die Seitenscheiben.
- Seite 10 MONTAGE Anbringen des Typenschilds C 780 Bringen Sie das beiliegende Typenschild an der Innenseite der Abdeckung an der Säule an. Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den...
-
Seite 11: Demontage
DEMONTAGE So demontieren Sie die Brennraumauskleidung Behandeln Sie das Vermiculit vorsichtig. Heben Sie olie Rauchumlenkplatte mit einer Hand an, während die Seiten abgenommen werden. Die Seitenstreben müssen beim Reinigen nicht entnommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge. - Seite 12 NIBE AB · Box 134 · 285 23 Markaryd · Sweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu ändern. 811079 IAV SE-EX C780-10 Die aktuelle Version dieser Heizinstruktion kann unter 2014-01-15 www.contura.eu heruntergeladen werden.
