DE
24
SCHORNSTEIN
Schornsteinanschluss
• Der Kaminofen erfüllt die Anforderungen für den Anschluss an
einen Schornstein, der für eine Rauchgastemperatur von 350°C
ausgelegt ist.
• Das Anschlussstück besitzt einen Außendurchmesser von 150
mm.
• Der Kaminofen benötigt einen Schornsteinzug von mindestens
-12 Pa. Der Zug richtet sich primär nach Länge und Querschnitt
des Schornsteins sowie nach dessen Druckdichtheit. Die minimal
empfohlene Schornsteinlänge beträgt 3,5 m. Der geeignete
Querschnittsbereich liegt bei 150-200 cm² (140-160 mm
Durchmesser).

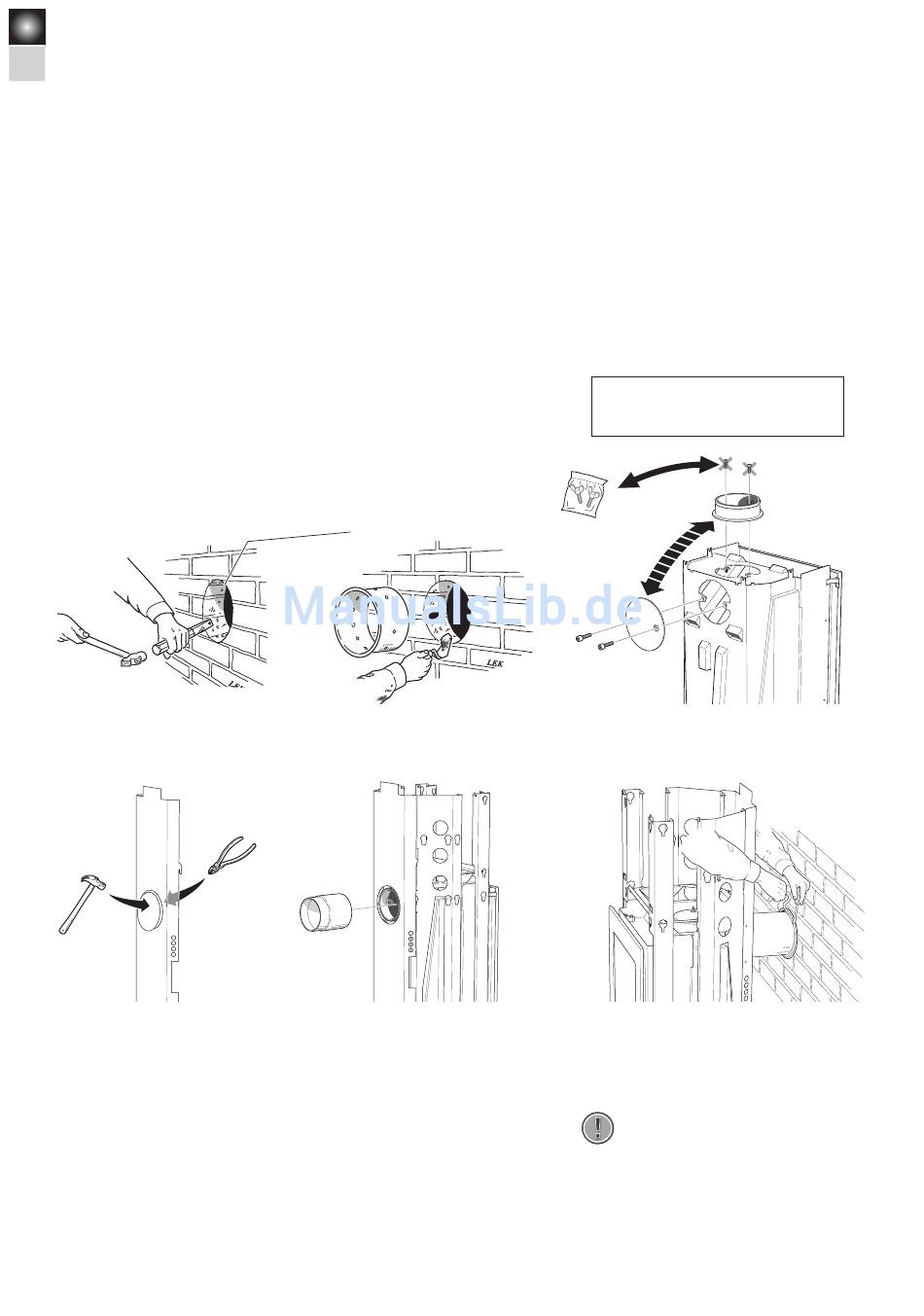

Rückseitiger Anschluss an einen gemauerten
Schornstein
Das Rückenblech muss montiert sein, bevor ein Schornsteinan-
schluss an der Rückseite erfolgt.
Ø
c a 1 8 0 m m
Ø
c a 1 8 0 m m
• Ein Rauchkanal mit starken Biegungen und horizontalem
Verlauf verringert den Schornsteinzug. Die maximale
horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale
Rauchkanallänge bei mindestens 5 m liegt.
• Der Rauchkanal muss über seine gesamte Länge gereinigt
werden können. Die Reinigungsöffnungen müssen leicht
erreichbar sein.
• Kontrollieren Sie genauestens, ob der Schornstein dicht ist.
An Reinigungsöffnungen und Rohranschlüssen dürfen keine
Luftlecks vorkommen.
Dem Beutel mit dieser Installationsanleitung
liegen zwei Flügelschrauben für die Abdeckung
bei.
Achten Sie darauf, dass die Dichtung
!
des Anschlussstücks nicht ver-
rutscht, wenn das Anschlussrohr auf
das Anschlussstück gesetzt wird. Ist
eine weitere Dichtung erforderlich,
kann Kesselkitt verwendet werden.
