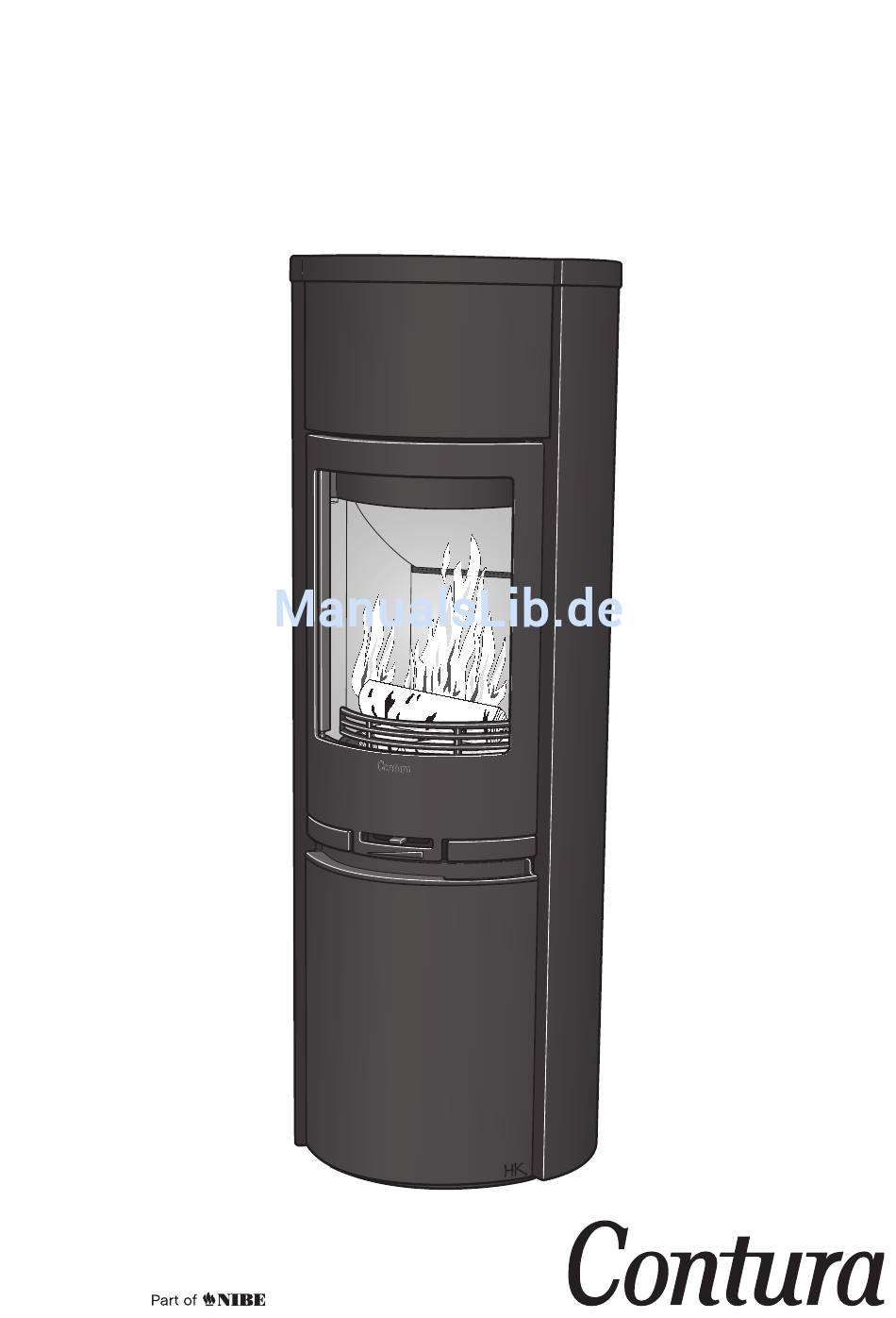

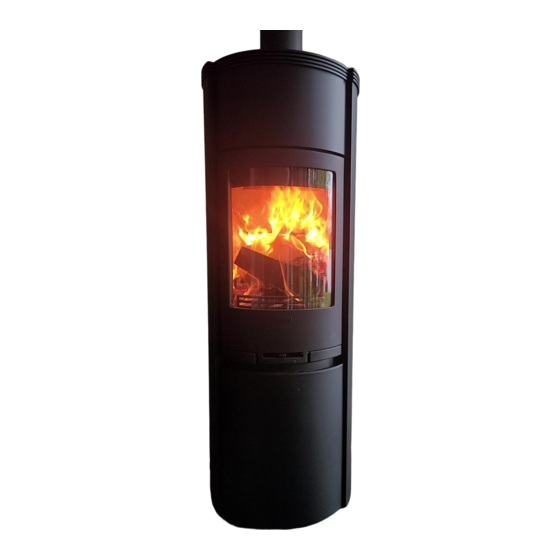

- Seite 1 Installations- anleitung C 630 www.contura.eu...
-
Seite 2: Hersteller
ZERTIFIKAT LEISTUNGSDEKLARATION Nr. C630-CPR-130608-SE-1 PRODUKT Produkttyp Kaminofen für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura 630 Herstellungsnummer Siehe Typenschild am Kaminofen Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Schweden KONTROLLE Gemäß... - Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine...
-
Seite 4: Technische Daten
FAKTEN Wichtige Hinweise! Technische Daten Montage durch Tragender Untergrund Leistung 3-9 kW Nennleistung 6 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 79% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell Kaminofen und Schornstein können maximale Funktionalität und Sicherheit... - Seite 5 INSTALLATIONSABSTÄNDE Installationsabstände C 630 Der Mindestabstand zwischen BEI DER INSTALLATION EINES DREHTELLERS (SONDERZUBEHÖR) Brennbare Decke gelten die unten aufgeführten Installationsabstände nicht. Kaminofenöffnung und einem Siehe separate Installationsanleitung für den Drehteller. brennbaren Gebäudeteil oder Einrichtungsgegenständen beträgt 1 m. Bei einem Anschluss des Stahl-...
-
Seite 6: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an • Ein Rauchkanal mit scharfen Biegungen und horizontalem einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale ausgelegt ist. horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 7: Zufuhr Von Verbrennungsluft
ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird. -
Seite 9: Montage Von C 630
MONTAGE Montage von C 630 Wenn der Kaminofen nicht mit einem Wärmemagazin ausgestattet werden soll, überspringen Sie Schritt 3-5. - Seite 10 MONTAGE...
- Seite 11 MONTAGE Wenn der Kaminofen nicht mit einem Wärmemagazin ausgestattet werden soll, überspringen Sie Schritt 9.
- Seite 12 MONTAGE Mit Wärmemagazin. Ohne Wärmemagazin. Montieren Sie ein Warmluftgitter mit Montieren Sie ein Standardwarmluftgitter. Klappenfunktion.
- Seite 13 MONTAGE Das beiliegende Typenschild ist gemäß Abbildung zu positionieren. Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden.
- Seite 14 DEMONTAGE Demontage von losen Komponenten So demontieren Sie das Strahlungsblech So demontieren Sie die Brennraumauskleidung (Vermiculit) Behandeln Sie das Vermiculit vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seitenteile abgenommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge.
- Seite 16 NIBE AB · Box 134 · 285 23 Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, jederzeit Farben, Material, Abmessungen und Modelle ohne vorherige Ankündigung zu ändern. Aktuelle Informationen erhalten Sie von Ihrem 811170 IAV SE-EX C630 - 7 Händler.
