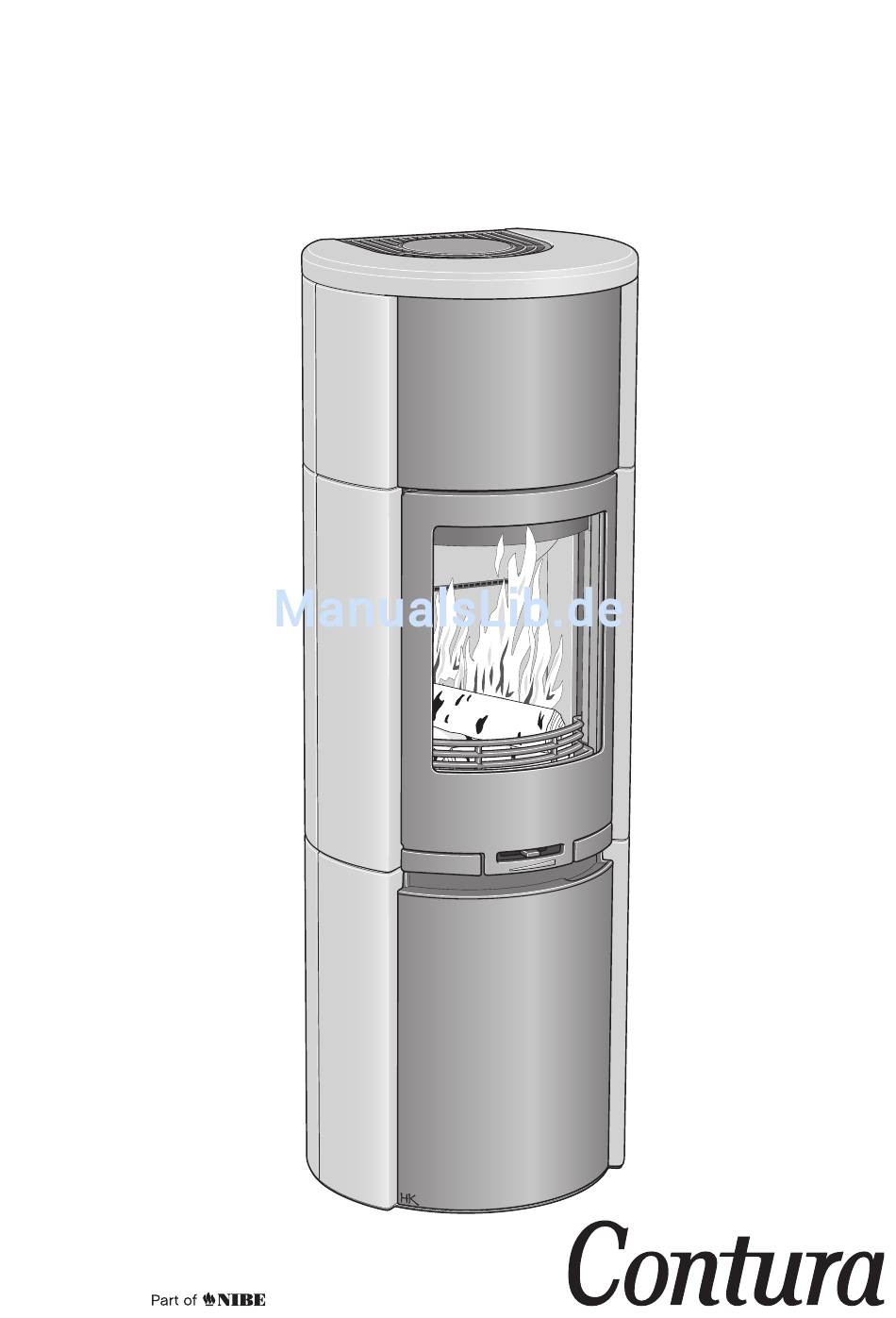

- Seite 1 Installations- anleitung C 590T www.contura.eu...
-
Seite 2: Ec-Konformitätserklärung
Anforderungen an die Produktionskontrolle. Beim Anschluss an die Kaminofenrückseite und beim Anschluss an die Oberseite muss der Schornstein für mindestens 350°C ausgelegt sein. Contura 590T ist ein Kaminofen mit dem skandinavischen Umweltsiegel "Nordischer Schwan" (“Svanen”). Als erster Kaminofenhersteller Schwedens setzt NIBE auf die Umweltzertifizierung seiner Kaminöfen mit dem Umweltlabel “Svanen”. - Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine...
-
Seite 4: Technische Daten
FAKTEN Wichtige Hinweise! Technische Daten Montage durch Tragender Untergrund Leistung 3-7 kW Nennleistung 5 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 79% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell 590T Kaminofen und Schornstein können... -
Seite 5: Demontage
DEMONTAGE So demontieren Sie das Strahlungsblech: So demontieren Sie die Brennraumauskleidung (Vermiculit) Behandeln Sie das Vermiculit vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seitenteile abgenommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge. -
Seite 6: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an • Ein Rauchkanal mit scharfen Biegungen und horizontalem einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale horizontale ausgelegt ist. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 7: Zufuhr Von Verbrennungsluft
Feuchtigkeitsbarriere (Baukunststoff) versehen wird. Bei der Durchführung muss mithilfe von Dichtungsmasse eine Dichtung zwischen Rohr und Wand (bzw. Boden) angebracht werden. C 590T In Rückenblech und Bodenplatte befinden sich Als Zubehör ist ein 1 m langer Verbrennungsluftschlauch mit Sollbruchstellen, die zwecks Rohrdurchführung oder für Kondensisolierung erhältlich. - Seite 8 INSTALLATIONSABSTÄNDE Installationsabstände C 590T Brennbare Decke BEI DER INSTALLATION EINES DREHTELLERS Der Mindestabstand zwischen Kaminofenöffnung und einem (SONDERZUBEHÖR) gelten die unten aufgeführ- ten Installationsabstände nicht. brennbaren Gebäudeteil oder Siehe separate Installationsanleitung für den Einrichtungsgegenständen beträgt 1 m. Drehteller. Bei einem Anschluss des Stahl-...
-
Seite 9: Montage Von C 590T
MONTAGE Montage von C 590T... - Seite 10 MONTAGE...
- Seite 11 MONTAGE...
-
Seite 12: Specksteinmontage
MONTAGE 603226 Specksteinmontage 603224 Stellen Sie den Einsatz auf den Brandschutzbereich und überprüfen Sie die Installationsabstände. Der Schornsteinanschluss auf der 603225 Einsatzrückseite wird vor der Montage der Specksteineinfassung ausgeführt. Wird der Schornstein auf der Oberseite angeschlossen, ist die Specksteineinfassung hingegen zuerst zu montieren. Hinweis: Bringen Sie das Warmluftgitter an, bevor der Schornsteinanschluss 603222 auf der Oberseite erfolgt. - Seite 13 MONTAGE...
- Seite 14 MONTAGE Das beiliegende Typenschild ist gemäß Abbildung zu positionieren. Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden.
-
Seite 15: Montage Der Unteren Abdeckung
MONTAGE Montage der unteren Abdeckung... - Seite 16 Sollbruchstelle mit einem Hammer herauszuschlagen. NIBE AB · Box 134 · 285 23 Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, jederzeit Farben, Material, Abmessungen und Modelle ohne vorherige Ankündigung zu ändern. Aktuelle Informationen erhalten Sie von Ihrem 811110 IAV SE-EX C590T - 4 Händler.
