DE
22
SCHORNSTEIN
Schornsteinanschluss
• Der Kaminofen erfüllt die Anforderungen für den Anschluss an
einen Schornstein, der für eine Rauchgastemperatur von 350°C
ausgelegt ist.
• Das Anschlussstück besitzt einen Außendurchmesser von 150
mm.
• Der Kaminofen benötigt einen Schornsteinzug von mindestens
-12 Pa. Der Zug richtet sich primär nach Länge und Querschnitt
des Schornsteins sowie nach dessen Druckdichtheit. Die minimal
empfohlene Schornsteinlänge beträgt 3.5 m. Der geeignete
Querschnittsbereich liegt bei 150-200 cm² (140-160 mm
Durchmesser).

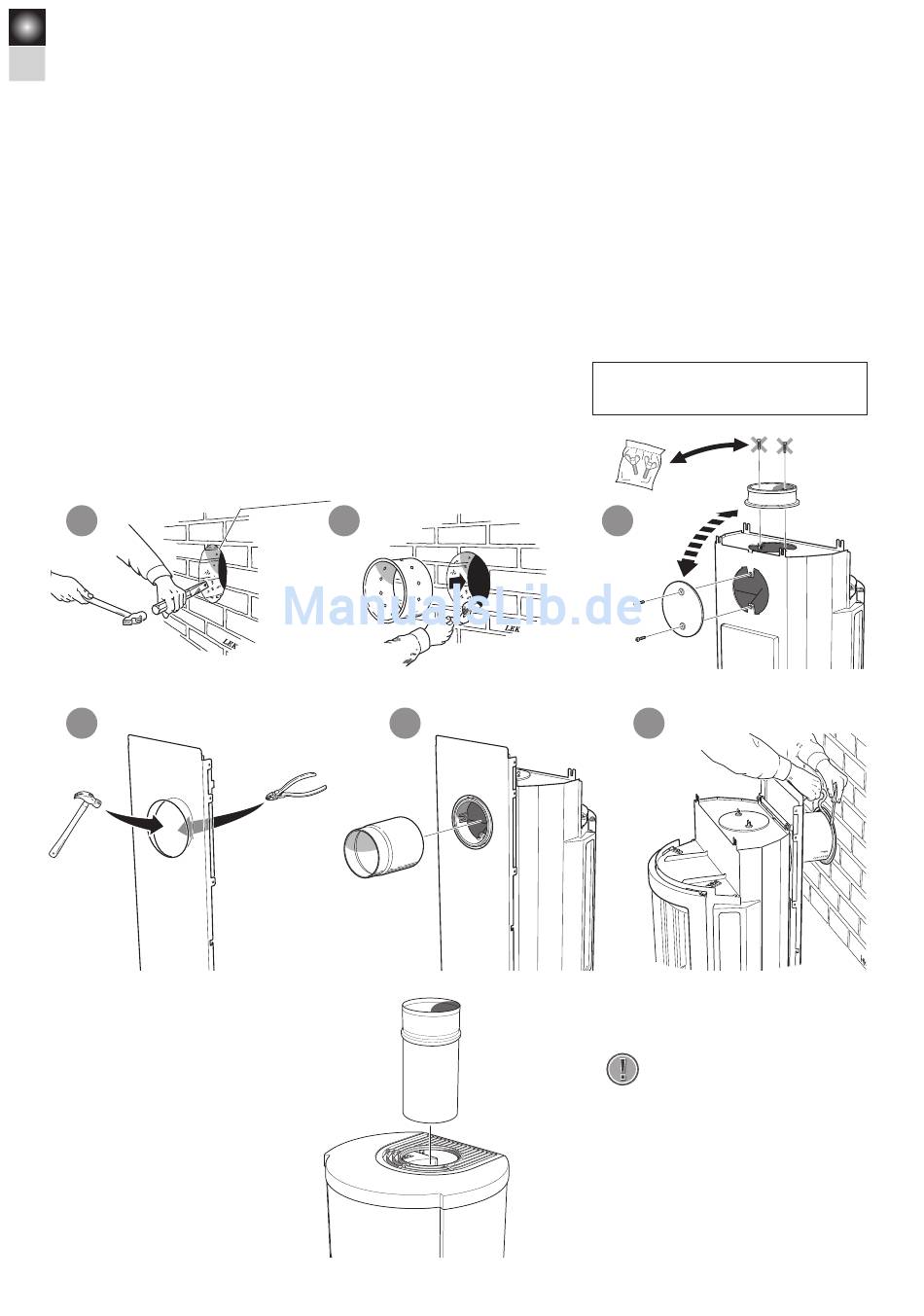

Rückseitiger Anschluss an einen gemauerten
Schornstein
Das Rückenblech muss am Kaminofen montiert werden, bevor ein
Kaminofenanschluss an der Rückseite erfolgt.
Ø
c a 1 8 0 m m
1
4
Oberseitiger Anschluss an den
Schornstein
Das Warmluftgitter muss montiert sein, bevor ein
Schornsteinanschluss an der Oberseite erfolgt.
Ø
c a 1 8 0 m m
2
5
• Ein Rauchkanal mit scharfen Biegungen und horizontalem
Verlauf verringert den Schornsteinzug. Die maximale
horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale
Rauchkanallänge bei mindestens 5 m liegt.
• Der Rauchkanal muss über seine gesamte Länge gereinigt
werden können. Die Reinigungsöffnungen müssen leicht
erreichbar sein.
• Kontrollieren Sie genauestens, ob der Schornstein dicht ist.
An Reinigungsöffnungen und Rohranschlüssen dürfen keine
Luftlecks vorkommen.
Dem Beutel mit dieser Installationsanleitung
liegen zwei Flügelschrauben für die Abdeckung bei.
3
6
!
Achten Sie darauf, dass die
Dichtung des Anschlussstücks
nicht verrutscht, wenn
das Anschlussrohr auf das
Anschlussstück gesetzt wird.
Ist eine weitere Dichtung
erforderlich, kann Kesselkitt
verwendet werden.
