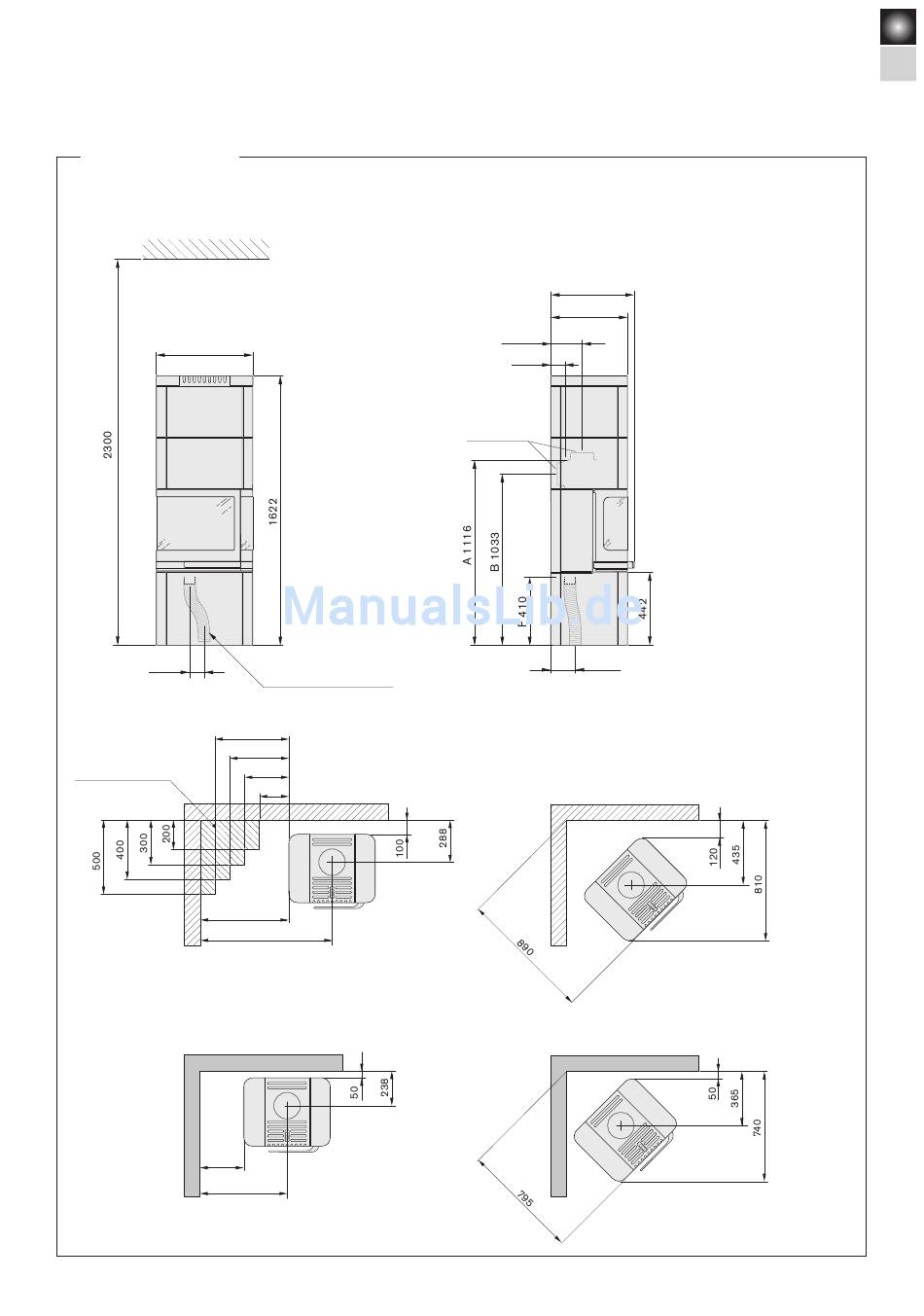

Installationsabstände
C26K Hoch
Brennbare Decke
582
G 90
Zulässiger Bereich für
brennbares Material.
Feuerfeste Wand aus
Ziegel oder Beton
300*
* Um Verfärbungen an einer gestrichenen Brandmauer zu vermeiden, empfehlen wir denselben seitlichen Abstand wie zu einer brennbaren Wand.
A = Höhe vom Boden bis zum Schornsteinanschluss an der Oberseite
B = Höhe vom Boden bis zur Mitte des Schornsteinanschlusses an der
Rückseite
C = Abstand von der Rückseite bis zur Mitte des Schornsteinanschlusses
an der Oberseite
D = Abstand von der Rückseite bis zum Schornsteinanschluss an der
Rückseite
E = Abstand von der Rückseite bis zur Öffnung im Ausrichtblech
F = Höhe vom Boden bis zum Zuluftanschluss (410 mm)
G = Abstand zur Öffnung im Ausrichtblech
Anschluss Frischluft-
schlauch (Zubehör)
500
400
300
200
Brennbare Wand
600
890
590
502
462
C 188
D 85
Ø150
E 150
Brennbare Wand
Feuerfeste Wand aus
Ziegel oder Beton
INSTALLATIONSABSTÄNDE
Positionieren Sie den
Kaminofen auf dem
Brandschutzbereich und
vergewissern Sie sich, dass
der Installationsabstand
in den Abbildungen nicht
unterschritten wird. Der
Mindestabstand zwischen
Kaminofenöffnung und einem
brennbaren Gebäudeteil oder
Einrichtungsgegenständen
beträgt 1 m.
Bei einem Anschluss des
Stahlschornsteins an der
Oberseite verweisen wir auf
die Montageanleitung des
entsprechenden Fabrikats.
Beachten Sie die geltenden
Sicherheitsabstände
zwischen dem jeweiligen
Stahlschornstein und
brennbarem Material.
DE
23
