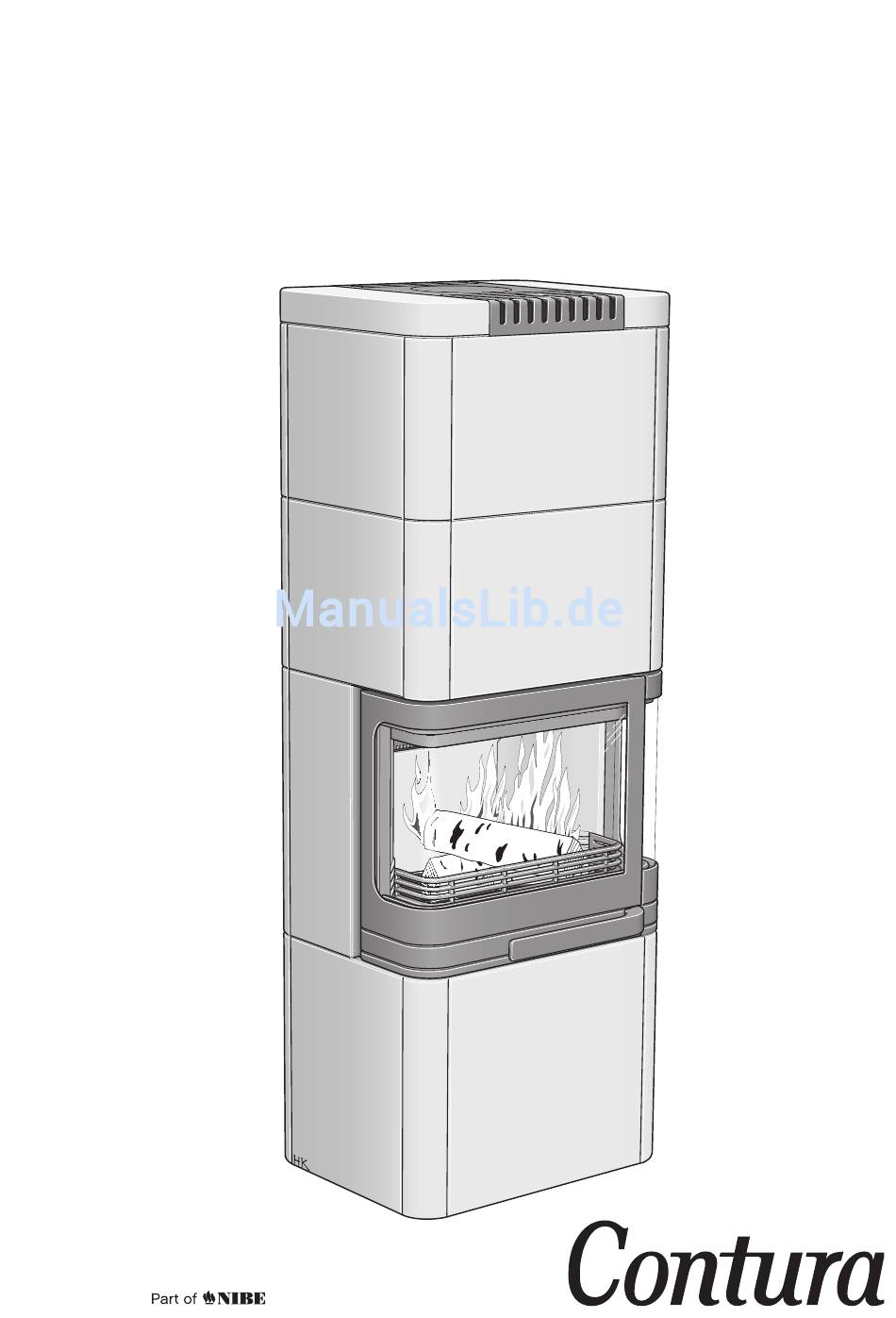

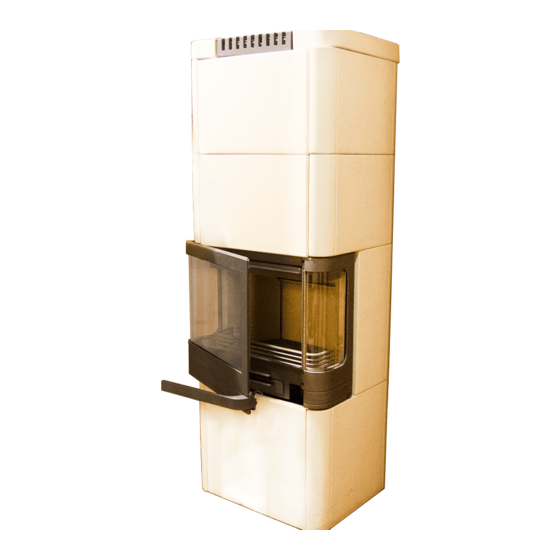

- Seite 1 Installations- anleitung C26K Hoch www.contura.eu...
-
Seite 2: Hersteller
ZERTIFIKAT LEISTUNGSDEKLARATION Nr. C26K-CPR-130617-SE-1 PRODUKT Produkttyp Kaminofen für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura 26K Herstellungsnummer Siehe Typenschild am Kaminofen Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Schweden KONTROLLE Gemäß... - Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine...
-
Seite 4: Technische Daten
Unsere Händler Höhe (mm) 1622 400 kg überschreitet. können Ihnen geeignete Monteure empfehlen. *Gewicht C26K Hoch mit Wärmespeichermagazin Brandschutzbereich (Zubehör) (kg) Bauantrag Wegen des Risikos für herausfallende Typenzertifizierung in Übereinstimmung mit: Glut muss ein brennbarer Fußboden mit Diese wesentlichen Anweisungen Europäische Norm EN13240... -
Seite 5: Zufuhr Von Verbrennungsluft
ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird. -
Seite 6: Schornsteinanschluss
Anschlussrohr auf das Anschlussstück gesetzt wird. Ist eine weitere Dichtung erforderlich, kann Kesselkitt verwendet werden. Reinigen Zum Reinigen muss die Rauchumlenkplatte entfernt werden. Bei der Contura 20-Serie wird dazu die Umlenkplatte angehoben und zur Seite geschoben. - Seite 7 INSTALLATIONSABSTÄNDE Installationsabstände C26K Hoch A = Höhe vom Boden bis zum Schornsteinanschluss an der Oberseite Positionieren Sie den B = Höhe vom Boden bis zur Mitte des Schornsteinanschlusses an der Kaminofen auf dem Rückseite Brandschutzbereich und C = Abstand von der Rückseite bis zur Mitte des Schornsteinanschlusses...
-
Seite 8: Montage Von C26K Hoch
MONTAGE Montage von C26K Hoch Der Kaminofen erfordert eine ebene und horizontale Aufstellungsfläche, damit die Schicht nicht schräg und ungleichmäßig angebracht wird. Andernfalls können sich übermäßig große Zwischenräume bilden und ungerade Verbindungslinien entstehen. Kontrollieren Sie während der Montage, ob alle Kacheln waagerecht stehen und alle Elemente innerhalb einer Schicht dieselbe Höhe... - Seite 9 MONTERING MONTAGE Positionieren Sie das Profil an der seitlichen Kachelkante.
- Seite 10 MONTAGE Ziehen Sie diese Schraube erst an, nachdem die nächste Kachel angebracht wurde.
- Seite 11 MONTAGE Bei der Montage der beiden oberen Schichten: Warten Sie mit dem Anziehen der Schrauben in den Kacheln, bis sich alle Komponenten an Ort und Stelle befinden und alle Justierungen vorgenommen wurden. Hängen Sie den Haken in das dahinterliegende Profil ein und ziehen Sie die Schraube bis zum Anschlag an, damit die Seitenplatten nicht nach vorn fallen.
- Seite 12 MONTAGE Gilt nicht, wenn als Zubehör ein Wärmespeichermagazin verwendet wird.
- Seite 13 MONTAGE Indem der Haken in das dahinterliegende Profil eingehängt und die Schraube angezogen wird, ziehen sich die Frontplatten nach oben. Ziehen Sie die Schraube so lange an, bis die oberen Platten an der Oberseite ausgerichtet sind. Ziehen Sie sämtliche Schrauben in den Kacheln an.
- Seite 14 MONTAGE Endmontage und Verfugen Stellschrauben werden im Rückenblech angebracht, um die oberen Platten zu stützen. Justieren Sie diese so, dass sie sich mit der Oberseite der seitlichen Platten auf einer Höhe befinden. Öffnen und klappen Sie eventuell deformierte Kanten an der Rohröffnung heraus, um die Montage zu vereinfachen.
- Seite 15 MONTAGE Stellen Sie sicher, dass die Klappe problemlos geöffnet und geschlossen werden kann. Montage des Wärmespeichermagazins (Zubehör) Hinweise zur Endmontage und zum Verfugen entnehmen Sie Seite 30.
- Seite 16 NIBE AB · Box 134 · SE-285 23 Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, jederzeit Farben, Material, Abmessungen und Modelle ohne vorherige Ankündigung zu ändern. Aktuelle Informationen erhalten Sie von Ihrem 811092 IAV SE-EX C26K Hög -5 Händler.
