Inhaltszusammenfassung für Contura C 750

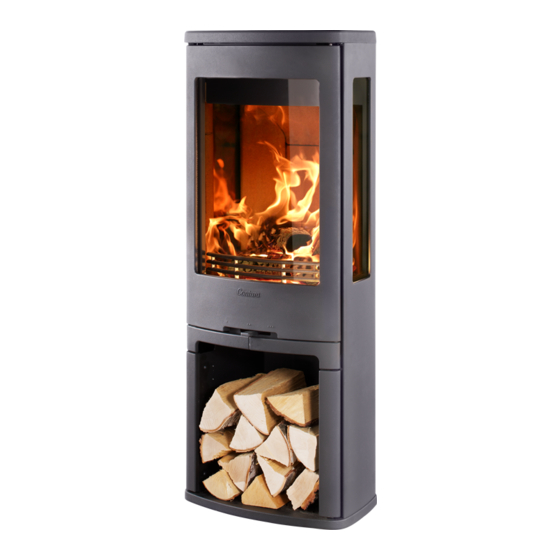

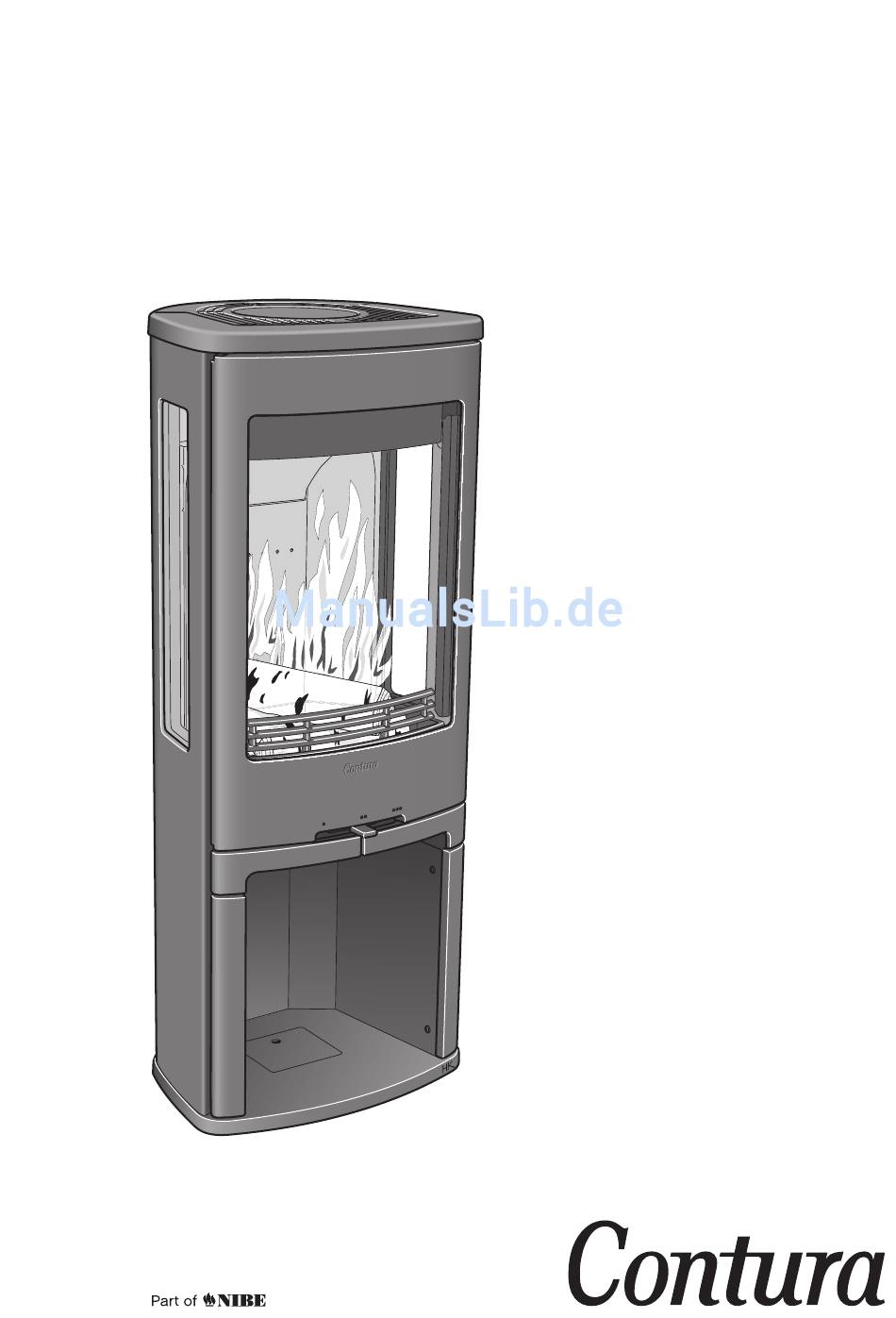

- Seite 1 Installations- anleitung C 750 C 750A www.contura.eu...
- Seite 2 Er erfüllt die geltenden Richtlinien für die CE-Zertifizierung. Die Herstellung des Produkts erfolgte anhand der Unterlagen für die jeweilige Zertifizierung sowie den zugehörigen Anforderungen an die Produktionskontrolle. Contura 750 ist ein Kaminofen mit dem skandinavischen Umweltsiegel "Nordischer Schwan" („Svanen“). Als erster Kaminofenhersteller Schwedens setzt NIBE auf die Umweltzertifizierung seiner Kaminöfen mit dem Umweltlabel „Svanen“.
- Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine...
-
Seite 4: Technische Daten
FAKTEN Technische Daten Wichtige Hinweise! Contura 750 Montage durch Tragender Untergrund Fachpersonal Stellen Sie sicher, dass der Holzfußboden eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Kaminofen und Schornstein können maximale Funktionalität und Sicherheit des... -
Seite 5: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an • Ein Rauchkanal mit scharfen Biegungen und horizontalem einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale horizontale ausgelegt ist. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 6: Zufuhr Von Verbrennungsluft
Bei einer Rohrverlegung mit einer Rohrlänge über 1 m ist der Rohrdurchmesser auf 100 mm zu erhöhen und ein entsprechend größeres Wandventil einzusetzen. C 750/750A In warmen Bereichen ist der Kanal gegen Kondensation zu In Rückenblech und Bodenplatte befinden isolieren. Dies geschieht mit 30-mm-Mineralwolle, die an der sich Sollbruchstellen, die im Falle einer Außenseite mit einer Feuchtigkeitsbarriere (Baukunststoff) - Seite 7 INSTALLATIONSABSTÄNDE Installationsabstände C 750 Der Mindestabstand zwischen Kaminofenöffnung und einem brennbaren Gebäudeteil oder Einrichtungsgegenständen beträgt 1 m. Brennbare Decke Die Maßskizzen enthalten nur die minimal zulässigen Installati- onsabstände für den Kaminofen. Beim Anschluss an einen Stahl- schornstein sind ebenfalls die Anforderungen zum Sicherheits- abstand für den Schornstein zu...
- Seite 8 MONTAGE Montage von C 750/750A Reinigen Sie vor der Montage der Seitenverkleidung gründlich die Seitenscheiben. Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den...
- Seite 9 MONTAGE...
- Seite 10 DEMONTAGE So demontieren Sie das Strahlungsblech So demontieren Sie die Brennraumauskleidung Behandeln Sie das Vermiculit vorsichtig. Heben Sie olie Rauchumlenkplatte mit einer Hand an, während die Seiten abgenommen werden. Die Seitenstreben müssen beim Reinigen nicht entnommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge.
- Seite 12 NIBE AB · Box 134 · SE-285 23 Markaryd · Schweden www.contura.se Contura behält sich das Recht vor, jederzeit Farben, Material, Abmessungen und Modelle ohne vorherige Ankündigung zu ändern. Aktuelle Informationen erhalten Sie von Ihrem Händler. 811063 IAV SE-EX C750-10 Die in den Broschüren enthaltenen Kaminöfen können über eine...
