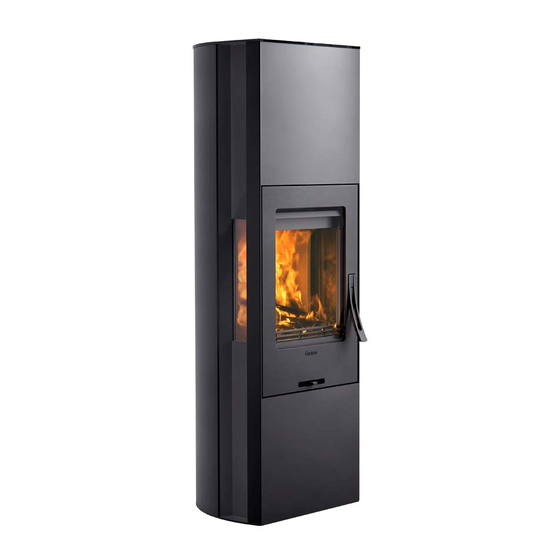

Inhaltszusammenfassung für Contura C 35

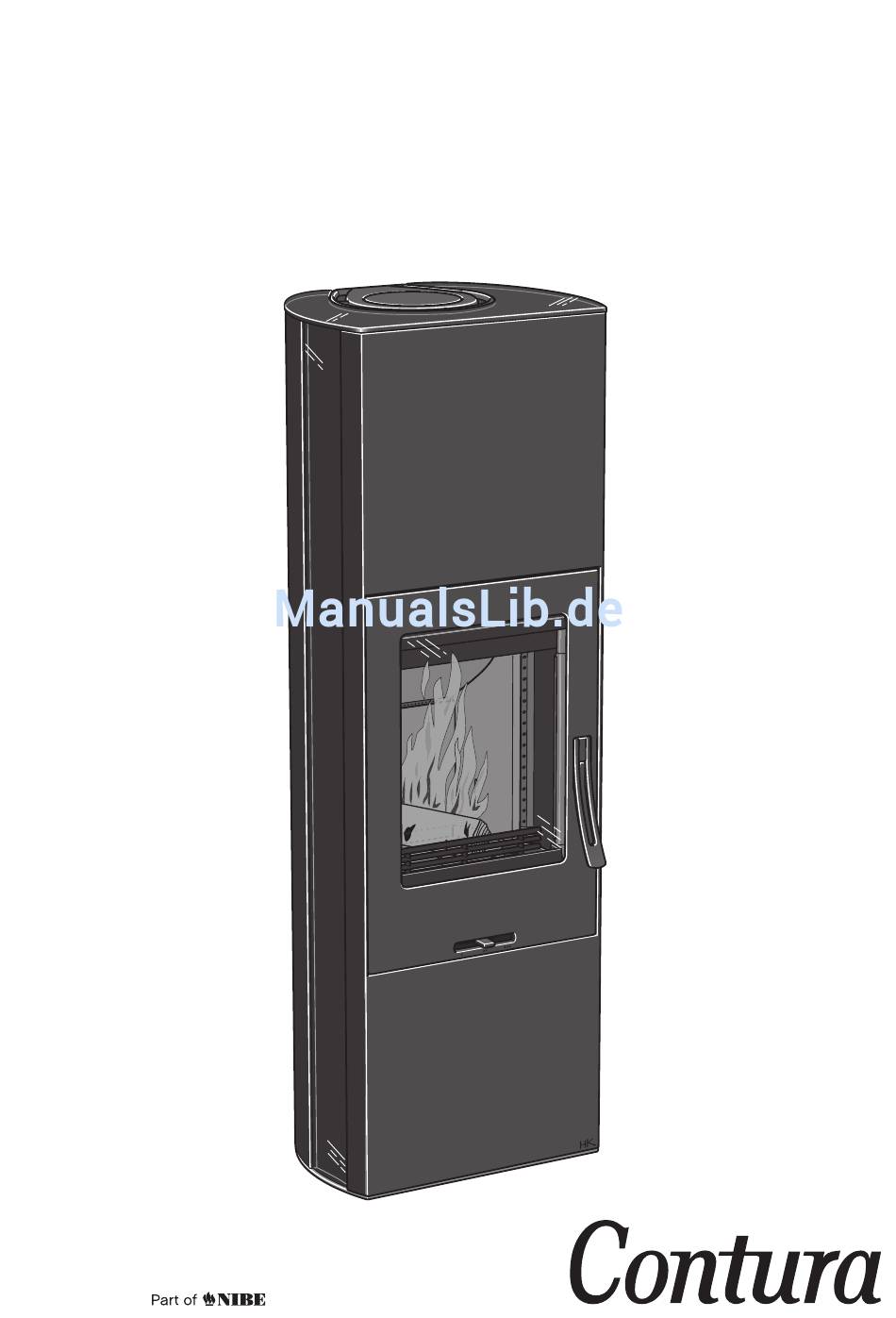

- Seite 1 Installations- anleitung C 35 www.contura.eu...
-
Seite 2: Ec-Konformitätserklärung
SITAC geprüft und erfüllt die geltenden Richtlinien für die CE-Zertifizierung. Die Herstellung des Produkts erfolgte anhand der Unterlagen für die jeweilige Zertifizierung sowie den zugehörigen Anforderungen an die Produktionskontrolle. Contura 35 ist ein Kaminofen mit dem skandinavischen Umweltsiegel "Nordischer Schwan" („Svanen“). Als erster Kaminofenhersteller Schwedens setzt NIBE auf die Umweltzertifizierung seiner Kaminöfen mit dem Umweltlabel „Svanen“. - Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effektive...
-
Seite 4: Technische Daten
FAKTEN Technische Daten Wichtige Hinweise! Montage durch Tragender Untergrund Leistung 3-7 kW Nennleistung 5 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad 80 % eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell Kaminofen und Schornstein können maximale Funktionalität und Sicherheit... -
Seite 5: Installationsabstände Zu Wänden Und Decke
INSTALLATIONSABSTÄNDE Installationsabstände zu Wänden und Decke C 35 Der Mindestabstand zwischen Kaminofenöffnung und einem Brennbare Decke brennbaren Gebäudeteil oder Einrichtungsgegenständen beträgt 1 m. Die Maßskizzen enthalten nur die minimal zulässigen Installati- onsabstände für den Kaminofen. Beim Anschluss an einen Stahl-... -
Seite 6: Zufuhr Von Verbrennungsluft
ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Sollbruchstelle Die Zufuhr der Verbrennungsluft erfolgt direkt über einen Kanal von außen oder indirekt über ein Ventil in der Für die Durchführung des Außenwand des Raums, in dem der Kaminofen steht. Bei der Verbrennungsluftschlauchs Verbrennung wird eine Luftmenge von ca. 20 m³/h verbraucht. wird die Aussparung in der Bodenplatte oder am Rechts werden einige Installationsvarianten aufgezeigt. -
Seite 7: Selbstschließende Tür
ZULUFT/ZUBEHÖR Selbstschließende Tür Der Kaminofen ist mit einer Feder zum automatischen Schließen der Tür ausgestattet. Diese Feder befindet sich oberhalb des Strahlungsbleches. Die Schließkraft der Tür kann verstellt werden, indem man die Feder zwischen den drei Befestigungspunkten am Hebelarm umsetzt. Auch die Neigung des Kaminofens beeinflusst die Schließkraft der Feder. -
Seite 8: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss • Ein Rauchkanal mit starken Biegungen und horizontalem an einen Schornstein, der für eine Rauchgastemperatur von Verlauf verringert den Schornsteinzug. Die maximale 350°C ausgelegt ist. horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 9: Oberseitiger Anschluss An Den Schornstein
Schornsteinanschluss an der Oberseite erfolgt. Reinigen Zum Reinigen muss die Rauchumlenkplatte entfernt werden. Bei der Contura 30-Serie heben Sie die Umlenkplatte einfach hoch und entfernen das Seitenteil. Danach nehmen Sie die Rauchumlenkplatte und die übrigen Teile heraus. Behandeln Sie die Teile mit Vorsicht. -
Seite 10: Montage Der Verkleidung
MONTAGE Montage der Verkleidung... - Seite 11 MONTAGE...
- Seite 12 MONTAGE Wärmespeichermagazins (Sonderzubehör) Reinigen Sie vor der weiteren Montage gründlich die inneren und äußeren Seitenscheiben.
-
Seite 13: Endabnahme Der Installation
MONTAGE Wärmespeicher- magazins (Sonderzubehör) Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden. - Seite 16 NIBE AB · Box 134 · 285 23 Markaryd · Sweden www.contura.eu Contura behält sich das Recht vor, jederzeit Farben, Material, Abmessungen und Modelle ohne vorherige Ankündigung zu ändern. Aktuelle Informationen erhalten Sie von Ihrem 811183 IAV SE-EX C35-1 Händler. Die in den Broschüren abgebildeten Kaminöfen 2012-07-03 können über eine Zusatzausstattung verfügen.
