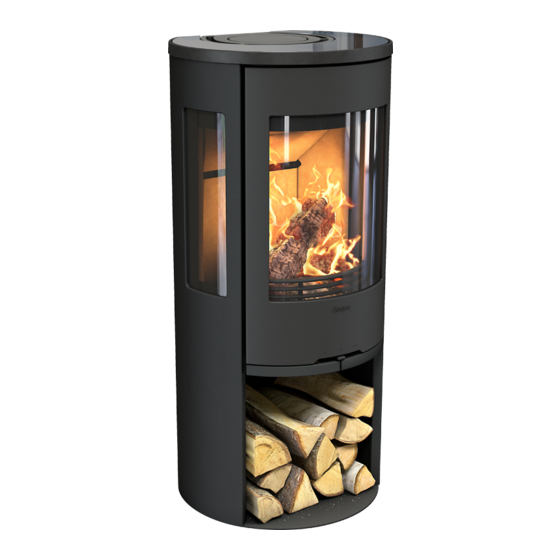

Contura C 556 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für C 556:
- Installationsanleitung (15 Seiten) ,
- Installationsanleitung (4 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Contura C 556
Inhaltszusammenfassung für Contura C 556

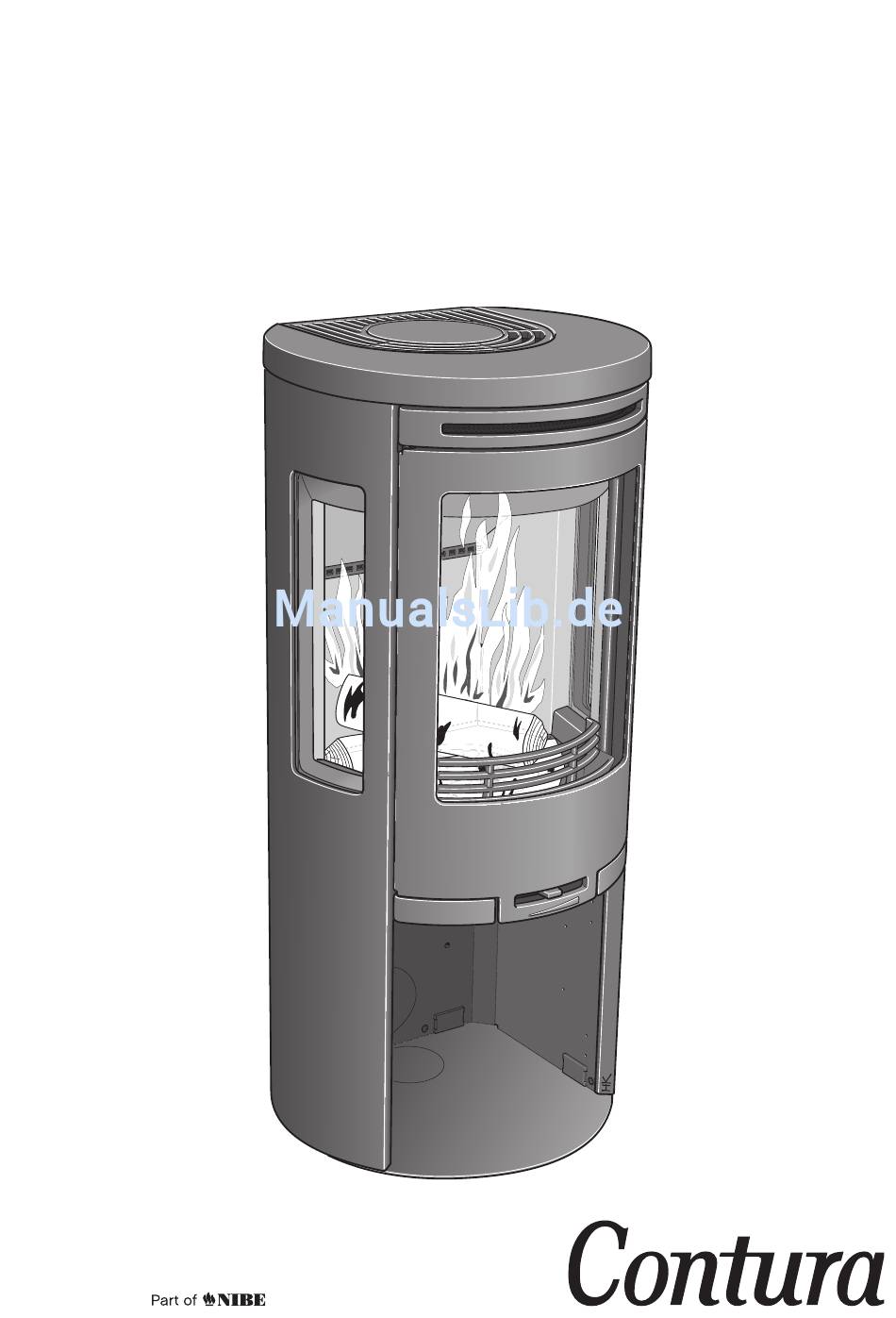

- Seite 1 Installations- anleitung C 556 www.contura.eu...
-
Seite 2: Hersteller
ZERTIFIKAT LEISTUNGSDEKLARATION Nr. C556-CPR-130601-SE-1 PRODUKT Produkttyp Kaminofen für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura 556 Herstellungsnummer Siehe Typenschild am Kaminofen Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Schweden KONTROLLE Gemäß... - Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine...
-
Seite 4: Technische Daten
FAKTEN Wichtige Hinweise! Technische Daten Montage durch Tragender Untergrund Leistung 3-7 kW Nennleistung 5 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 79% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell Kaminofen und Schornstein können maximale Funktionalität und Sicherheit des... -
Seite 5: Demontage
DEMONTAGE So demontieren Sie das Strahlungsblech: So demontieren Sie die Brennraumauskleidung (Vermiculit) Behandeln Sie das Vermiculit vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seitenteile abgenommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge. -
Seite 6: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Ein Rauchkanal mit scharfen Biegungen und horizontalem • Der Kaminofen erfüllt die Anforderungen für den Anschluss an einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale horizontale ausgelegt ist. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 7: Zufuhr Von Verbrennungsluft
Das Anschlussstück besitzt einen Außendurchmesser von 67 mm. Bei einer Rohrverlegung mit einer Rohrlänge über 1 m ist der Rohrdurchmesser auf 100 mm zu erhöhen und ein entsprechend C 556 größeres Wandventil einzusetzen. In Rückenblech und Bodenplatte befinden sich Sollbruchstellen, die zwecks Rohrdurchführung In warmen Bereichen ist der Kanal gegen Kondensation zu isolieren. - Seite 8 INSTALLATIONSABSTÄNDE Installationsabstände C 556 Der Mindestabstand zwischen BEI DER INSTALLATION EINES DREHTELLERS Kaminofenöffnung und einem (SONDERZUBEHÖR) gelten die unten aufgeführ- brennbaren Gebäudeteil oder ten Installationsabstände nicht. Brennbare Decke Einrichtungsgegenständen Siehe separate Installationsanleitung für den beträgt 1 m. Drehteller. Bei einem Anschluss des Stahl-...
-
Seite 9: Montage Von C 556
MONTAGE Montage von C 556 Ziehen Sie die oberen Schrauben am Rückenblech Reinigen Sie vor der Montage erst an, nachdem alle Seitenverkleidungen der Seitenverkleidung angebracht wurden. gründlich die Seitenscheiben. Montage der Typenschilder Bringen Sie die beiliegenden Typenschilder an der Unterseite des Strahlungsblechs an. - Seite 10 MONTAGE FERTIG! Wenn die losen Teile des Kaminofens demontiert wurden, müssen diese nach dem Aufstellen des Kaminofens in umgekehrter Reihenfolge wieder angebracht werden. Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden.
- Seite 12 NIBE AB · Box 134 · 285 23 Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, jederzeit Farben, Material, Abmessungen und Modelle ohne vorherige Ankündigung zu ändern. Aktuelle Informationen erhalten Sie von Ihrem 811116 IAV SE-EX C556 - 4 Händler.
