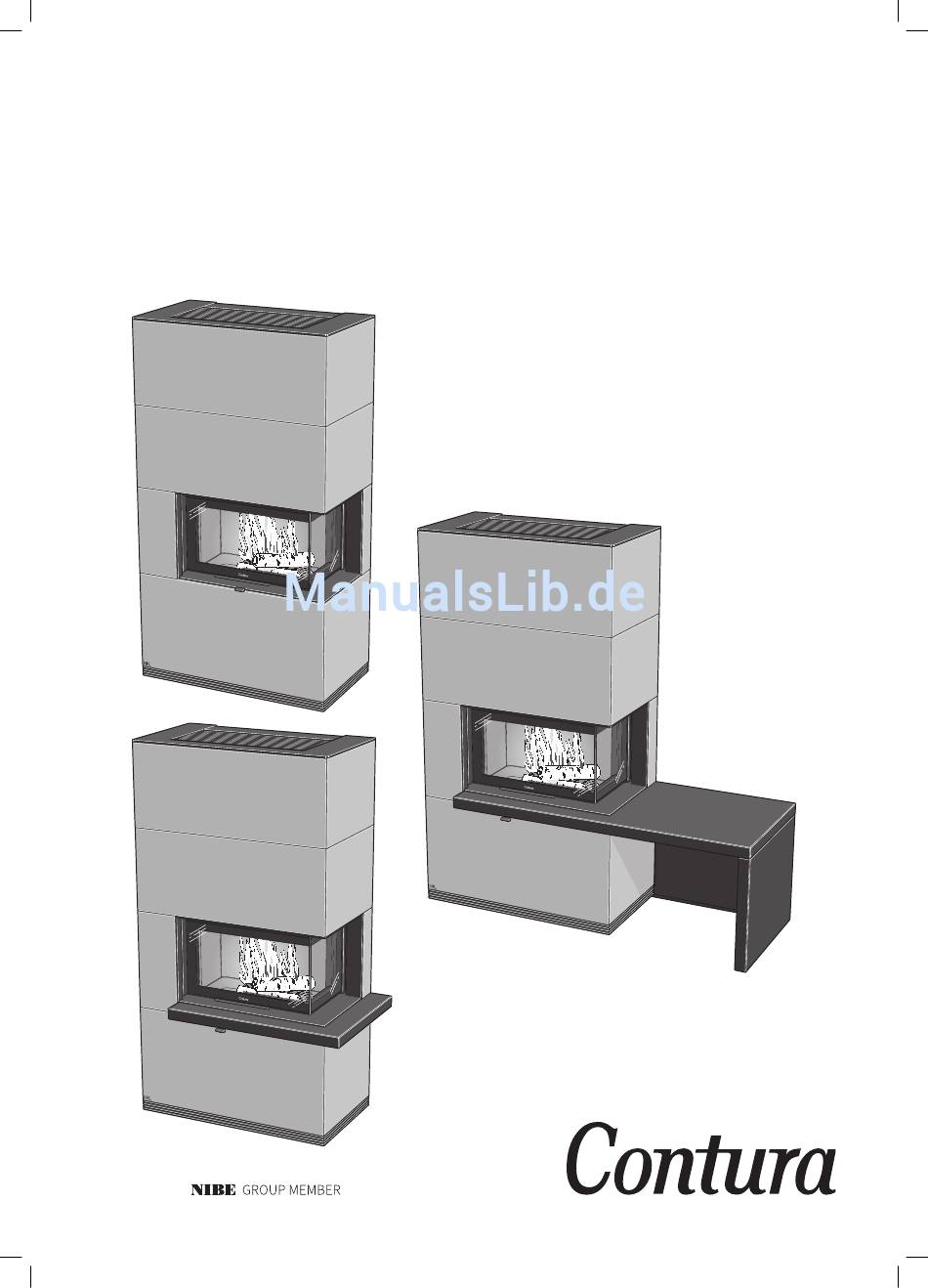

- Seite 1 Installations- anleitung Ci41 www.contura.eu...
-
Seite 2: Hersteller
ZERTIFIKAT Leistungserklärung gemäß der Verordnung (EU) 305/2011 Nr. Ci41-CPR-130912-SE-2 PRODUKT Produkttyp Einsatz für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura i41 Herstellungsnummer Siehe Typenschild am Einsatz Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10... -
Seite 3: Inhaltsverzeichnis
INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Heizkamin viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Heizkamin mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist... -
Seite 4: Technische Daten
Allgemeines Bauantrag Dahinterliegende Wand Diese Anleitung beschreibt Montage Die Installation einer Feuerstätte und die Wenn Contura i41 vor einer brennbaren und Installation von Contura i41. Errichtung eines Schornsteins müssen Wand installiert werden soll, muss Weitere Informationen zum Einsatz beim zuständigen Bauamt beantragt und... -
Seite 5: Verkleidung
VERKLEIDUNG Verkleidung Fassen Sie die Steine nur mit sauberen Händen oder Handschuhen gerade stehen und dieselbe Höhe aufweisen. Nutzen Sie bei an. Gehen Sie vorsichtig mit den Steinen um, damit empfindliche Bedarf Distanzscheiben. Ecken und Kanten nicht beschädigt werden. Die Steine sind ein natürliches Material, daher können gewisse Unregelmäßigkeiten und Abweichungen beim Erscheinungsbild Nach abgeschlossener Montage kann eine gewisse Nachjustierung vorkommen. -
Seite 6: Schornstein
SCHORNSTEIN Schornstein Der Heizkamin ist gemäß EN 13240 getestet und kann Kontrollieren Sie genauestens, ob der Schornstein dicht ist. an einen Schornstein angeschlossen werden, der für An Reinigungsöffnungen und Rohranschlüssen dürfen keine eine Rauchgastemperatur von 350°C ausgelegt ist. Der Luftlecks vorkommen. Außendurchmesser des Anschlussstücks beträgt 150 mm. -
Seite 7: Zufuhr Von Verbrennungsluft
Außendurchmesser von 100 mm. In warmen Bereichen ist der Kanal gegen Kondensation zu isolieren. Im Contura Frischluftanschlussset finden Sie alle Bauteile, um eine fachgerechte Zuluftleitung zu erstellen. Alu-Flexrohr, Kondensationsschutz, Wanddurchführung, Isolationsrosette für die Innenwand und ein Außengitter sind im Zubehörset vorhanden. -
Seite 8: Installationsabstände
INSTALLATIONSABSTÄNDE Installationsabstände Ci41 Ohne Sims/Bank Wichtig! Die Maßskizzen enthalten nur die minimal zulässigen Schornstein zu beachten. Vor dem Heizkamin muss der Installationsabstände für den Heizkamin. Beim Sicherheitsabstand zu einem brennbaren Gebäudeteil oder Anschluss an einen Stahlschornstein sind ebenfalls Einrichtungsgegenständen mindestens 1,5 m betragen. die Anforderungen zum Sicherheitsabstand für den Brennbare Decke Brännbart tak... - Seite 9 INSTALLATIONSABSTÄNDE Installationsabstände Ci41 Mit Sims/Bank Brennbare Decke Brännbart tak Durchm. Ø 150 Utv. Ø 150 1010 Brennbare Decke Brännbart tak Durchm. Ø 150 Utv. Ø 150 1560...
-
Seite 10: Installation In Ecken
INSTALLATION IN ECKEN Installation in Ecken Contura i41 kann in einer Ecke aufgestellt werden. Beachten Sie die Anforderungen an dahinterliegende Wände gemäß dem Abschnitt „Dahinterliegende Wand“ auf Seite 60. Bei diesem Installationstyp gilt Folgendes: – Keine untere hintere Querstrebe (Abb. 1) –... -
Seite 11: Einsatzplatzierung
EINSATZPLATZIERUNG Einsatzplatzierung Wird als Zubehör eine Schutzwand verwendet, lesen Sie vor Der Heizkamin kann wandbündig einer Installation von Einsatz oder Schornstein die zugehörige aufgestellt werden. Anleitung durch. Bei der Installation an Wänden, die Positionieren Sie das Bodenteil und kontrollieren Sie, ob die nicht lotrecht verlaufen, sowie für eine zulässigen Mindestabstände zu brennbaren Materialien eingehalten vereinfachte Montage, empfehlen wir,... - Seite 12 EINSATZPLATZIERUNG Legen Sie eine Wasserwaage auf die Leiste unter der Tür und passen Sie die vorderen Füße auf das angegebene Maß zwischen Boden und Leistenunterkante an, bis die Wasserwaage gerade ausgerichtet ist. 13 mm Legen Sie gemäß Abbildung eine Wasserwaage auf und justieren Sie die hinteren Füße, bis der Heizeinsatz auch in dieser Richtung gerade steht.
-
Seite 13: Ständermontage
STÄNDERMONTAGE Ständermontage 90° Ohne Sims 90° 5 0 m Mit Sims/Bank (ergibt den Höhenunterschied von 50 mm) ~ 4 8 Diese Querstrebe (Ring Die untere Strebe (Ring 2) muss 1) muss so gedreht sein, außen und vorn überstehen sowie dass die Aussparung als Steinstützfläche dienen. - Seite 14 STÄNDERMONTAGE 12 x M5 x 9 M4 x 10 M5 x 9 90°...
- Seite 15 STÄNDERMONTAGE M5 x 9 M5 x 9 M4 x 10...
- Seite 16 STÄNDERMONTAGE M5 x 9 M5 x 18...
- Seite 17 STÄNDERMONTAGE Richten Sie den Ständer mit einer Wasserwaage aus. 13 mm 3 0 m M i n Stellen Sie sicher, dass der Lamellensockel um den Ständer hineingeschoben werden kann. Passen Sie die Sockelhöhe mithilfe der Gummifüße an. Bei stark abschüssigen Böden müssen Einsatz und Ständer möglicherweise zusätzlich angehoben werden.
-
Seite 18: Montage Der Verkleidung Ohne Sims/Bank
MONTAGE DER VERKLEIDUNG OHNE SIMS/BANK Montage der Verkleidung – ohne Sims/Bank Beugen Sie Beschädigungen an den Steinkanten vor. Legen Sie die Steine auf eine geeignete Unterlage. - Seite 19 MONTAGE DER VERKLEIDUNG OHNE SIMS/BANK Der Stein muss am Ständer anliegen. Diese Platte kann bei etwaigen Servicearbeiten abgenommen werden. Sichern Sie sie, indem Sie zwei Schrauben durch den bewegliche Sicherungsstab (A) in die Frontplatte eindrehen. Ziehen Sie die Schrauben nicht fest – der Sicherungsstab muss zum Lösen der Platte nach oben bewegt werden können.
- Seite 20 MONTAGE DER VERKLEIDUNG OHNE SIMS/BANK Wenn die Tiefenposition der Frontplatte korrekt eingestellt ist, wird diese zur Montage der Seitenplatten wieder abgenommen. Achten Sie auf die Ecken!
- Seite 21 MONTAGE DER VERKLEIDUNG OHNE SIMS/BANK Kontrollieren Sie mit einer Wasserwaage auf der Steinoberseite, ob die Steine gerade stehen. Nutzen Sie bei Bedarf Distanzscheiben (im Lieferumfang). Verfahren Sie an den weiteren Steinschichten auf dieselbe Weise. Beugen Sie Beschädigungen an den Steinkanten vor. Legen Sie die Steine auf eine geeignete Unterlage.
- Seite 22 MONTAGE DER VERKLEIDUNG OHNE SIMS/BANK 10 mm M5 x 9...
- Seite 23 MONTAGE DER VERKLEIDUNG OHNE SIMS/BANK M6 x 10 Inbusschraube 4 Die Frontplatte muss auf der Blechzunge des Ständers ruhen, nicht auf der unteren Front. Eventuell erforderliche Distanzscheiben sind an der Blechzunge anzubringen.
- Seite 24 MONTAGE DER VERKLEIDUNG OHNE SIMS/BANK M6 x 20 Inbusschraube 4...
- Seite 25 MONTAGE DER VERKLEIDUNG OHNE SIMS/BANK Justieren Sie die Steine bei Bedarf mit den Schrauben. 4 mm Endmontage: Siehe Seite 105...
-
Seite 26: Montage Der Verkleidung Mit Sims
MONTAGE DER VERKLEIDUNG MIT SIMS Montage der Verkleidung – mit Sims Beugen Sie Beschädigungen an den Steinkanten vor. Legen Sie die Steine auf eine geeignete Unterlage. - Seite 27 MONTAGE DER VERKLEIDUNG MIT SIMS Der Stein muss am Ständer anliegen. M6 x 20 Inbusschraube 4 Diese Platte kann bei etwaigen Servicearbeiten abgenommen werden. Sichern Sie sie, indem Sie zwei Schrauben durch den bewegliche Sicherungsstab (A) in die Frontplatte eindrehen. Ziehen Sie die Schrauben nicht fest –...
- Seite 28 MONTAGE DER VERKLEIDUNG MIT SIMS Wenn die Tiefenposition der Frontplatte korrekt eingestellt ist, wird diese zur Montage der Seitenplatten wieder abgenommen. Achten Sie auf die Ecken! Kontrollieren Sie mit einer Wasserwaage auf der Steinoberseite, ob die Steine gerade stehen. Nutzen Sie bei Bedarf Distanzscheiben (im Lieferumfang).
- Seite 29 MONTAGE DER VERKLEIDUNG MIT SIMS 2 mm M10 x 20 Inbusschraube 16 mm Ziehen Sie die Schrauben noch nicht vollständig an, damit das Regal nach der Montage noch leicht seitlich justiert werden kann.
- Seite 30 MONTAGE DER VERKLEIDUNG MIT SIMS M5 x 9...
- Seite 31 MONTAGE DER VERKLEIDUNG MIT SIMS Stellen Sie sicher, dass zwischen Regal und Einsatz ein Spalt von ca. 2 mm vorliegt. Vergewissern Sie sich, dass sich die Klappe ungehindert bewegen kann. 90°...
- Seite 32 MONTAGE DER VERKLEIDUNG MIT SIMS 10 mm M5 x 9...
- Seite 33 MONTAGE DER VERKLEIDUNG MIT SIMS M6 x 10 Inbusschraube 4 Die Frontplatte muss auf der Blechzunge des Ständers ruhen, nicht auf der unteren Front. Eventuell erforderliche Distanzscheiben sind an der Blechzunge anzubringen.
- Seite 34 MONTAGE DER VERKLEIDUNG MIT SIMS M6 x 20 Inbusschraube 4...
- Seite 35 MONTAGE DER VERKLEIDUNG MIT SIMS Justieren Sie die Steine bei Bedarf mit den Schrauben. Endmontage: Siehe Seite 105...
- Seite 36 MONTAGE DER VERKLEIDUNG MIT BANK Montage der Verkleidung – mit Bank Beugen Sie Beschädigungen an den Steinkanten vor. Legen Sie die Steine auf eine geeignete Unterlage.
- Seite 37 MONTAGE DER VERKLEIDUNG MIT BANK Der Stein muss am Ständer anliegen. M6 x 20 Inbusschraube 4 Diese Platte kann bei etwaigen Servicearbeiten abgenommen werden. Sichern Sie sie, indem Sie zwei Schrauben durch den bewegliche Sicherungsstab (A) in die Frontplatte eindrehen. Ziehen Sie die Schrauben nicht fest –...
- Seite 38 MONTAGE DER VERKLEIDUNG MIT BANK Wenn die Tiefenposition der Frontplatte korrekt eingestellt ist, wird diese zur Montage der Seitenplatten wieder abgenommen. Achten Sie auf die Ecken! Kontrollieren Sie mit einer Wasserwaage auf der Steinoberseite, ob die Steine gerade stehen. Nutzen Sie bei Bedarf Distanzscheiben (im Lieferumfang).
- Seite 39 MONTAGE DER VERKLEIDUNG MIT BANK 2 mm...
- Seite 40 MONTAGE DER VERKLEIDUNG MIT BANK M6 x 16 Inbusschraube 10...
- Seite 41 MONTAGE DER VERKLEIDUNG MIT BANK M6 x 16 Inbusschraube 4...
- Seite 42 MONTAGE DER VERKLEIDUNG MIT BANK M6 x 12 Inbusschraube 4 Justieren Sie die Füße am Bein, damit für die Bankplatte eine ebene Kontaktfläche vorliegt. Positionieren Sie die Bankplatte und stellen Sie sicher, dass sie stabil und sicher liegt.
-
Seite 43: Montage Der Verkleidung Mit Bank
MONTAGE DER VERKLEIDUNG MIT BANK Stellen Sie sicher, dass zwischen Regal und Einsatz ein Spalt von ca. 2 mm vorliegt. Vergewissern Sie sich, dass sich die Klappe ungehindert bewegen kann. 90° 10 mm... - Seite 44 MONTAGE DER VERKLEIDUNG MIT BANK M5 x 9...
- Seite 45 MONTAGE DER VERKLEIDUNG MIT BANK M6 x 10 Inbusschraube 4 Die Frontplatte muss auf der Blechzunge des Ständers ruhen, nicht auf der unteren Front. Eventuell erforderliche Distanzscheiben sind an der Blechzunge anzubringen.
- Seite 46 MONTAGE DER VERKLEIDUNG MIT BANK M6 x 20 Inbusschraube 4...
- Seite 47 MONTAGE DER VERKLEIDUNG MIT BANK Justieren Sie die Steine bei Bedarf mit den Schrauben. 4 mm...
- Seite 48 MONTAGE DER VERKLEIDUNG MIT BANK Endmontage: Siehe Seite 105...
-
Seite 49: Montage Von Gitter Und Oberseite
MONTAGE VON GITTER UND OBERSEITE Montage von Gitter und Oberseite Bei rückseitigem Anschluss M6 x 10 Inbusschraube 4... - Seite 50 MONTAGE VON GITTER UND OBERSEITE...
- Seite 51 MONTAGE VON GITTER UND OBERSEITE Bei oberseitigem Anschluss M6 x 10 Inbusschraube 4...
- Seite 52 MONTAGE VON GITTER UND OBERSEITE...
- Seite 53 MONTAGE VON GITTER UND OBERSEITE Lamellensockel...
-
Seite 54: Endabnahme Der Installation
MONTAGE VON GITTER UND OBERSEITE Justieren Sie die Gummifüße am Lamellensockel so, dass der Spalt zum Stein etwa 5 mm breit ist. Endabnahme der Installation Die Installation muss vor der Benutzung des Heizkamins unbedingt von einer zugelassenen Prüfinstanz abgenommen werden. Lesen Sie ebenfalls die "Heizinstruktionen", bevor Sie den Heizkamin das erste Mal verwenden. - Seite 56 NIBE AB · Box 134 · SE-285 23 · Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu ändern. Die aktuelle 811206 IAV SE-EX Ci41-13 Version dieser Heizinstruktion kann unter www.contura.eu 2017-11-01 heruntergeladen werden.
