Inhaltszusammenfassung für Contura C i40

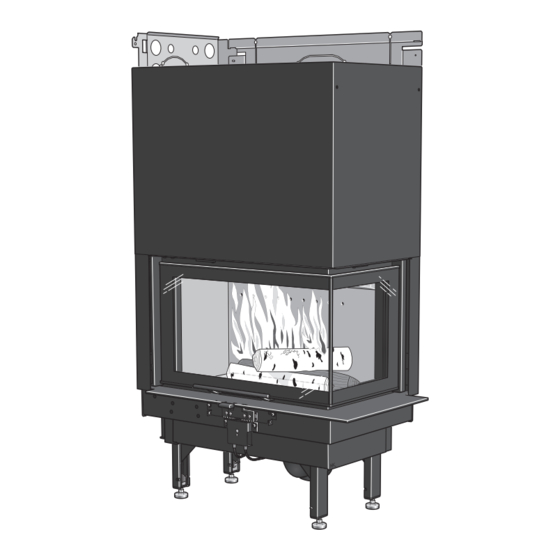

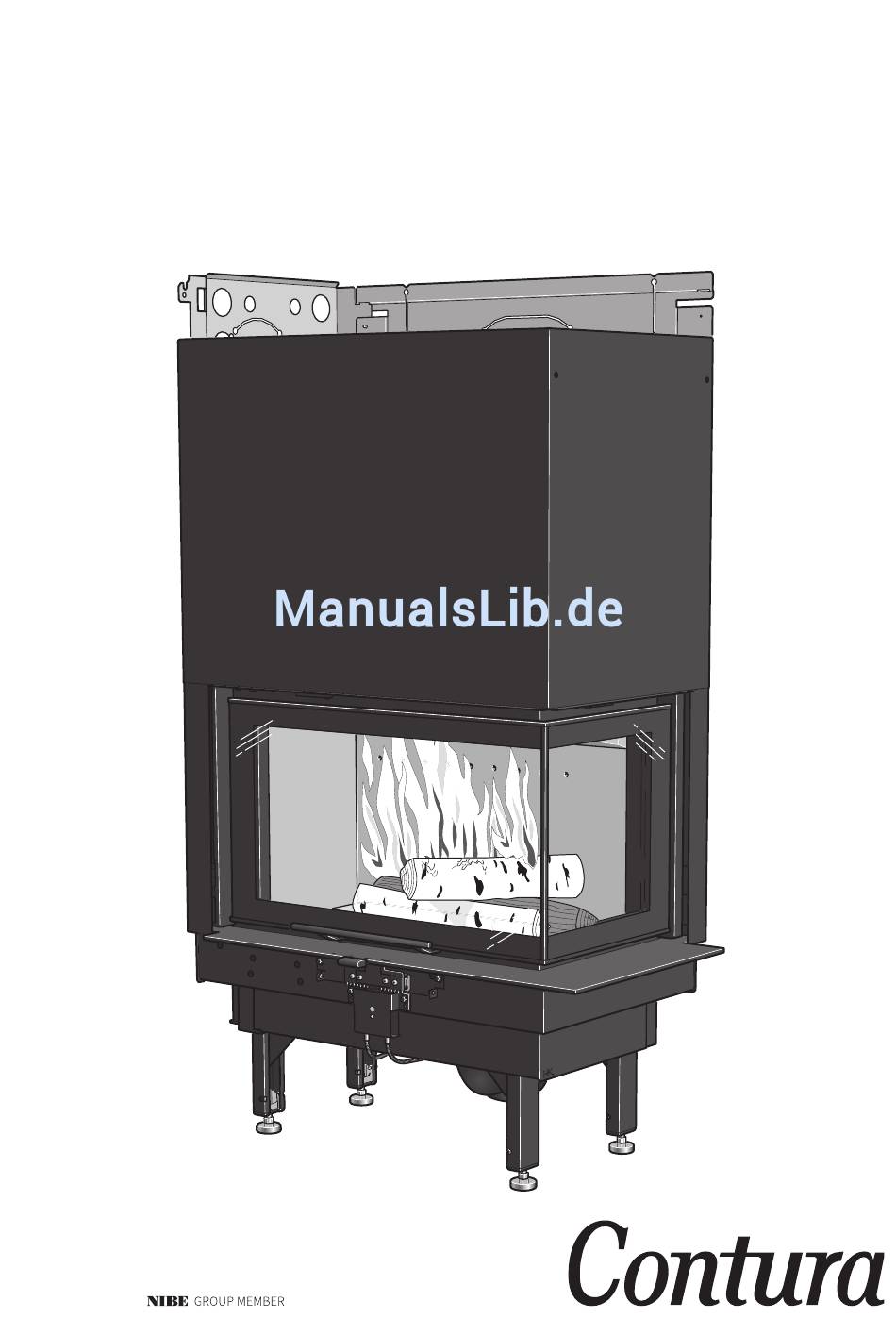

- Seite 1 Installations- anleitung C i40 www.contura.eu...
-
Seite 2: Leistungserklärung Gemäß Der Verordnung
ZERTIFIKAT Leistungserklärung gemäß der Verordnung (EU) 305/2011 Nr. Ci40-CPR-130912-SE-2 PRODUKT Produkttyp Einsatz für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura i40 Herstellungsnummer Siehe Typenschild am Einsatz Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10... - Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Heizkamin viel Freude haben werden. Als stolzer Besitzer eines Contura-Heizkamin haben Sie sich für ein Produkt mit zeitlosem Design und langer Lebensdauer entschieden. Contura- Produkte zeichnen sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine...
-
Seite 4: Technische Daten
5-10 kW Diese Anleitung beschreibt die Montage Ist der Boden unter dem Einsatz brennbar, Nennleistung 7 kW und Installation von Contura i40. Um eine muss er durch ein nicht brennbares Wirkungsgrad maximale Funktionalität und Sicherheit des Material geschützt werden, z.B. -
Seite 5: Vor Der Installation
WICHTIGE ABMESSUNGEN/VOR DER INSTALLATION Wichtige Abmessungen C i40 355* Außengew. Ø150 Utv. Ø 150 Justerbar fot Tilluftsstos Ø100 Zuluftanschluss Ø100 Verstellbarer Fuß * Werkseitige Voreinstellung, vorbereitet für Contura-Verkleidung Vor der Installation Öffnen der Tür... - Seite 6 VOR DER INSTALLATION Entnehmen Sie die losen Komponenten aus der Brennkammer. Der Einsatz ist über die beiden Schienen an der Palette befestigt. Lösen Sie die Schrauben und demontieren Sie die Befestigungswinkel. Bringen Sie die Schrauben wieder an den Beinen an, bevor Sie den Einsatz von der Palette bewegen.
- Seite 7 Die Führungsschienen der Tür sind werkseitig mit Spezialfett geschmiert, das beständig gegenüber hohen Temperaturen ist. Normalerweise ist dieses Fett auf dem Markt schwer erhältlich. Um dieses Spezialfett zum Schmieren der Schienen zu bestellen, empfehlen wir Ihnen, sich an einen Contura- Händler zu wenden.
-
Seite 8: Montage Der Brennraumauskleidung
VOR DER INSTALLATION Montage der Brennraumauskleidung... - Seite 9 VOR DER INSTALLATION...
-
Seite 10: Montage Der Strahlungsbleche
VOR DER INSTALLATION Montage der Strahlungsbleche 1 0 m m... - Seite 11 VOR DER INSTALLATION...
- Seite 12 VOR DER INSTALLATION Powerstone-Montage...
- Seite 13 VOR DER INSTALLATION Montieren Sie den Powerstone- Block gemäß Abbildung. Sorgen Sie für einen ausreichenden Freiraum für die ungehinderte Bewegung des Gegengewichts. Testen Sie dies durch Öffnen/ Schließen der Tür.
-
Seite 14: Zufuhr Von Verbrennungsluft
Dichtungsmasse eine Dichtung zwischen Rohr und Wand (bzw. Boden) angebracht werden. Der Verbrennungsluftschlauch mit Kondensationsschutz im Contura Frischluftanschlussset hat eine Länge von 1000 mm. Im Contura Frischluftanschlussset finden Sie alle Bauteile, um eine fachgerechte Zuluft zu erstellen. Alu-Flexrohr, Kondensationsschutz, Wanddurchführung, Isolationsrosette für... -
Seite 15: Rückseitiger Anschluss
SCHORNSTEIN Schornstein Der Einsatz darf an einen Schornstein angeschlossen werden, Beachten Sie, dass ein Rauchkanal mit scharfen Biegungen der für eine Rauchgastemperatur von 350°C ausgelegt ist. Der und horizontalem Verlauf den Schornsteinzug verringert. Die Außendurchmesser des Anschlussstücks beträgt Ø mm. Der maximale horizontale Rauchkanallänge beträgt 1 m, wenn Einsatz benötigt einen Schornsteinzug von mindestens -12 Pa. -
Seite 16: Einsatzmontage
EINSATZMONTAGE Einsatzmontage Bei der Einsatzmontage müssen angrenzende Wände, die nicht Bei einem Anschluss an einem Edelstahlschornsteins verweisen als Brandmauern eingestuft oder aus anderen Gründen für eine wir auf die Montageanleitung des entsprechenden Fabrikats. Wärmeeinwirkung ungeeignet sind, durch nicht brennbares Beachten Sie die geltenden Sicherheitsabstände zwischen dem Baumaterial gemäß... -
Seite 17: Endabnahme Der Installation
EINSATZMONTAGE Installationsbeispiele Wände aus brennbarem Wände aus nicht brennbarem Material, Material an denen kein Kontakt zu brennbarem Sofern nicht anders Material besteht und die daher keine angegeben, sind die Maße Mindeststärke aufweisen müssen. Minimalwerte, die nicht unterschritten werden dürfen. Schornsteinabzug Wände aus nicht brennbarem Material bestehen in den Installationsbeispielen aus 100-mm-Leichtbeton. - Seite 18 EINSATZMONTAGE Abdichtung Avtätning Querschnitt aus 600 cm Querschnitt aus 600 cm Area ut 600 cm Area ut 600 cm Querschnitt ein 600 cm Querschnitt ein 600 cm Area in 600 cm Area ut 600 cm * Mit Powerstone Querschnitt aus 600 cm Area ut 600 cm Querschnitt aus 600 cm Area ut 600 cm...
- Seite 20 NIBE AB · Box 134 · SE-285 23 · Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu 811210 IAV SE-EX Ci40-12 ändern. Die aktuelle Version dieser Heizinstruktion kann 2017-05-23 unter www.contura.eu heruntergeladen werden.
