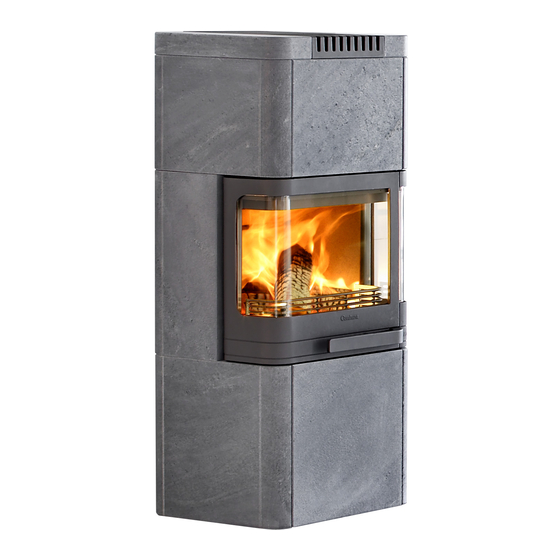

Inhaltszusammenfassung für Contura C 26T Niedrig

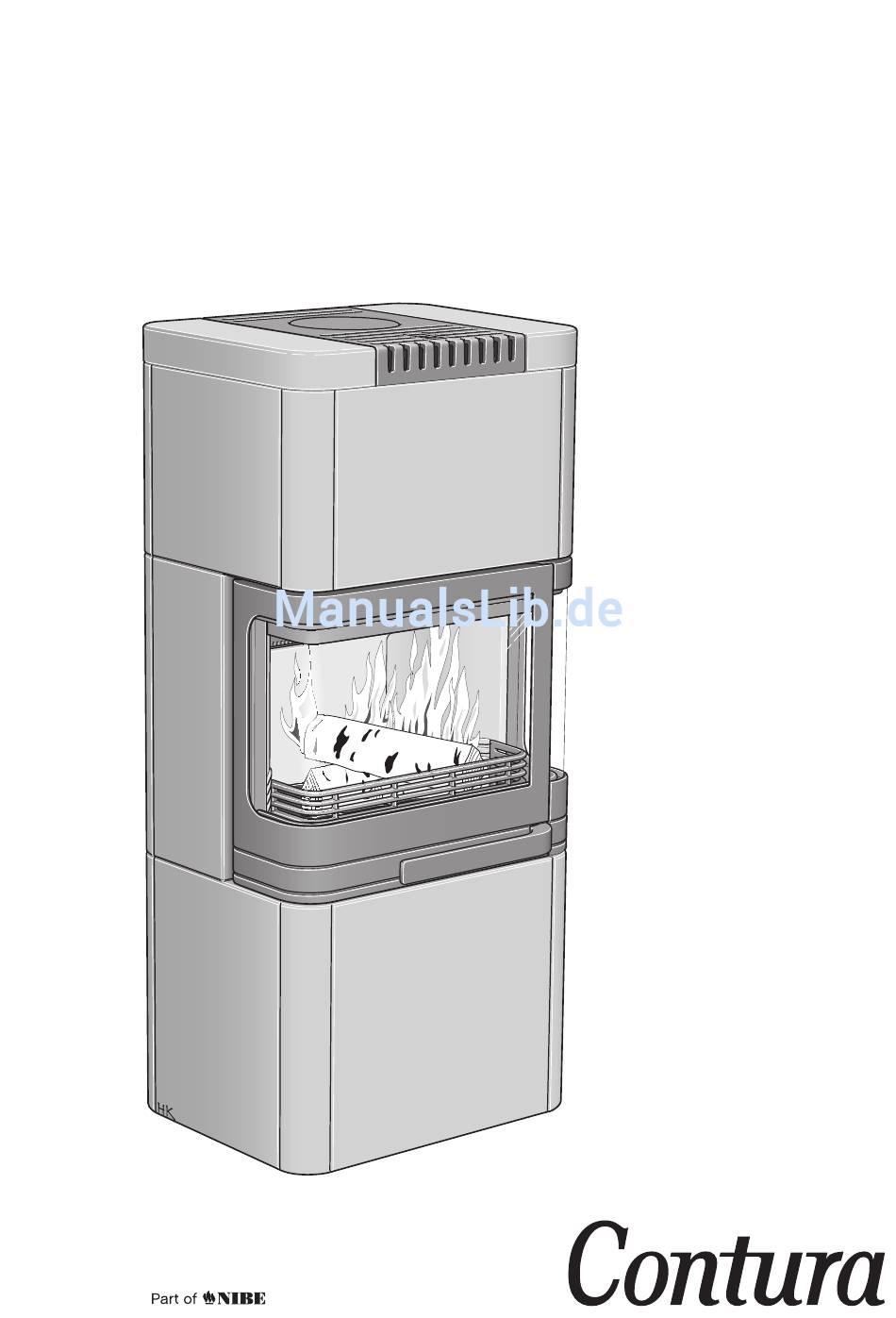

- Seite 1 Installations- anleitung C 26T Niedrig www.contura.eu...
-
Seite 2: Hersteller
ZERTIFIKAT LEISTUNGSDEKLARATION Nr. C26T-CPR-130617-SE-1 PRODUKT Produkttyp Kaminofen für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura 26T Herstellungsnummer Siehe Typenschild am Kaminofen Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Schweden KONTROLLE Gemäß... - Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine...
-
Seite 4: Technische Daten
FAKTEN Technische Daten Wichtige Hinweise! Montage durch Tragender Untergrund Leistung 3-9 kW Nennleistung 6 kW Fachpersonal Stellen Sie sicher, dass der Fußboden eine Wirkungsgrad ausreichende Tragfähigkeit für Kaminofen Diese Anleitung beschreibt die Montage und Schornstein aufweist. Kaminofen und Installation von Kaminöfen. Um eine Modell C26T Niedrig und Schornstein können normalerweise... -
Seite 5: Zufuhr Von Verbrennungsluft
ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird. -
Seite 6: Schornsteinanschluss
Anschlussrohr auf das Anschlussstück gesetzt wird. Ist eine weitere Dichtung erforderlich, kann Kesselkitt verwendet werden. Reinigen Zum Reinigen muss die Rauchumlenkplatte entfernt werden. Bei der Contura 20-Serie wird dazu die Umlenkplatte angehoben und zur Seite geschoben. - Seite 7 INSTALLATIONSABSTÄNDE Installationsabstände C 26T Niedrig A = Höhe vom Boden bis zum Schornsteinanschluss an der Oberseite B = Höhe vom Boden bis zur Mitte des Schornsteinanschlusses an der Rückseite Brennbare Decke C = Abstand von der Rückseite bis zur Mitte des Schornsteinanschlusses an der Oberseite Positionieren Sie den D = Abstand von der Rückseite bis zum Schornsteinanschluss an der Rückseite...
-
Seite 8: Montage Von C 26T Niedrig
MONTAGE Montage von C 26T Niedrig Der Kaminofen erfordert eine ebene und horizontale Aufstellungsfläche, damit die Schicht nicht schräg und ungleichmäßig angebracht wird. Andernfalls können sich übermäßig große Zwischenräume bilden und ungerade Verbindungslinien entstehen. Kontrollieren Sie während der Montage, dass alle Steine waagerecht stehen und alle Elemente innerhalb einer Schicht dieselbe Höhe aufweisen. - Seite 9 MONTAGE Positionieren Sie das Profil an der seitlichen Steinkante. Ziehen Sie diese Schraube erst an, nachdem der nächste Stein angebracht wurde.
- Seite 10 MONTAGE Drücken Sie die Profile beim Anziehen der Schrauben so weit wie möglich nach oben. Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden.
- Seite 11 MONTAGE Stellschrauben werden im Rückenblech angebracht, um die oberen Steine zu stützen. Justieren Sie diese so, dass sie sich mit der Oberseite der seitlichen Steine auf einer Höhe befinden. Stellen Sie sicher, dass die Klappe problemlos geöffnet und geschlossen werden kann.
- Seite 12 NIBE AB · Box 134 · 285 23 Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu ändern. 811091 IAV SE-EX C26T Niedrig -4 Die aktuelle Version dieser Heizinstruktion kann unter 2013-11-13 www.contura.eu heruntergeladen werden.
