Schornsteinanschluss
• Der Kaminofen erfüllt die Anforderungen für den Anschluss an
einen Schornstein, der für eine Rauchgastemperatur von 350°C
ausgelegt ist.
• Das Anschlussstück besitzt einen Außendurchmesser von 150 mm.
• Der Kaminofen benötigt einen Schornsteinzug von mindestens
-12 Pa. Der Zug richtet sich primär nach Länge und Querschnitt
des Schornsteins sowie nach dessen Druckdichtheit. Die minimal
empfohlene Schornsteinlänge beträgt 3.5 m. Der geeignete
Querschnittsbereich liegt bei 150-200 cm² (140-160 mm
Durchmesser).

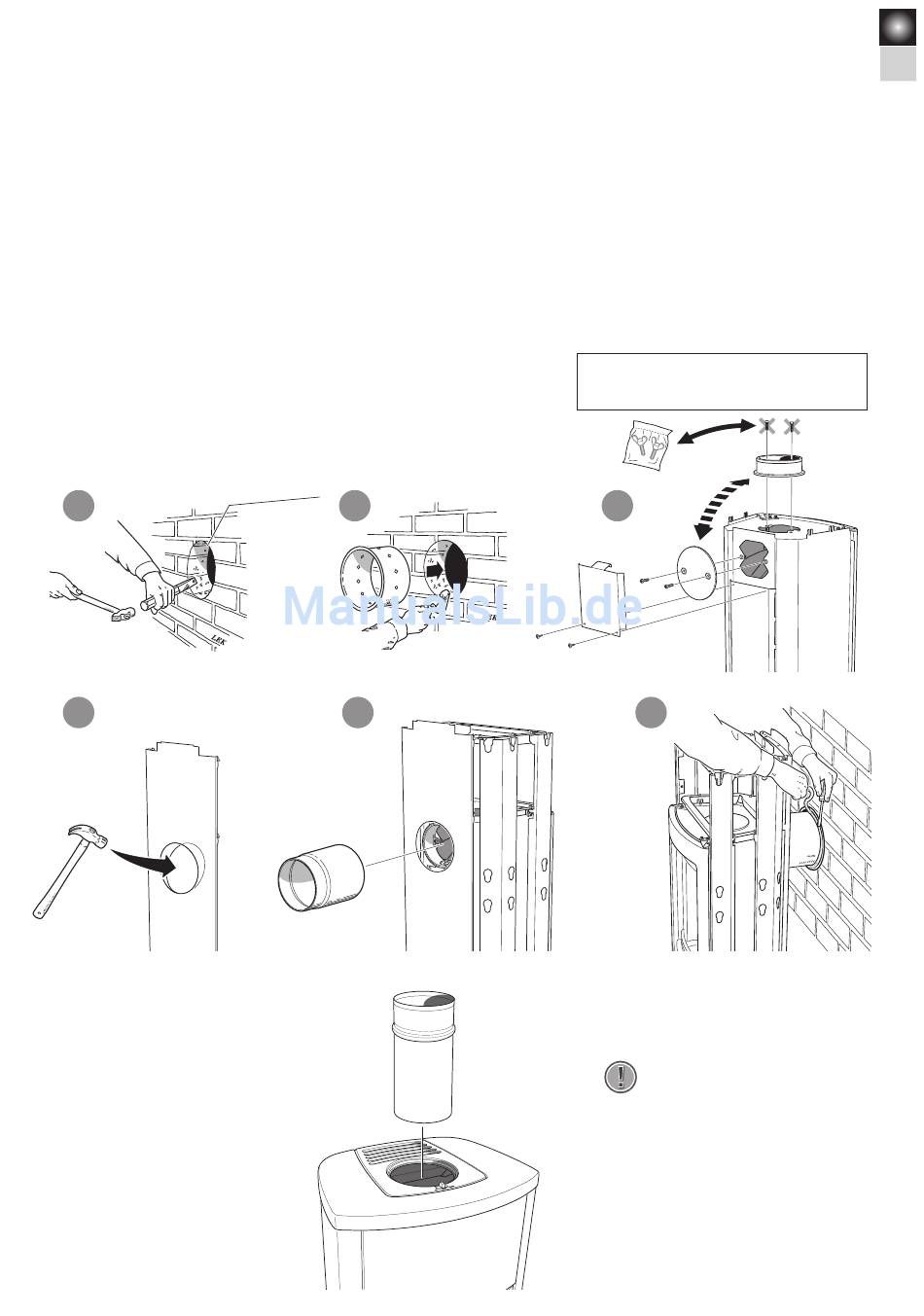

Rückseitiger Anschluss an einen gemauerten
Schornstein
Das Rückenblech muss montiert sein, bevor ein Schornsteinanschluss
an der Rückseite erfolgt.
Ø
c a 1 8 0 m m
Ø
1
4
Oberer Anschluss an den
Schornstein
Das Warmluftgitter muss montiert sein,
bevor ein Schornsteinanschluss an der
Oberseite erfolgt.
c a 1 8 0 m m
2
5
• Ein Rauchkanal mit scharfen Biegungen und horizontalem
Verlauf verringert den Schornsteinzug. Die maximale horizontale
Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge
bei mindestens 5 m liegt.
• Der Rauchkanal muss über seine gesamte Länge gereinigt werden
können. Die Reinigungsöffnungen müssen leicht erreichbar sein.
• Kontrollieren Sie genauestens, ob der Schornstein dicht ist. An
Reinigungsöffnungen und Rohranschlüssen dürfen keine Luftlecks
vorkommen.
Dem Beutel mit dieser Installationsanleitung
liegen zwei Flügelschrauben für die Abdeckung bei.
3
6
!
SCHORNSTEIN
Achten Sie darauf, dass die
Dichtung des Anschlussstücks
nicht verrutscht, wenn
das Anschlussrohr auf das
Anschlussstück gesetzt wird.
Ist eine weitere Dichtung
erforderlich, kann Kesselkitt
verwendet werden.
DE
25
