7.7.1.1 Bildschirm
Zur Sicherung gegen unbefugte Verwendung ist der Bildschirm abnehmbar. Zum
Abnehmen die Arretierungslasche nach unten drücken und den Bildschirm nach
vorne schieben. An der Endposition kann der Bildschirm nach oben aus der Halte-
rung herausgenommen werden.

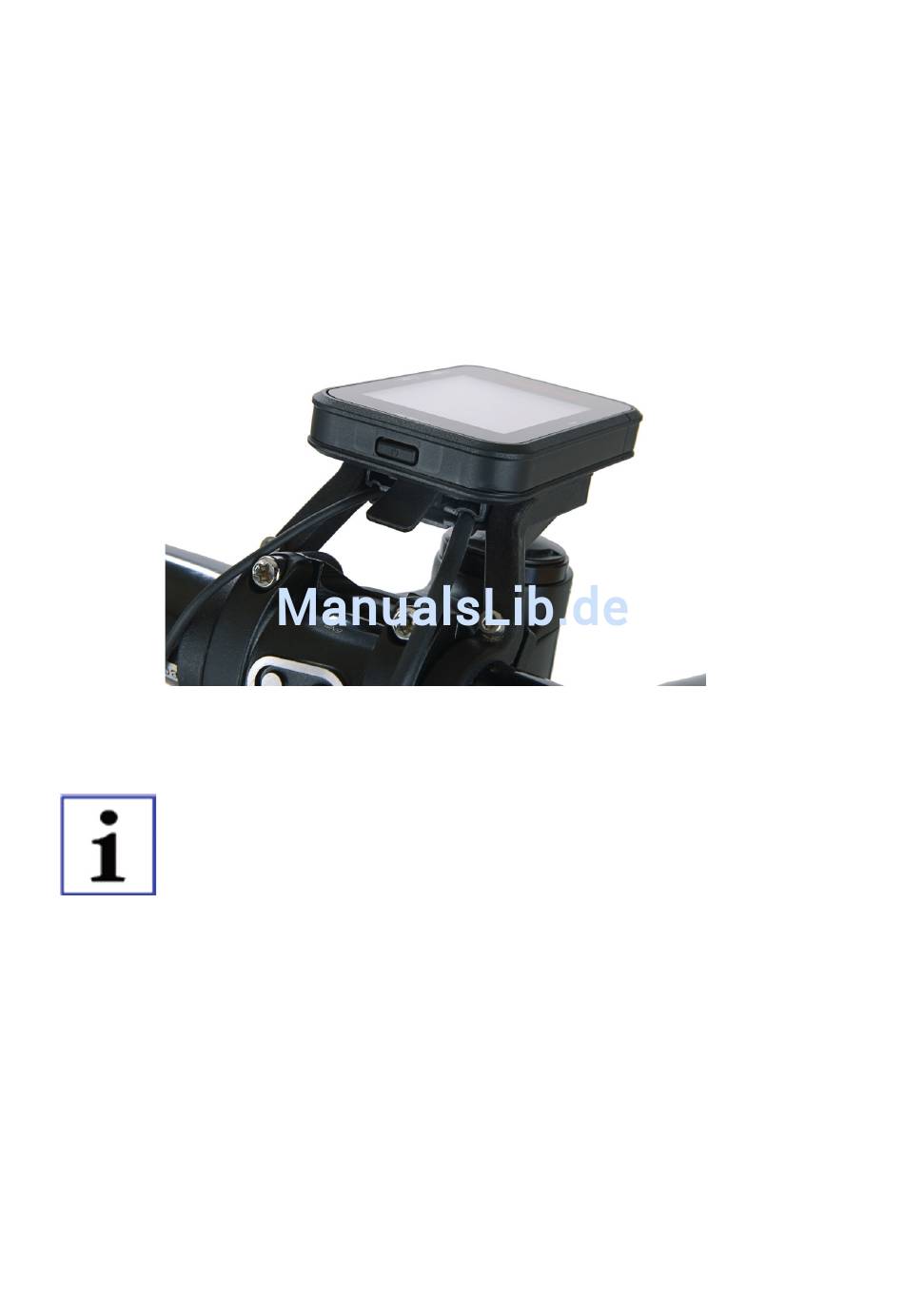

Abbildung 32: Bildschirm Marquardt und Arretierungslasche
Zum Anbau den Bildschirm in die Bildschirmhalterung einlegen und bis zum An-
schlag nach unten schieben.
INFO
Durch das Abnehmen des Bildschirms kann das System außer Be-
trieb gesetzt werden.
Der Bildschirm hat drei Taster:
MENU – Taster: Mit dem rechts angeordnetem Taster MENU lässt sich die Einstel-
lung der angezeigten Information variieren
LIGHT – Taster: Mit dem rechts angeordnetem Taster LIGHT lässt sich die Licht-
funktion wechseln
ON/OFF – Taster: Mit dem in Fahrtrichtung angeordnetem Taster on/off lässt sich
der Betriebszustand des Systems verändern
57
