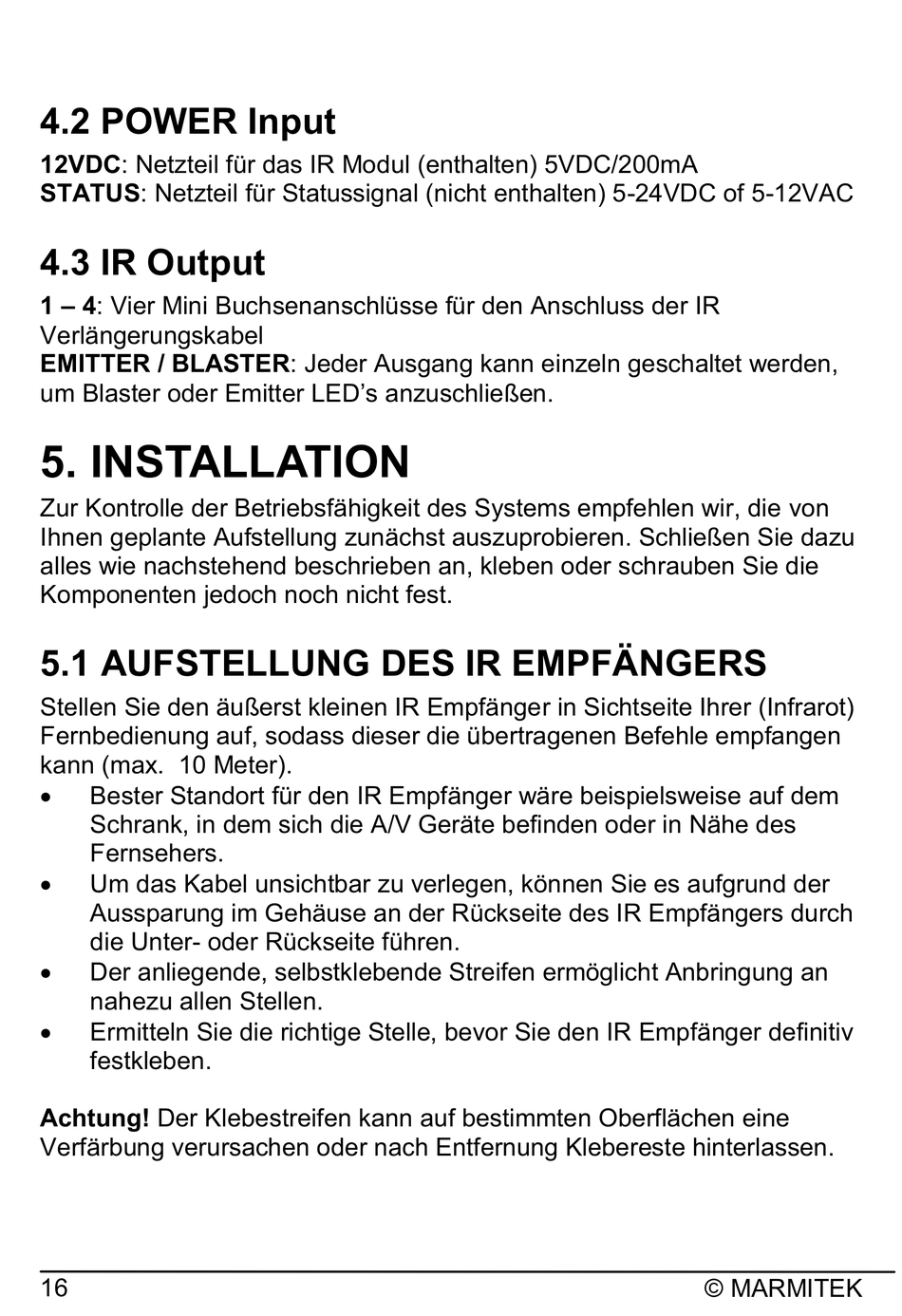

4.2 POWER Input

12VDC: Netzteil für das IR Modul (enthalten) 5VDC/200mA
STATUS: Netzteil für Statussignal (nicht enthalten) 5-24VDC of 5-12VAC

4.3 IR Output

1 – 4: Vier Mini Buchsenanschlüsse für den Anschluss der IR
Verlängerungskabel
EMITTER / BLASTER: Jeder Ausgang kann einzeln geschaltet werden,
um Blaster oder Emitter LED's anzuschließen.

5. INSTALLATION

Zur Kontrolle der Betriebsfähigkeit des Systems empfehlen wir, die von
Ihnen geplante Aufstellung zunächst auszuprobieren. Schließen Sie dazu
alles wie nachstehend beschrieben an, kleben oder schrauben Sie die
Komponenten jedoch noch nicht fest.
5.1 AUFSTELLUNG DES IR EMPFÄNGERS
Stellen Sie den äußerst kleinen IR Empfänger in Sichtseite Ihrer (Infrarot)
Fernbedienung auf, sodass dieser die übertragenen Befehle empfangen
kann (max. 10 Meter).
x
Bester Standort für den IR Empfänger wäre beispielsweise auf dem
Schrank, in dem sich die A/V Geräte befinden oder in Nähe des
Fernsehers.
x
Um das Kabel unsichtbar zu verlegen, können Sie es aufgrund der
Aussparung im Gehäuse an der Rückseite des IR Empfängers durch
die Unter- oder Rückseite führen.
x
Der anliegende, selbstklebende Streifen ermöglicht Anbringung an
nahezu allen Stellen.
x
Ermitteln Sie die richtige Stelle, bevor Sie den IR Empfänger definitiv
festkleben.
Achtung! Der Klebestreifen kann auf bestimmten Oberflächen eine
Verfärbung verursachen oder nach Entfernung Klebereste hinterlassen.
