L' IR Control 10™ consiste di tre componenti principali;
(1) Ricevitore IR
Il ricevitore IR riceve i comandi a infrarossi dal vostro telecomando e li
trasmette all'IR Module.
(2) IR Module
L'IR Module riceve i comandi a infrarossi dal ricevitore IR, li elabora e li
trasmette a tutti i cavi di prolunga IR collegati.
(3) Prolunga IR con due LED emittenti
La prolunga IR riceve i commandi a infrarossi del modulo IR e li converte a
segnali a infrarossi tramite i LED IR. I LED emittenti IR hanno una portata
limitata e perciò devono essere attaccati precisamente sulla finestra IR del
dispositivo A/V da comandare.

4. COLLEGAMENTI

L'IR Module è il componente principale che collega tra di loro i ricevitori IR,
l'adattatore di alimentazione ed i cavi di prolunga IR. Per approfittare
ottimamente di tutte le possibilità si spiegano tutti i collegamenti del modulo
IR qui sotto.

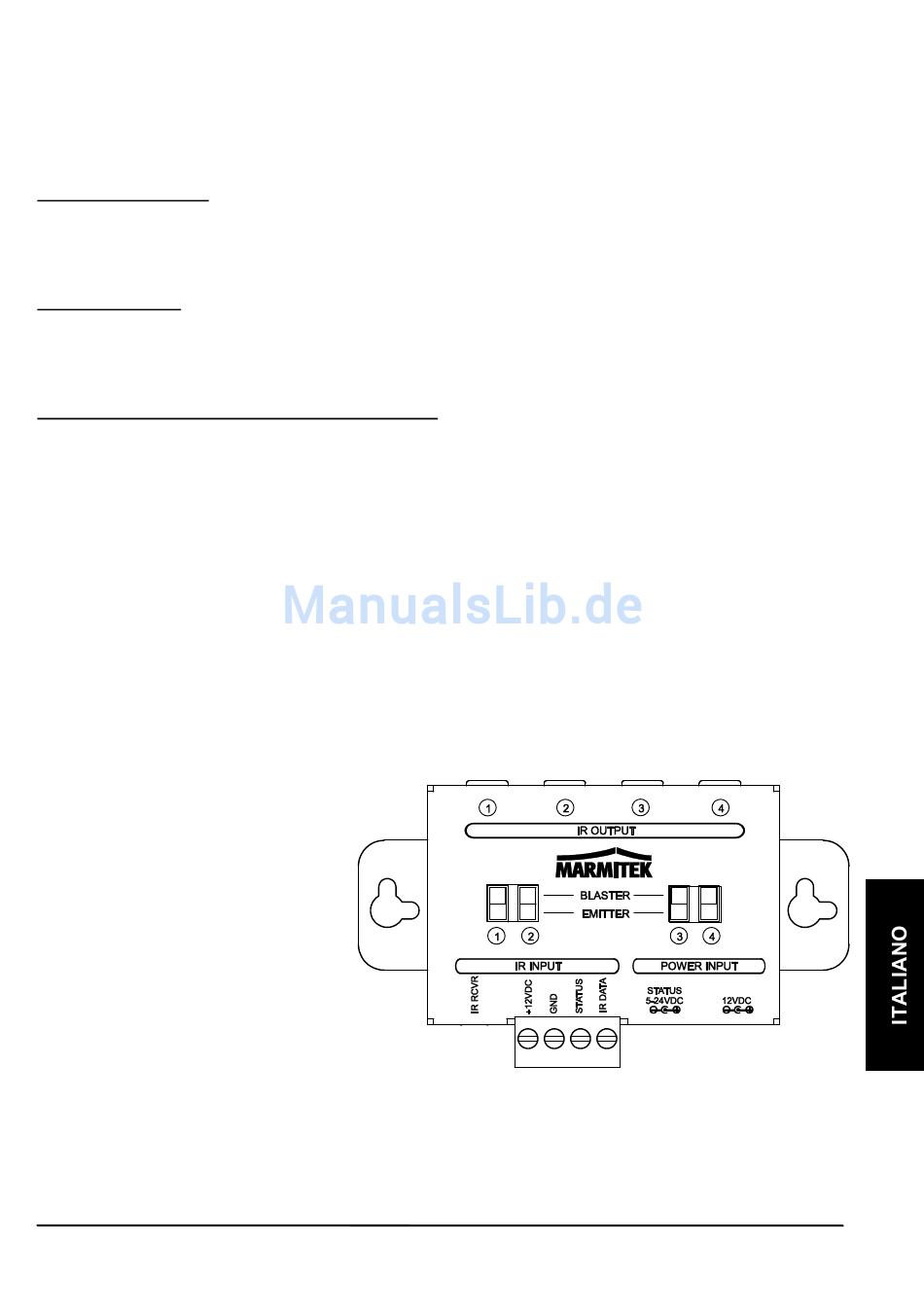

4.1. Ingresso IR

IR RCVR: ingresso IR
standard (connettore jack
3.5mm) per il ricevitore IR
fornito
MORSETTO A VITE:
ingresso IR per collegare in
parallelo al massimo 6
ricevitori
+12VDC:Rosso GND: Nero STATUS: Giallo IR DATA: Bianco
IR CONTROL 10™ 45
