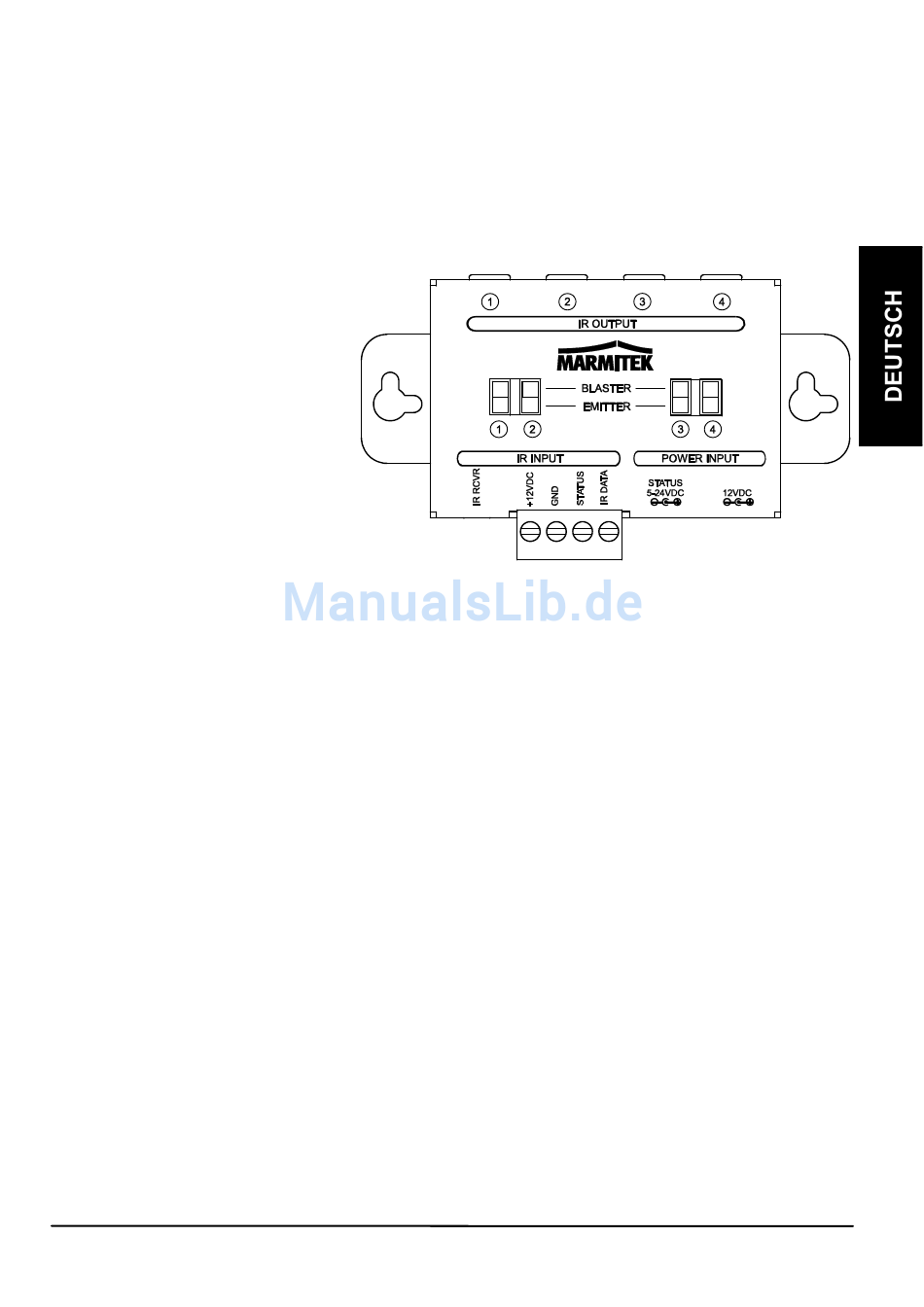

4. ANSCHLÜSSE
Das IR Modul ist der Hauptbestandteil der IR Empfänger, Netzteil und IR
Verlängerungskabel miteinander verbindet. Um alle Möglichkeiten optimal
nutzen zu können, werden nachstehend sämtliche Anschlüsse des IR
Moduls erläutert.
4.1 IR Input
IR RCVR:
Regulärer IR Eingang
(3.5mm Buchse) für
enthaltenen IR Empfänger
SCHRAUBTERMINAL:
IR Eingang, woran parallel
maximal 6 IR Empfänger
anschlossen werden
können.
+12VDC: Rot GND: Schwarz STATUS: Gelb IR DATEN: Weiß

4.2 POWER Input

12VDC: Netzteil für das IR Modul (enthalten) 5VDC/200mA
STATUS: Netzteil für Statussignal (nicht enthalten) 5-24VDC of 5-12VAC
Einige A/V Geräte (wie AV Empfänger) haben rückseitig ein Schaltnetzteil
(230VAC). Dieser Ausgang schaltet ebenfalls EIN und AUS, wenn das A/V
Gerät EIN oder AUS geschaltet wird. Wird an das Schaltnetzteil ein
Speisungsadapter (5-24VDC of 5-12VAC) angeschlossen und mit dem
STATUS Eingang des IR Moduls verbunden, dann wird ein Signal zum IR
Empfänger gesendet. Am IR Empfänger leuchter eine GRÜNE Lampe,
wenn das A/V Gerät EIN geschaltet ist.
4.3 IR Output
1 - 4: Vier Mini Buchsenanschlüsse für den Anschluss der IR
Verlängerungskabel
EMITTER / BLASTER: Jeder Ausgang kann einzeln geschaltet werden, um
Blaster oder Emitter LED's anzuschließen.
IR CONTROL 10/11 XTRA™ 15
