De IR Control 10™ bestaat uit drie hoofd onderdelen;
(1) IR ontvanger
De IR ontvanger vangt infrarood commando's op van uw eigen
afstandsbediening en stuurt deze door naar de IR Module.
(2) IR Module
De IR Module ontvangt de infrarood commando's van de IR ontvanger,
verwerkt deze en stuurt ze door naar alle aangesloten IR verlengkabels.
(3) IR verlengkabel met twee emitter leds
De IR verlengkabel ontvangt de infrarood commando's van de IR Module en
zet deze via de IR leds om naar infrarood signalen. De IR emitter leds
hebben een beperkt bereik en moeten daarom nauwkeurig op het IR venster
van het te bedienen A/V apparaat geplakt worden.

4. AANSLUITINGEN

De IR Module is het hoofdonderdeel dat IR ontvangers, voedingsadapter en
IR verlengkabels met elkaar verbindt. Om alle mogelijkheden optimaal te
kunnen benutten worden hieronder alle aansluitingen van de IR Module
uitgelegd.

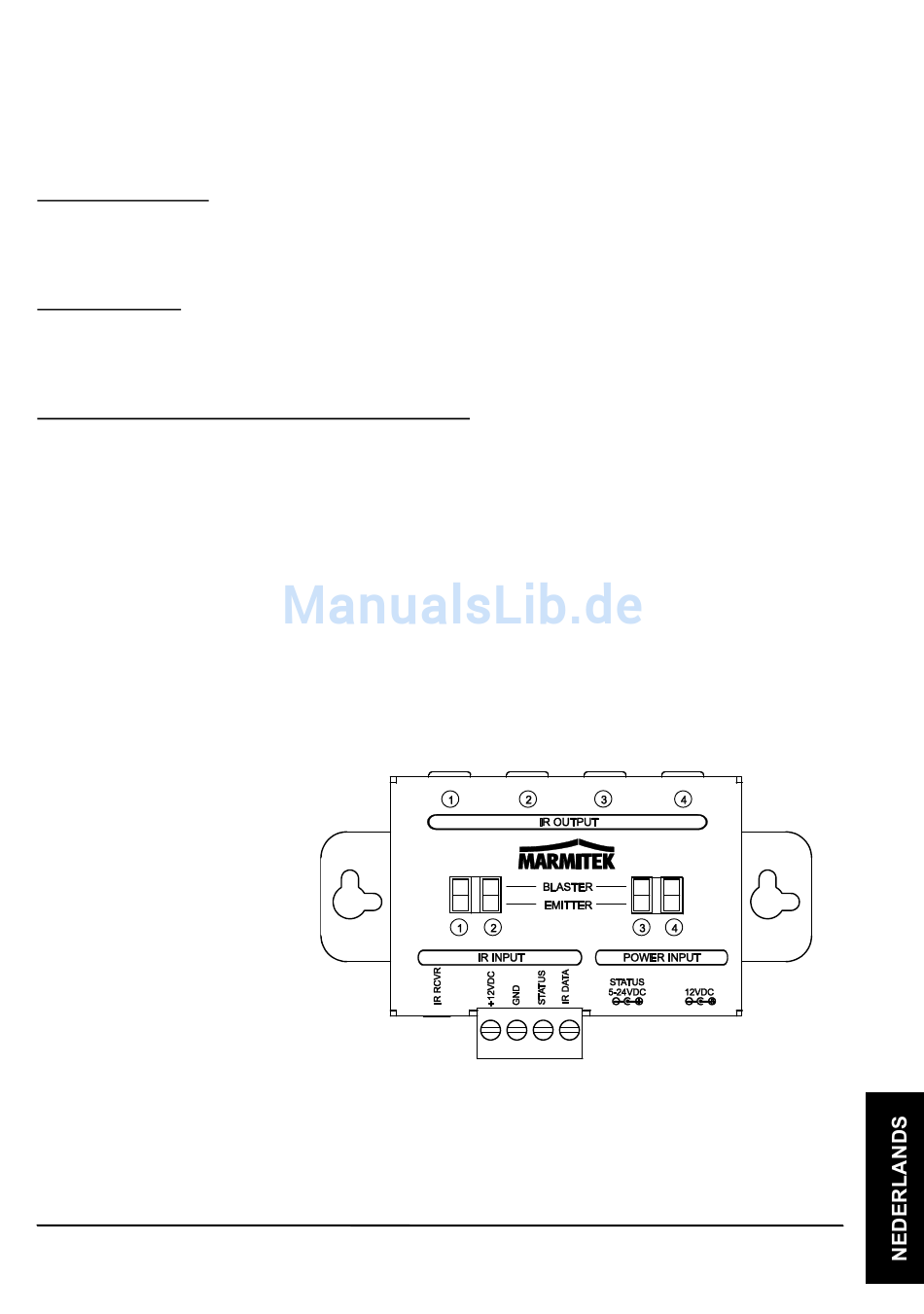

4.1. IR input

IR RCVR: standaard IR
ingang (3.5mm jack)
voor de meegeleverde
IR Ontvanger
SCHROEFTERMINAL:
IR ingang om maximaal
6 IR Ontvangers in
parallel aan te sluiten.
+12VDC: Rood GND: Zwart STATUS: Geel IR DATA: Wit
IR CONTROL 10™ 55
