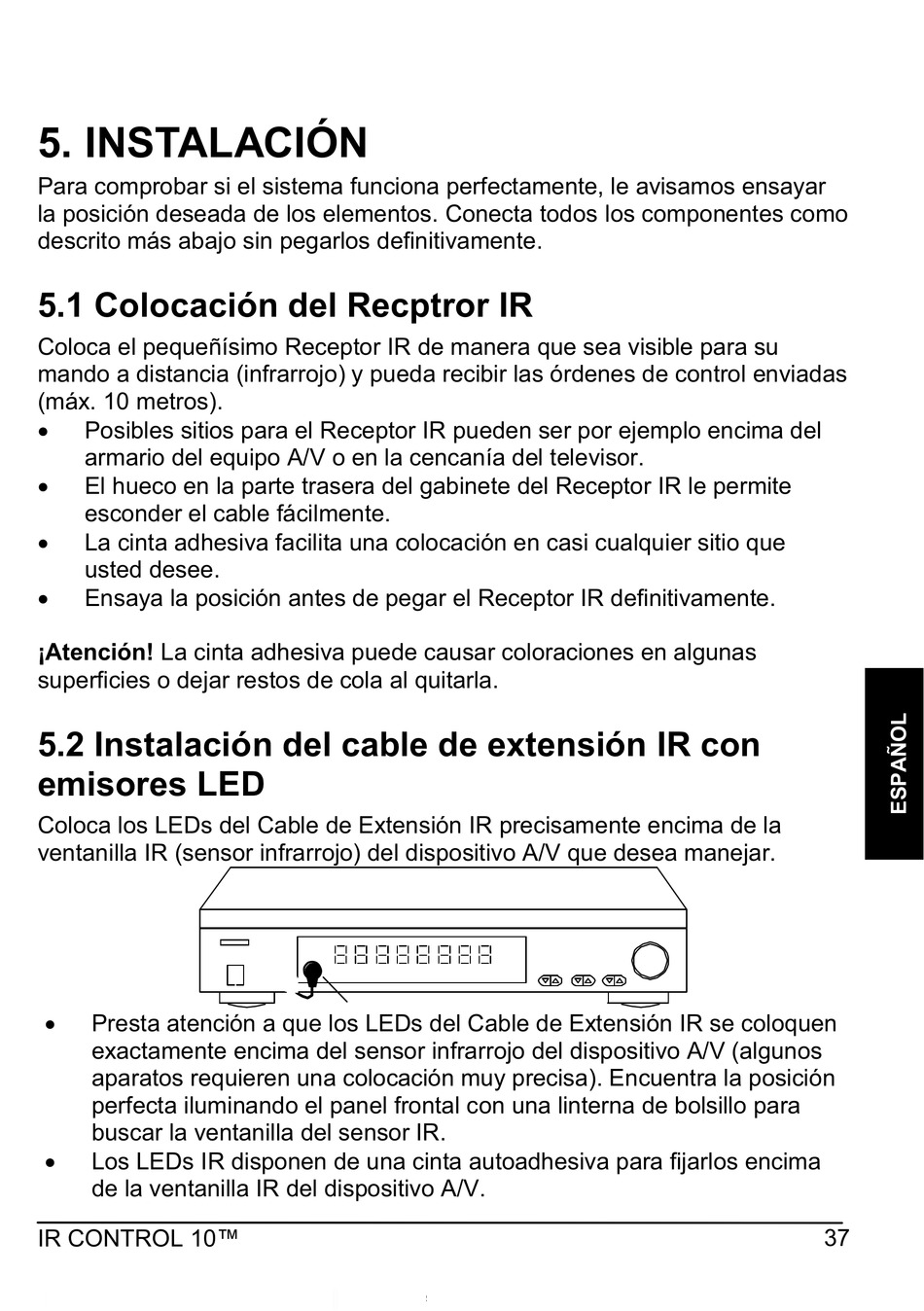

5. INSTALACIÓN
Para comprobar si el sistema funciona perfectamente, le avisamos ensayar
la posición deseada de los elementos. Conecta todos los componentes como
descrito más abajo sin pegarlos definitivamente.
5.1 Colocación del Recptror IR
Coloca el pequeñísimo Receptor IR de manera que sea visible para su
mando a distancia (infrarrojo) y pueda recibir las órdenes de control enviadas
(máx. 10 metros).
x
Posibles sitios para el Receptor IR pueden ser por ejemplo encima del
armario del equipo A/V o en la cencanía del televisor.
x
El hueco en la parte trasera del gabinete del Receptor IR le permite
esconder el cable fácilmente.
x
La cinta adhesiva facilita una colocación en casi cualquier sitio que
usted desee.
x
Ensaya la posición antes de pegar el Receptor IR definitivamente.
¡Atención! La cinta adhesiva puede causar coloraciones en algunas
superficies o dejar restos de cola al quitarla.
5.2 Instalación del cable de extensión IR con
emisores LED
Coloca los LEDs del Cable de Extensión IR precisamente encima de la
ventanilla IR (sensor infrarrojo) del dispositivo A/V que desea manejar.
x
Presta atención a que los LEDs del Cable de Extensión IR se coloquen
exactamente encima del sensor infrarrojo del dispositivo A/V (algunos
aparatos requieren una colocación muy precisa). Encuentra la posición
perfecta iluminando el panel frontal con una linterna de bolsillo para
buscar la ventanilla del sensor IR.
x
Los LEDs IR disponen de una cinta autoadhesiva para fijarlos encima
de la ventanilla IR del dispositivo A/V.
IR CONTROL 10™ 37
