Le IR Control 10™ se compose de trois parties principales ;
(1) Le Récepteur IR
Le Récepteur IR reçoit des ordres infrarouges de votre télécommande et les
transmet vers le IR Module.
(2) Le Module IR
Le Module IR reçoit les ordres infrarouges du récepteur IR, les traite et les
transmet vers tous les câbles d'extension IR connectés.
(3) Câble d'extension IR avec deux LEDs émetteur
Le câble d'extension IR reçoit les ordres infrarouges du module IR et par le
biais des LEDs IR il les convertit en signaux infrarouges. Les LEDs émetteur
IR ont une portée limitée et c'est pourquoi elles doivent être collées avec
précision sur la fenêtre IR de l'appareil qui doit être commandé.

4. CONNEXIONS

Le Module IR est la partie principale qui relie les récepteurs IR, l'adaptateur
secteur et les câble d'extension IR entre eux. Afin de pouvoir utiliser toutes
les possibilités de façon optimale toutes les connexions du Module IR sont
expliquées ci-dessous.
4.1 Entrée IR

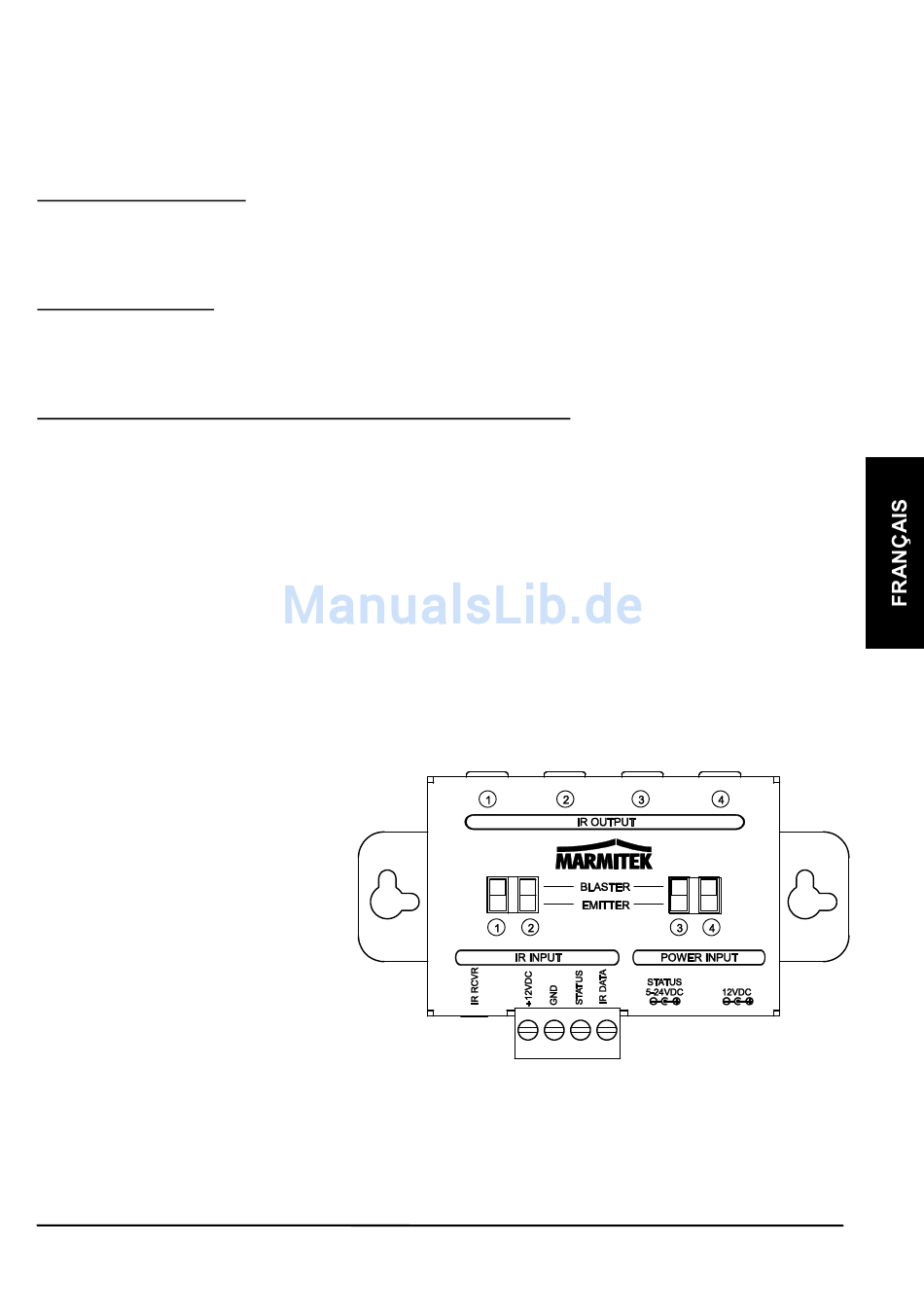

RCVR IR : entrée IR
standard (3.5mm jack) pour
le Récepteur IR qui est
fourni
BORNIER À VIS : Entrée
IR pour connecter en
parallèle au maximum 6
Récepteurs IR.
+12VDC : Rouge GND : Noir STATUT : Jaune DONNÉES IR : Blanc
