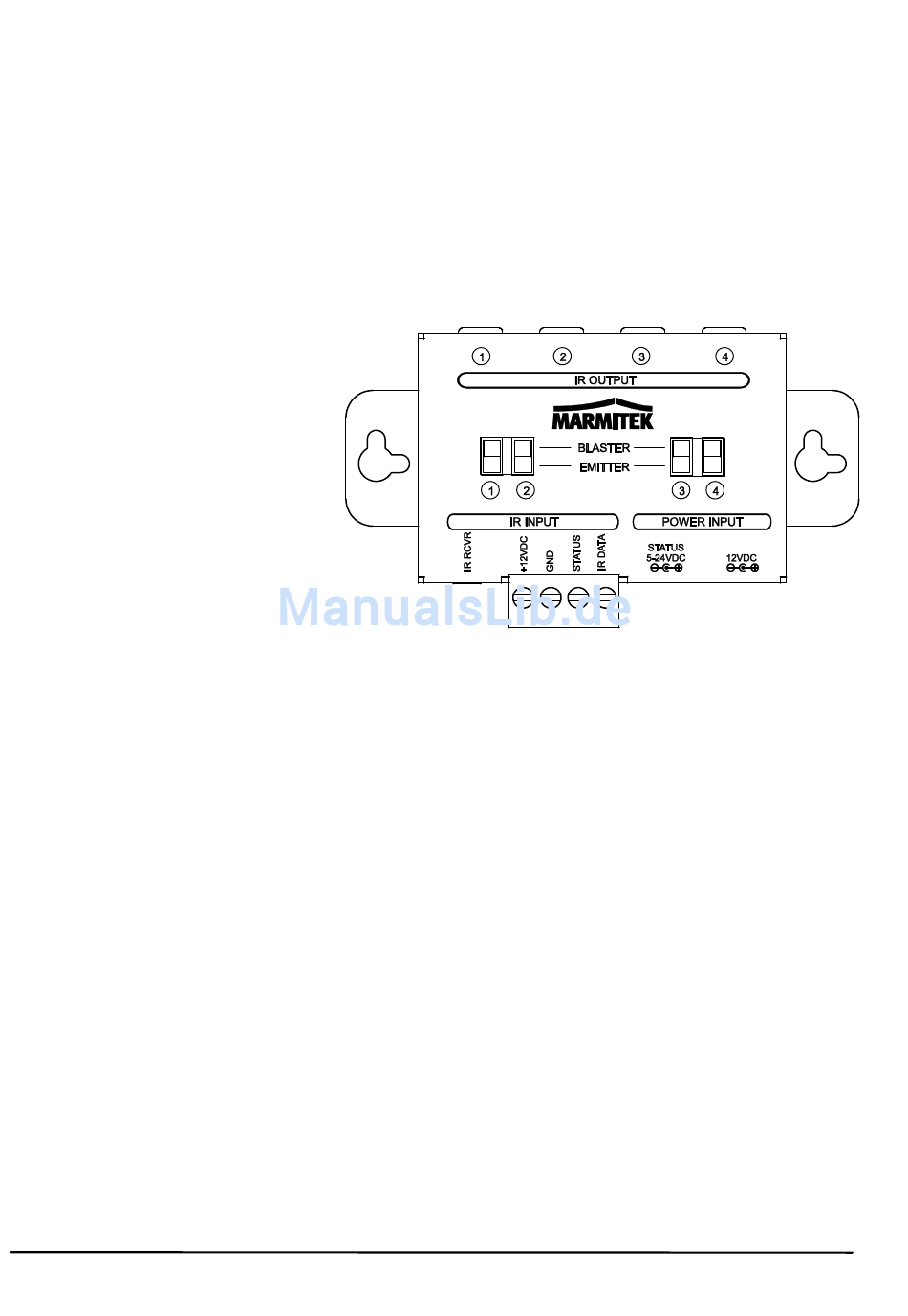

4. CONEXIONES

El IR Module es la parte principal para conectar los Receptores IR, el
adaptador de alimentación y los Cables de Extensión IR. Para disfrutar
óptimamente de todas las posibilidades de este módulo, todas las
conexiones se explican más abajo.

4.1. Entrada IR

IR RCVR: entrada IR
estándar (jack 3.5mm) para
el Receptor IR suministrado
TERMINAL DE
TORNILLO: Entrada IR
para conectar como
máximo 6 Receptores IR en
paralelo.
+12VDC: Rojo GND: Negro ESTADO: Amarillo DATOS IR: Blanco
4.2 Entrada ALIMENTACIÓN
12VDC: Adaptador de corriente para el Módulo IR (suministrado),
5VDC/200mA
ESTADO: Adaptador de corriente para la señal de Estado (no suministrado),
5-24VDC ó 5-12VAC

4.3 Salida IR

1 – 4:cuatro salidas mini jack para la conexión de cables de extensión IR.
EMISOR / BLASTER: cada salida es conmutable separadamente para
conectar blaster o emisores LED.
