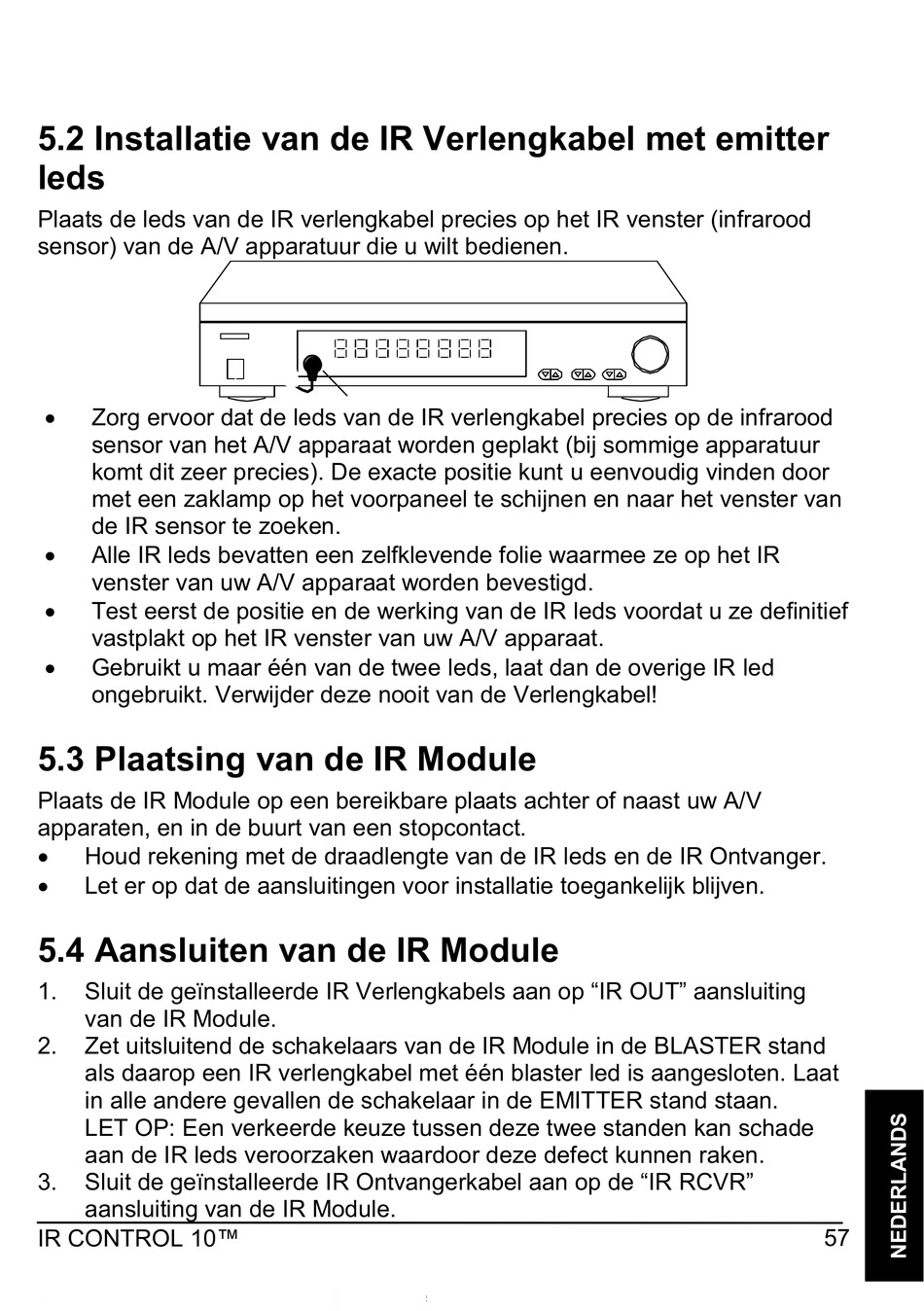

5.2 Installatie van de IR Verlengkabel met emitter
leds
Plaats de leds van de IR verlengkabel precies op het IR venster (infrarood
sensor) van de A/V apparatuur die u wilt bedienen.
x
Zorg ervoor dat de leds van de IR verlengkabel precies op de infrarood
sensor van het A/V apparaat worden geplakt (bij sommige apparatuur
komt dit zeer precies). De exacte positie kunt u eenvoudig vinden door
met een zaklamp op het voorpaneel te schijnen en naar het venster van
de IR sensor te zoeken.
x
Alle IR leds bevatten een zelfklevende folie waarmee ze op het IR
venster van uw A/V apparaat worden bevestigd.
x
Test eerst de positie en de werking van de IR leds voordat u ze definitief
vastplakt op het IR venster van uw A/V apparaat.
x
Gebruikt u maar één van de twee leds, laat dan de overige IR led
ongebruikt. Verwijder deze nooit van de Verlengkabel!

5.3 Plaatsing van de IR Module

Plaats de IR Module op een bereikbare plaats achter of naast uw A/V
apparaten, en in de buurt van een stopcontact.
x
Houd rekening met de draadlengte van de IR leds en de IR Ontvanger.
x
Let er op dat de aansluitingen voor installatie toegankelijk blijven.

5.4 Aansluiten van de IR Module

1. Sluit de geïnstalleerde IR Verlengkabels aan op "IR OUT" aansluiting
van de IR Module.
2. Zet uitsluitend de schakelaars van de IR Module in de BLASTER stand
als daarop een IR verlengkabel met één blaster led is aangesloten. Laat
in alle andere gevallen de schakelaar in de EMITTER stand staan.
LET OP: Een verkeerde keuze tussen deze twee standen kan schade
aan de IR leds veroorzaken waardoor deze defect kunnen raken.
3. Sluit de geïnstalleerde IR Ontvangerkabel aan op de "IR RCVR"
aansluiting van de IR Module.
IR CONTROL 10™ 57
