- Seite 1 PeakTech 1645 ® Bedienungsanleitung / Operation manual Digital - Zangenmessgerät / Digital Clamp Meter...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend Festlegung Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie III 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc. - Seite 3 Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind Ansprüchen jeglicher ausgeschlossen. Dieses Gerät darf nicht hochenergetischen Schaltungen verwendet werden, es ist geeignet für Messungen in Anlagen der Überspannungskategorie III. Maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes) Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
- Seite 4 Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes. Messungen von Spannungen über 35 V DC oder 25 V AC nur in Übereinstimmung mit den relevanten Sicherheitsbe-stimmungen vornehmen.
-
Seite 5: Maximal Zulässige Eingangswerte
1.1. Reinigung des Gerätes Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen. 1.2. -
Seite 6: Technische Daten
3. Technische Daten 3.1. Allgemeine Daten Anzeige 3 5/6-stellige LCD-Anzeige mit einer Anzeige von 9999 einer 32-Segment Balkengrafik Polarität Automatische Polaritätsanzeige Abschaltautomatik nach 10 Minuten „OL“ erscheint in der Anzeige Überbereichsanzeige Messfolge 10 x pro Sekunde Balkengrafik: 40 x pro Sekunde Messprinzip Hall-Effekt-Sensor für AC/DC-... - Seite 7 Lagertemperaturbereich -30°C ... + 60°C (-14°F ...+122°F) <75% Luftfeuchte Max. Leiterdurchmesser 18 mm Spannungsversorgung 2 x 1,5V AAA Batterien Abmessungen 65 x 180 x 32 mm (BxHxT) Gewicht 200 g 3.2. Spezifikationen Funktion Bereich Auflösung Genauigkeit 1,0% v.M.+ 2 St. 600.0 V 0,1 V ...

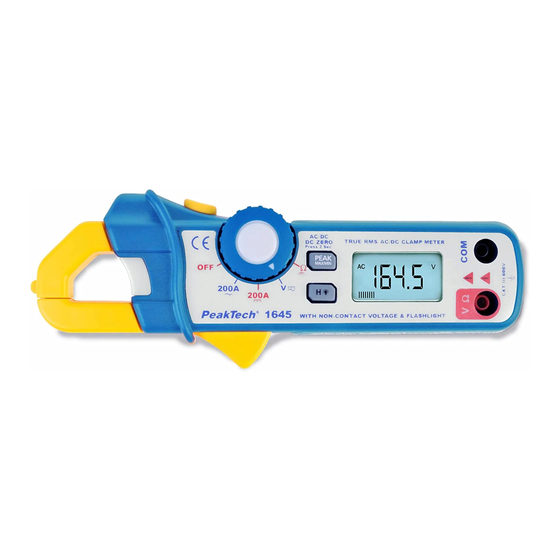

- Seite 8 4. Beschreibung 1. Stromzange & Prüfspitze für berührungslosen Spannungsprüfer 2. Taschenlampe 3. Anzeigeleuchte des kontaktlosen AC Spannungsprüfers 4. Taste zum Ein- und Ausschalten der Taschenlampe 5. Funktionswahlschalter 6. Zangenöffner 7. Auswahltaste für Spitzenwert-, Maximalhaltewertfunktion, DCA Nullabgleichfunktion, DCV/ACV a. Spitzenwerthaltefunktion (nur ACA Bereich) b.
- Seite 9 LCD-Anzeige COM-Eingangsbuchse Ω -Buchse Batteriefach 1. AC DC AC (alternating current) and DC (direct current) Minus Zeichen 3. 1.8.8.8.8 2000 bis 9999 4. PEAK/MAX/MIN PEAK/MAX/MIN Betriebsart akustische Durchgangsprüfung 6. HOLD Messwerthaltefunktion 7. BAT Batteriezustandsanzeige 8. V, A, Spannung-, Strom- und Widerstands- messeineinheiten 32-Segment Balkengrafik...
- Seite 10 5. Messbetrieb HINWEIS Lesen Sie alle Warnungen und Sicherheitsmaßnahmen, aufgelistet in der Bedienungsanleitung unter den Abschnitt Sicherheit. Drehen Sie den Funktionswahlschalter auf die Position OFF, wenn das Gerät nicht im Betrieb ist. 5.1. AC Strommessungen 1. Funktionsbereichswahlschalter in Stellung 200 A~ drehen.
- Seite 11 5.2. DC Strommessungen 1. Funktionsbereichswahlschalter in Stellung 200A ---- drehen. 2. Nullabgleich durch drücken der DC A ZERO Taste. 3. Zangenöffner drücken um die Zangenbacken zu öffnen. Für genaue Messergebnisse sollte darauf geachtet werden, dass sich der Leiter mittig in der Zange befindet und der entsprechende Messbereich gewählt ist.
- Seite 12 5.3. Gleich – und Wechselspannungsmessungen ACHTUNG! Maximal zulässige Eingangsspannung von 600 V AC/DC nicht überschreiten. Bei Überschreitung besteht Gefahr schwerer Verletzungen durch Stromschlag und/oder die Gefahr der Beschädigung des Gerätes. Ein maximaler Spannungsunterschied von 600 V zwischen COM-Eingang Erde darf nicht überschritten werden.
- Seite 13 Messung Widerständen bzw. Durchgangsprüfungen wie beschrieben verfahren: 1. Zu messenden Widerstand bzw. messende Schaltung spannungslos schalten und Kondensatoren in der Schaltung entladen. ACHTUNG! Widerstandsmessungen spannungs- führenden Bauteilen können bei Überschreitung des max. Überlastschutzes AC/DC Gerät beschädigen. 2. Funktionsbereichwahlschalter in Stellung drehen. 3.
- Seite 14 1. Gerät mit Funktionswahlschalter einschalten. Die Stellung kann beliebig gewählt werden. 2. Berühren Sie mit der Spitze der Zange den zu messenden Leiter. 3. Führt die gemessene Leitung Wechselspannung von 100V ~ 600V AC, so leuchtet eine rote LED an der Zangeninnenseite auf.
- Seite 15 Ausschalten Hintergrundbeleuchtung HOLD-Taste 2 Sek. gedrückt halten. 5.8. PEAK-Hold Funktion (nur Wechselstrom 200A AC- Bereich) Die PEAK-Hold-Funktion ermöglicht das Messen von Stromspitzen im Wechselstrombereich von 10 ~ 282,8A PeakTech® 1645 kann während Strommessung Spitzen innerhalb <10ms erfassen und aktualisieren. -14-...
- Seite 16 5.9. Maximal – und Minimalwerthaltefunktion (MIN/MAX) Die MIN/MAX-Haltefunktion gestattet die Messung und Anzeige der minimalen und maximalen Messwerte. 1. MIN/MAX-Taste (7) drücken, um die MIN/MAX-Funktion zu aktivieren. In der Anzeige wird “MAX” angezeigt. Das Gerät zeigt den maximalen Messwert, welcher gehalten und aktualisiert wird, sobald ein neuer Maximalwert gemessen wird.
- Seite 17 5.11. TRUE RMS (Echteffektivwertmessungen von Wechselspannungen und Wechselströme) Die Bezeichnung RMS (Root-Mean-Square = quadratischer Mittelwert), repräsentiert eine Methode zur Berechnung der Spannung oder des Stromes. Normale Multimeter werden mit Sinus-Frequenzen kalibriert und zeigen die Messwerte auch korrekt an, jedoch wird die Anzeige ungenau bei Spannungen und Strömen anderen...
-
Seite 18: Auswechseln Der Batterie
6. Auswechseln der Batterie Aufleuchten Batteriesymbols Batteriespannung ungenügend und die Batterie muss ausgewechselt werden. Zum Auswechseln der Batterien wie beschrieben verfahren: 1. Zangenmessgerät ausschalten. 2. Sämtliche Prüfleitungen vom Gerät abziehen. 3. Gerät mit der Vorderseite nach unten auf eine weiche Unterlage legen und die Schraube des Batteriefachs lösen. - Seite 19 Hinweis: Niemals eine defekte oder verbrauchte Batterie im Messgerät belassen. Auch auslaufsichere Batterien können Beschädigungen durch auslaufende Batteriechemikalien verursachen. Ebenso sollte bei längerem Nichtgebrauch des Gerätes die Batterie aus dem Batteriefach entfernt werden. Gesetzlich vorgeschriebene Hinweise Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z.
- Seite 20 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 11/2013/Th/pt -19-...
