Schritt 5:
Montage der Handgriffe
(1) Sechs vormontierte Schrauben (J10 und J11) vom linken Handgriff (E1) entfernen.
(2) Siehe Ansicht F: Linken Handgriff (E1) am Hauptrahmen (A) anbauen und mit zwei
6mm Inbusschlüsseln alle Schrauben (J10 und J11) befestigen.
(3) Wiederholen Sie den Aufbau (E2) auf der rechten Seite (E2).

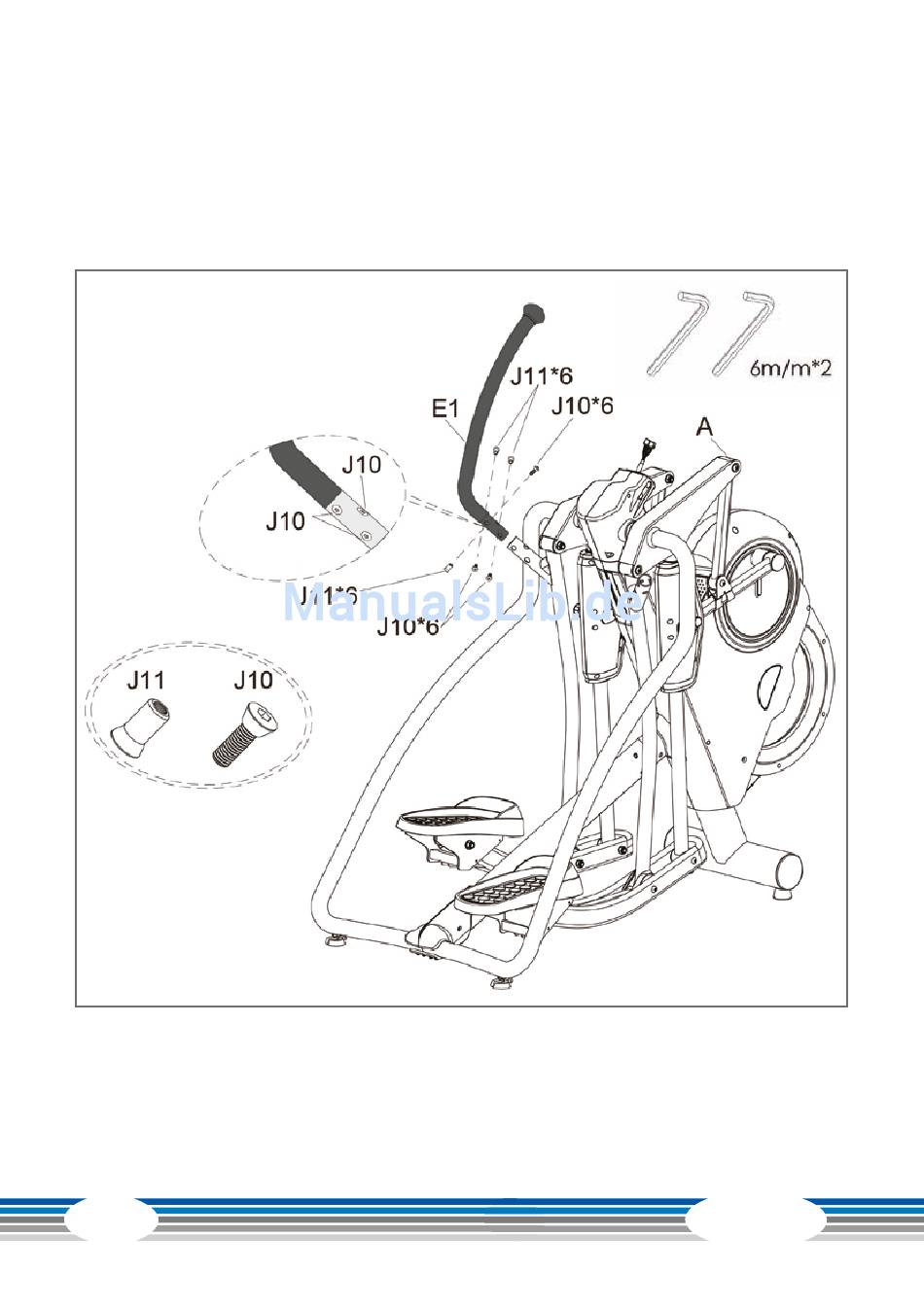

Ansicht F
EX80
18
