CARDIO STRONG EX80 Montageanleitung Seite 15

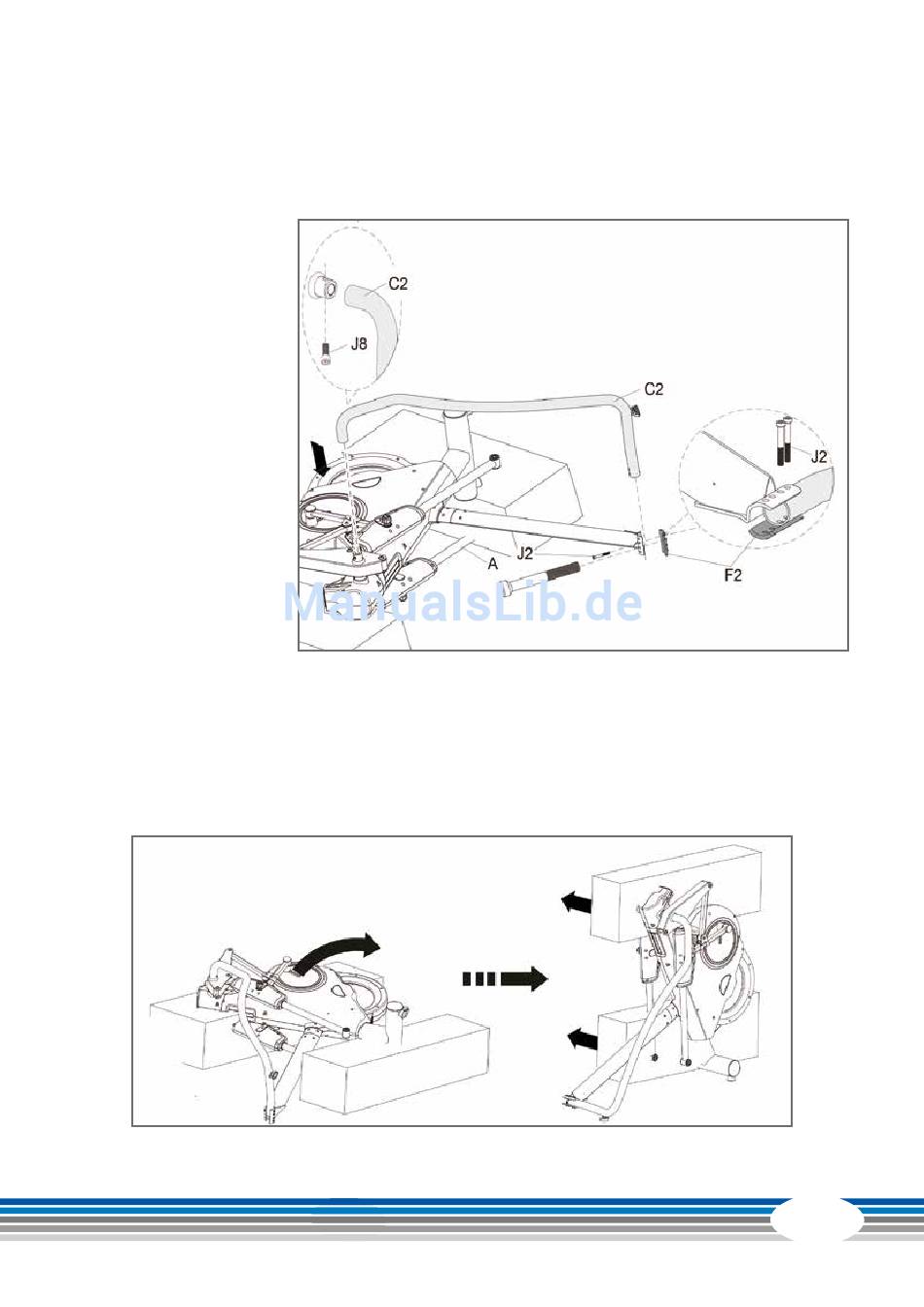

Schritt 2: Montage des rechten Verbindungsrohres
(1) Siehe Ansicht A: Rechtes Verbindungsrohr (C2) am Hauptrahmen (A) montieren.
(2) Rohr mit Schraube (J8) M8 x 20 am Rahmen befestigen.
(3) Siehe Ansicht B: Rohr mit zwei Schrauben (J2) M8x60 und Bügel (F2) unten am
Rahmen befestigen.
Hinweis: Schrauben
Ansicht A
(J8 und J2) erst voll-
ständig festziehen, so-
bald Schritt 3 beendet
wurde.
Ansicht B
(4) Zwei Personen heben Hauptrahmen (A) an und entfernen Styropor, siehe Abbil-
dung unten.
Hinweis: Der Hauptrahmen sollte aus Sicherheitsgründen von mind. zwei Personen
angehoben und in aufrechte Position gebracht werden.
15
