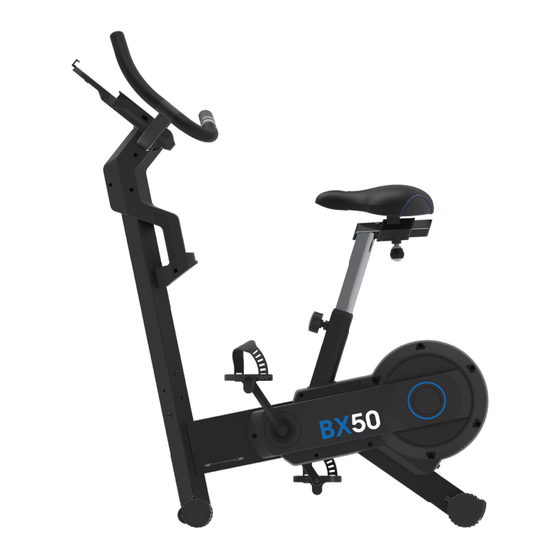

CARDIO STRONG BX50 Montage- Und Bedienungsanleitung
Verwandte Anleitungen für CARDIO STRONG BX50
Inhaltszusammenfassung für CARDIO STRONG BX50
- Seite 1 Montage- und Bedienungsanleitung max. 150 kg ~ 60 Min. 39 kg L 108 | B 56 | H 139 FSCSTBX50.02.01 Art. Nr. CST-BX50-2 Ergometer BX50 TF TF...
- Seite 2 BX50...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau Geräteeinstellung 2.4.1 Horizontale Sitzeinstellung 2.4.2 Vertikale Sitzeinstellung BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktion Gerät einschalten und erste Einstellungen Programme 3.4.1 QUICK START im manuellen Programm 3.4.2 Manual Mode – Manueller Modus 3.4.3 Profi lprogramme 3.4.4 Benutzerdefi niertes Programm 3.4.5 Wattgesteuertes Programm... - Seite 4 ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT BX50...
-
Seite 5: Haftungsausschluss
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Fitnessgerät von cardiostrong® entschieden haben. cardiostrong bietet hochwertige Heimfi tnessgeräte, die optimal an die Bedingungen zu Hause angepasst sind. Trainieren Sie zu Hause unabhängig von Wetter oder Tageszeit. cardiostrong Fitnessgeräte bieten Trainingsprogramme und ein Leistungsspektrum für alle Trainingsniveaus und alle Trainingsziele. -
Seite 6: Zu Dieser Anleitung
Eigentümer (Person, die die gesetzliche Verantwortung trägt) speziell geregelt ist, vorgesehen. Klasse H (Heimbereich): Verwendung im Heimbereich. Diese stationären Trainingsgeräte sind für die Verwendung in privaten Heimstätten vorgesehen, in denen der Zugang zum Trainingsgerät durch den Eigentümer geregelt ist (Person, die die gesetzliche Verantwortung trägt). BX50... - Seite 7 Bitte halten Sie sich exakt an die angegebenen Sicherheits- und Wartungsanweisungen. Jegliche davon abweichende Nutzung kann Gesundheitsschäden, Unfälle oder Beschädigungen des Gerätes zur Folge haben, für die seitens des Herstellers und Vertreibers keine Haftung übernommen werden kann. Die folgenden Sicherheitshinweise können in dieser Bedienungsanleitung vorkommen: ACHTUNG ►...
-
Seite 8: Allgemeine Informationen
Artikelgewicht (netto, ohne Verpackung): 39 kg Verpackungsmaße (L x B x H): ca. 106 cm x 28 cm x 65 cm Aufstellmaße (L x B x H): ca. 109 cm x 54,5 cm x 138,5 cm Maximales Benutzergewicht: 150 kg Verwendungsklasse: BX50... -
Seite 9: Persönliche Sicherheit
Persönliche Sicherheit GEFAHR ⚠ Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroff en hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 10: Elektrische Sicherheit
Die Systeme und Software von Geräten mit TFT Konsolen sind auf die vorinstallierten Apps abgestimmt. Installieren Sie keine weiteren Apps auf der Konsole. HINWEIS Bei den vorinstallierten Apps der TFT Konsolen handelt es sich um Apps externer Hersteller. Fitshop übernimmt keinerlei Verantwortung für die Verfügbarkeit, Funktionalität oder Inhalte dieser Apps. BX50... -
Seite 11: Aufstellort
Aufstellort WARNUNG ⚠ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. VORSICHT ⚠ Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. -
Seite 12: Montageanleitung
Unterlegmatte oder dem Verpackungskarton vor. HINWEIS Um den Aufbau so einfach wie möglich zu gestalten, können bereits einige zu verwendende Schrauben und Muttern vormontiert sein. Führen Sie die Montage des Gerätes idealerweise an dem späteren Aufstellort durch. BX50... -
Seite 13: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. - Seite 14 Hauptrahmen Lenker Konsole Hinterer Standfuß Vorderer Standfuß Konsolenmast Linkes Pedal (K1) & Rechtes Pedal (K2) Sattel Adapter Werkzeug Sattelstange & Sattelschiene BX50...
-
Seite 15: Aufbau
Endgerät installiert sein muss, um die Datei öff nen zu können. Die Montage ist zusätzlich als Video unter folgendem Link zu fi nden: https:// www.sport-tiedje.de/cardiostrong-ergometer-bx50-cst-bx50-2#product- assembly. Um direkt zum Aufbauvideo zu gelangen, können Sie alternativ auch den QR-Code einscannen. Schritt 1: Montage des hinteren Standfußes... - Seite 16 Entfernen Sie die vormontierten zwei Schrauben (J6), zwei Federscheiben (J2) und zwei Unterlegscheiben (J3) vom vorderen Standfuß (D). Befestigen Sie den vorderen Standfuß (D) am Hauptrahmen (A) mit den zuvor entfernten zwei Schrauben (J6), zwei Federscheiben (J2) und zwei Unterlegscheiben (J3). BX50...
- Seite 17 Schritt 3: Montage des Konsolenmastes Benötigtes Werkzeug: 6 mm Inbusschlüssel Entfernen Sie die Schrauben (J4), Federscheiben (J12) und Unterlegscheiben (J5) vom Hauptrahmen (A). Verbinden Sie das Sensorkabel (M1) und das Sensorkabel (M2) miteinander. ► ACHTUNG Achten Sie beim folgenden Schritt darauf die Kabel nicht einzuklemmen. Platzieren Sie den Konsolenmast (B) auf dem Hauptrahmen (A).
- Seite 18 ► ACHTUNG Achten Sie beim folgenden Schritt darauf das Kabel nicht einzuklemmen. Platzieren Sie den Lenker (E) auf dem Konsolenmast (B). Befestigen Sie den Lenker (E) am Konsolenmast (B) mit den zuvor entfernten Muttern (J8) und Unterlegscheiben (J9). ACHTUNG! BX50...
- Seite 19 Schritt 5: Montage der Konsole Benötigtes Werkzeug: Steckschlüssel und Multitool Entfernen Sie die Schrauben (G1) auf der Rückseite der Konsole (G). Verbinden Sie das die Kabel (M2, M4 und M5) und das Kabel (M3) mit den entsprechenden Slots der Konsole (G). ►...
- Seite 20 Sattelstange (F) befestigt wurde. Schieben Sie die Sattelschiene (F2) auf die Aufnahme der Sattelstange (F). 10. Entfernen Sie jetzt das Styropor. 11. Ziehen Sie den Drehknopf (F4) wieder fest an. 12. Befestigen Sie zuvor entfernte Schraube (J11) wieder an der Sattelstange (F). BX50...
- Seite 21 Schritt 7: Montage der Pedale Benötigtes Werkzeug: Multitool HINWEIS Die zwei Pedale sind mit einem „L“ für links und einem „R“ für rechts gekennzeichnet. Montieren Sie das linke Pedal (K1) am linken Kurbelarm des Hauptrahmens (A), indem Sie das Pedal (K1) gegen den Uhrzeigersinn drehen.
- Seite 22 Fuß auf das linke Pedal oder mit dem rechten Fuß auf das rechte Pedal und dann mit dem anderen Fuß auf. Zum Absteigen umgreifen Sie mit beiden Händen die Haltegriff e und setzen Sie einen Fuß neben das Gerät und dann den anderen. BX50...
-
Seite 23: Geräteeinstellung
Geräteeinstellung 2.4.1 Horizontale Sitzeinstellung Um den Sattel (H) vor- oder zurückzubewegen, lösen Sie zunächst den Drehknopf (F4) ein wenig und ziehen Sie ihn dann heraus. Bringen Sie die Schiene (F2) auf der Sattelstange (F) in die gewünschte Position. Lassen Sie den Drehknopf wieder einrasten und ziehen Sie ihn fest. -
Seite 24: Bedienungsanleitung
Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Beginnen Sie Ihr Training stets mit einer niedrigen Belastung und steigern Sie diese gleichmäßig und schonend. Beenden Sie Ihr Training mit einer Cool-Down-Phase. Bei Fragen oder Unklarheiten kontaktieren Sie Ihren Hausarzt. Konsolenanzeige BX50... - Seite 25 Time (Zeit) Die Zeit zählt von 00:00 bis maximal 99:59 Speed Zeigt die momentane Geschwindigkeit an. Maximalgeschwindigkeit (Geschwindigkeit) beträgt 99,9 km/h oder mph. RPM (Trittfrequenz; Zeigt die Umdrehung pro Minute an. Umdrehungen pro Bereich von 0 bis 999 UPM (RPM). Minute) Zeigt die Gesamtentfernung von 0,0 bis 999,9 km oder Meilen in Distance...
-
Seite 26: Tastenfunktion
DELETE: Wenn Sie die gespeicherten Daten kontrollieren, drücken Sie DELETE. Das System fragt, ob Sie die Daten wirklich löschen möchten. Bestätigen Sie mit ENTER. PROGRAMM MODE Schnellwahltaste für die vorinstallierten Programmprofi le HEART RATE Schnellwahltaste für die Herzfrequenzprogramme CONTROL WATT CONSTANT Schnellwahltaste für die Wattprogramme BX50... -
Seite 27: Gerät Einschalten Und Erste Einstellungen
Gerät einschalten und erste Einstellungen Schließen Sie das Gerät am Strom an oder drücken Sie RESET für zwei Sekunden. Der LCD Bildschirm zeigt für zwei Sekunden alle Segmente an und ein Signal ertönt (siehe Abb. 1). Gehen Sie dann zu den Kalender- und Uhreneinstellungen (Abb. 2 bis 5). Stellen Sie die Uhrzeit und den Kalender mit den UP/DOWN Tasten ein. - Seite 28 Um den Nutzer (U) 1 bis 4 zu wählen, drücken Sie die UP/DOWN Tasten. Bestätigen Sie mit ENTER (Abb. 6). Geben Sie die Nutzerdaten zu Geschlecht, Alter, Größe und Gewicht ein (Abb. 7 bis 10). Abb. 6 Abb. 7 Abb. 8 Abb. 9 Abb. 10 BX50...
-
Seite 29: Programme
Programme Programme können wie folgt ausgewählt werden: MANUAL - PROGRAM - USER PROG - WATT - H.R.C (Abb. 11-15). Abb. 12 Abb. 11 Abb. 13 Abb. 14 Abb. 15... -
Seite 30: Quick Start Im Manuellen Programm
Zielwerte für Zeit (TIME), Strecke (DISTANCE), Kalorien (CALORIES) können voreingestellt werden. Um das Training zu beginnen, drücken Sie START/STOP (Abb. 17). Um in den MANUAL Mode zurückzukehren, drücken Sie RESET. HINWEIS Der Widerstand kann während des Trainings angepasst werden. BX50... -
Seite 31: Profi Lprogramme
3.4.3 Profi lprogramme Nachdem Sie den PROGRAM Mode betreten haben (Abb. 18), können Sie mit den UP/DOWN Tasten eines der 12 Hügelprogramme auswählen (Abb. 19 bis 30). Bestätigen Sie mit ENTER. HINWEIS Die Zeit (TIME) kann voreingestellt werden. Um das Training zu beginnen, drücken Sie START/STOP (Abb. 31). Nach dem Trainingsstart wird die Zeit herunter gezählt. - Seite 32 Abb. 24 Abb. 25 Abb. 26 Abb. 27 Abb. 28 Abb. 29 Abb. 30 Abb. 31 BX50...
-
Seite 33: Benutzerdefi Niertes Programm
3.4.4 Benutzerdefi niertes Programm Wählen Sie das benutzerdefi nierte Programm (PROGRAM mode, s. Abb. 32) aus. Wenn Sie das benutzerdefi nierte Programm ausgewählt haben (PROGRAM mode, s. Abb. 32), blinkt der erste Abschnitt (Abb. 33). Sie können nun mit den Pfeiltasten die Belastungsstufe/das Intensitätsniveau für diesen Abschnitt bestimmen und so Ihr eigenes Programm erstellen. -
Seite 34: Wattgesteuertes Programm
Verschiedenste Faktoren können die Genauigkeit der Herzfrequenzanzeige beeinfl ussen. Die Herzfrequenzanzeige dient lediglich als Trainingshilfe. Im H.R.C. Modus (Abb. 38) zeigt der Bildschirm 55%, 75%, 90% und TARGET (Ziel) (Abb. 32 bis 35) an. Wählen Sie die gewünschte Herzfrequenz mit den UP/DOWN Tasten. BX50... - Seite 35 HINWEIS Die Zeit (TIME) kann voreingestellt werden. Um das Training zu beginnen, drücken Sie START/STOP. Nach dem Trainingsstart wird die Zeit herunter gezählt. Wenn die Zeit bei Null angekommen ist, leuchtet der Bildschirm auf und ein Signal ertönt. Um das Signal zu beenden, drücken Sie eine beliebige Taste. HINWEIS ...
-
Seite 36: Erholung
Sie die SAVE/DELETE Taste. SAVE FINISH wird angezeigt (Abb. 56). → Die Trainingswerte sind nun gespeichert. HINWEIS Die Konsole speichert alle Trainingswerte, Zeit, durchschnittliche Geschwindigkeit, durchschnittliche Umdrehungen pro Minute, durchschnittlicher Wattwert, Distanz und Kalorien. Abb. 46 Abb. 47 BX50... - Seite 37 Abb. 48 Abb. 49 Abb. 51 Abb. 50 Abb. 53 Abb. 52 Abb. 55 Abb. 54...
-
Seite 38: Gespeicherte Daten Kontrollieren Oder Löschen
SAVE/DELETE für sechs Sekunden. DELETE ALL! wird angezeigt (Abb. 59). Bestätigen Sie mit ENTER. → Alle Daten werden gelöscht (Abb. 60). HINWEIS Nach 15 Sekunden startet der Computer neu und kehrt zur Kalendervorgabe 20170101 zurück. Abb. 57 Abb. 58 Abb. 59 Abb. 60 BX50... -
Seite 39: Batteriefach
Batteriefach Die Batterie betreibt den Kalender. Wenn Sie den Kalender einstellen wollen, müssen Sie zuerst die Batterie entfernen und die Konsole neustarten (Abb. 61). Abb. 61 Lösen die Schraube am Batteriefach. Entfernen Sie die Abdeckung des Batteriefachs. Setzen Sie die Batterie ein und schließen Sie die Batterieabdeckung, indem Sie die Schraube wieder fest anziehen. -
Seite 40: Lagerung Und Transport
Anschließend können Sie das Gerät leicht an eine neue Position schieben. Für weitere Transportstrecken sollte das Gerät abgebaut und sicher verpackt werden. Wählen Sie den neuen Standort unter Beachtung der Anweisungen im Abschnitt 1.4 dieser Bedienungsanleitung. TRANSPORTROLLEN BX50... -
Seite 41: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. ⚠ VORSICHT Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 42: Fehlercodes Und Fehlersuche
Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoff e sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stoffl ichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt. BX50... -
Seite 43: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, eff ektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Für Ergometer kann das zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und den Boden vor Schweiß schützt oder auch ein Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 44: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befi ndet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: cardiostrong / Ergometer Modellbezeichnung: BX50 Artikelnummer: CST-BX50-2 BX50... -
Seite 45: Teileliste
Teileliste Bezeichnung (ENG) Anz. Bezeichnung (ENG) Anz. Naam (ENG) Aan. Naam (ENG) Aan. MAIN FRAME FIX PLATE CHAIN COVER-L SPRING CHAIN COVER-R NUT M8 CRANK-L BEARING 6000 CRANK-R IDLER WHEEL END CAP IDLER WHEEL FRAME SCREW M8x12 WASHER M8 AXLE SCREW M4x13 BELT WHEEL Φ115mm KNOB... - Seite 46 WASHER M8 C CLIP ADAPTER WASHER Φ4XΦ8X1T NUT M8 NUT M4 SPRING WASHER M8 WASHER Φ3XΦ6X0.5T WASHER M8 SCREW M4X16 SCREW M8x12 ONE WAY BEARING WASHER M8 BUSH Φ10XΦ15.8X6mm SCREW M8x16 WASHER Φ30XΦ34X0.8T SCREW M8x105 WASHER Φ8XΦ19X2T NUT M8 BX50...
-
Seite 47: Explosionszeichnung
Explosionszeichnung G1*4 A7*3 A26 A9 A7*3 N6 N7... -
Seite 48: Garantie
Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern Defekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Geräten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang. BX50... - Seite 49 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 50: Kontakt
Sie unserer Homepage: Sie unserer Homepage: https://stg.fi t/statit6 https://stg.fi t/statitb https://stg.fi t/statit9 Auf dieser Webseite fi nden Sie eine detaillierte Übersicht inkl. Anschrift und Öff nungszeiten für alle Filialen der Fitshop Group im In- sowie im Ausland: www.fi tshop.de/fi lialen BX50... -
Seite 51: Webshop Und Social Media
LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Fitshop ist mit über 70 Filialen Europas www.fi tshop.de größter Fachmarkt für Heimfi tnessgeräte www.fi tshop.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/Fitshop der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen. - Seite 52 Notizen BX50...
- Seite 53 Notizen...
- Seite 54 Notizen BX50...
- Seite 56 Ergometer BX50 TF TF...
