CARDIO STRONG EX80 Montageanleitung Seite 17

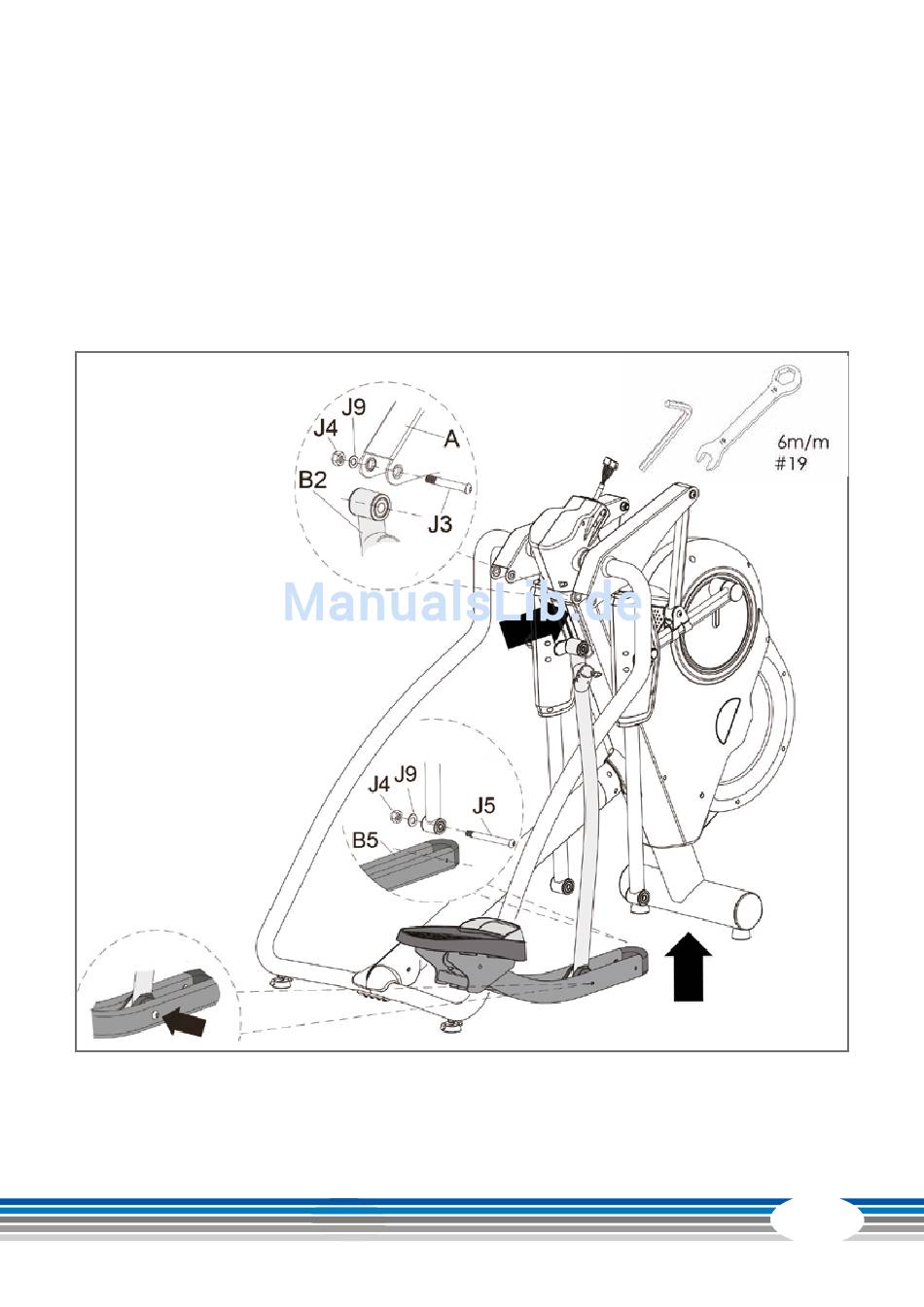

Schritt 4: Montage des Pedalstützrohres
(1) Siehe Ansicht D: Ziehen Sie die Mutter (J4) und die Unterlegscheibe (J9) nach der
Schraube (J5) an.
(2) Siehe Ansicht C: Montieren Sie das rechte Pedalstützrohr (B2) mit Mutter (J4),
Unterlegscheibe (J9) und Schraube (J3) am Hauptrahmen (A).
(3) Siehe Ansicht E: Danach Rohr mit vormontierter Schraube (J5) und Mutter (J4)
befestigen.
(4) Gleiche Schritte für Aufbau des linken Pedalstützrohrs wiederholen.
Ansicht C
Ansicht D
Ansicht E
