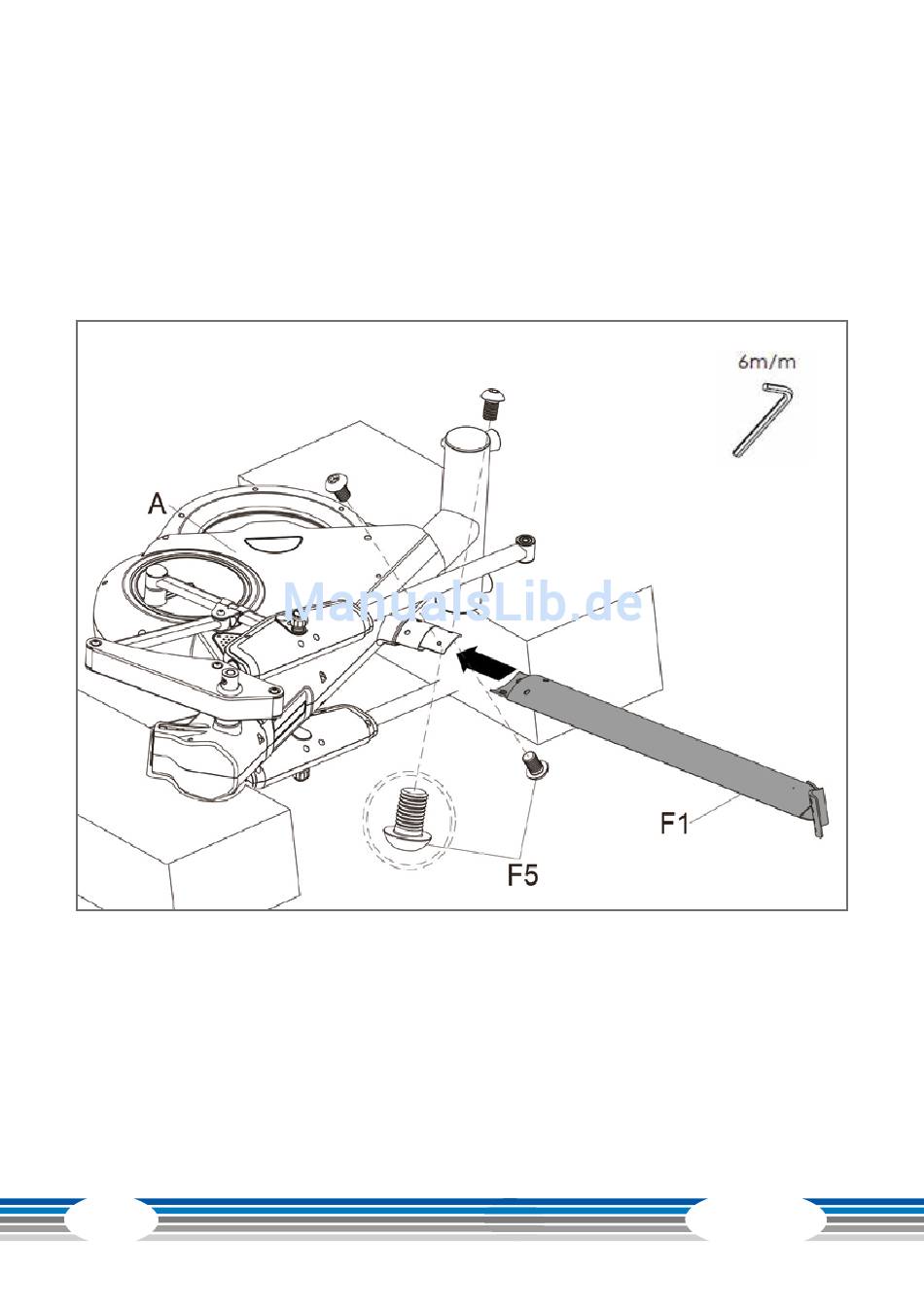

Schritt 1:
Montage des Konsolenmastes
(1) Zwei vormontierte Schrauben (F5) vom Hauptrahmen (A) und zwei Schrauben (F5)
vom Konsolenmast (F1) entfernen.
(2) Konsolenmast (F1) am Hauptrahmen (A) mit den zuvor entfernten Schrauben (F5)
montieren.
Hinweis: Alle vier Schrauben (F5) festziehen, bevor Sie mit Schritt 2 fortfahren.
EX80
14
