A.1.2
Elemente des Untergestells

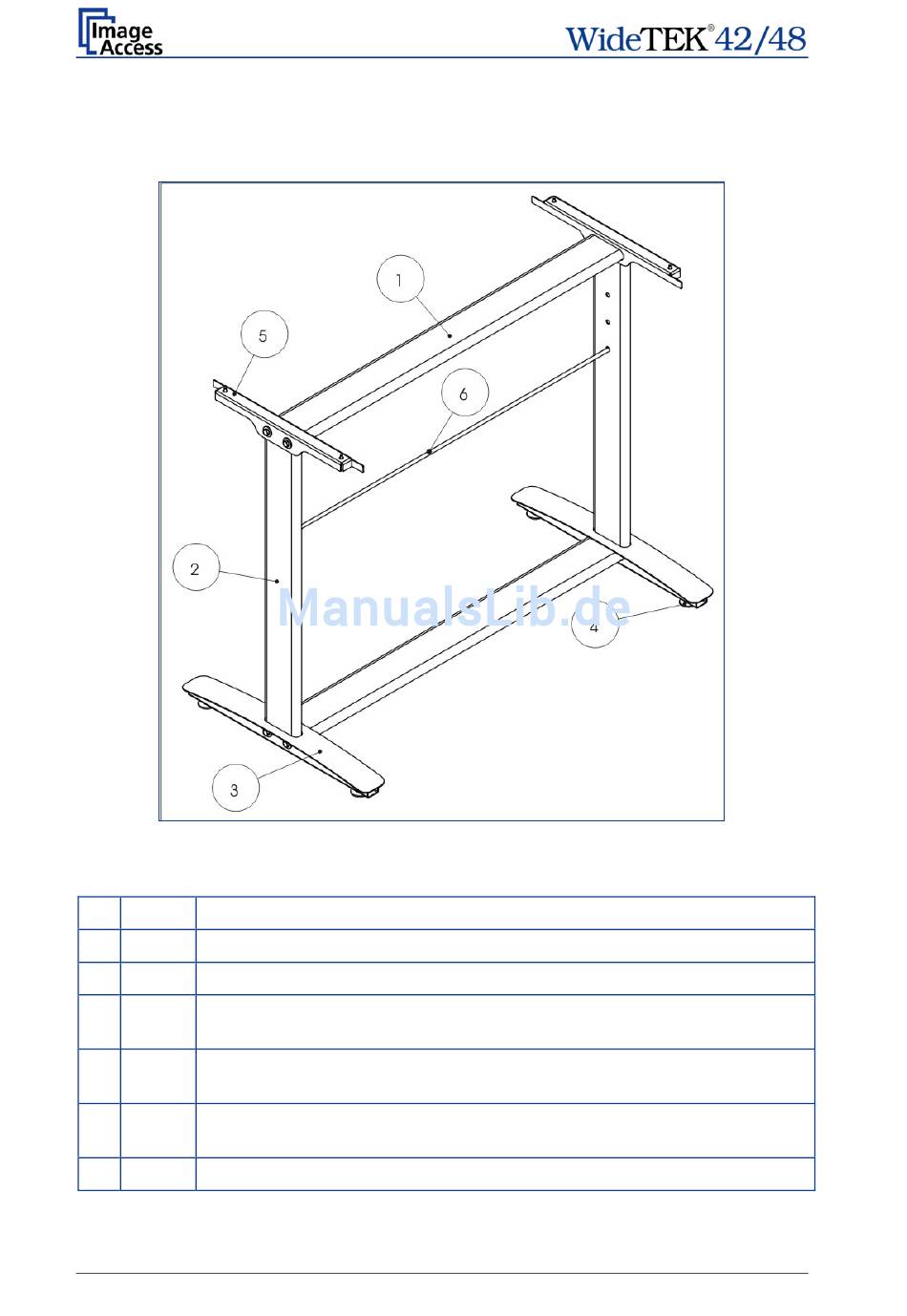

Die Konstruktionszeichnung in Abbildung 4 benennt alle Elemente des Untergestells.
Abbildung 4: Konstruktionszeichnung des Untergestells
Das Untergestell besteht aus insgesamt sechs verschiedenen Komponenten.
Nr
Menge Beschreibung
1
2
Horizontalträger. Dieses Teil wird oben und unten als Querträger montiert.
2
2
Vertikalträger. Dieses Teil wird rechts und links als Seitenträger montiert.
3
2
Fußprofil. Wird in Kombination mit den vormontierten Justierteller rechts
und links montiert.
4
4
Justierteller. Jeweils zwei im Fußprofil vormontiert. Sie dienen zur
Höheneinstellung.
5
2
Längsträger. Dieses Teil wird rechts und links oben montiert. Der Scanner
wird an den Längsträgern verschraubt.
6
1
Rundstab. Hält den Auffangkorb.
Seite 16
Aufbau und Setup
