Setzen Sie im nächsten Schritt den Horizontalträger in das Fußprofil ein.

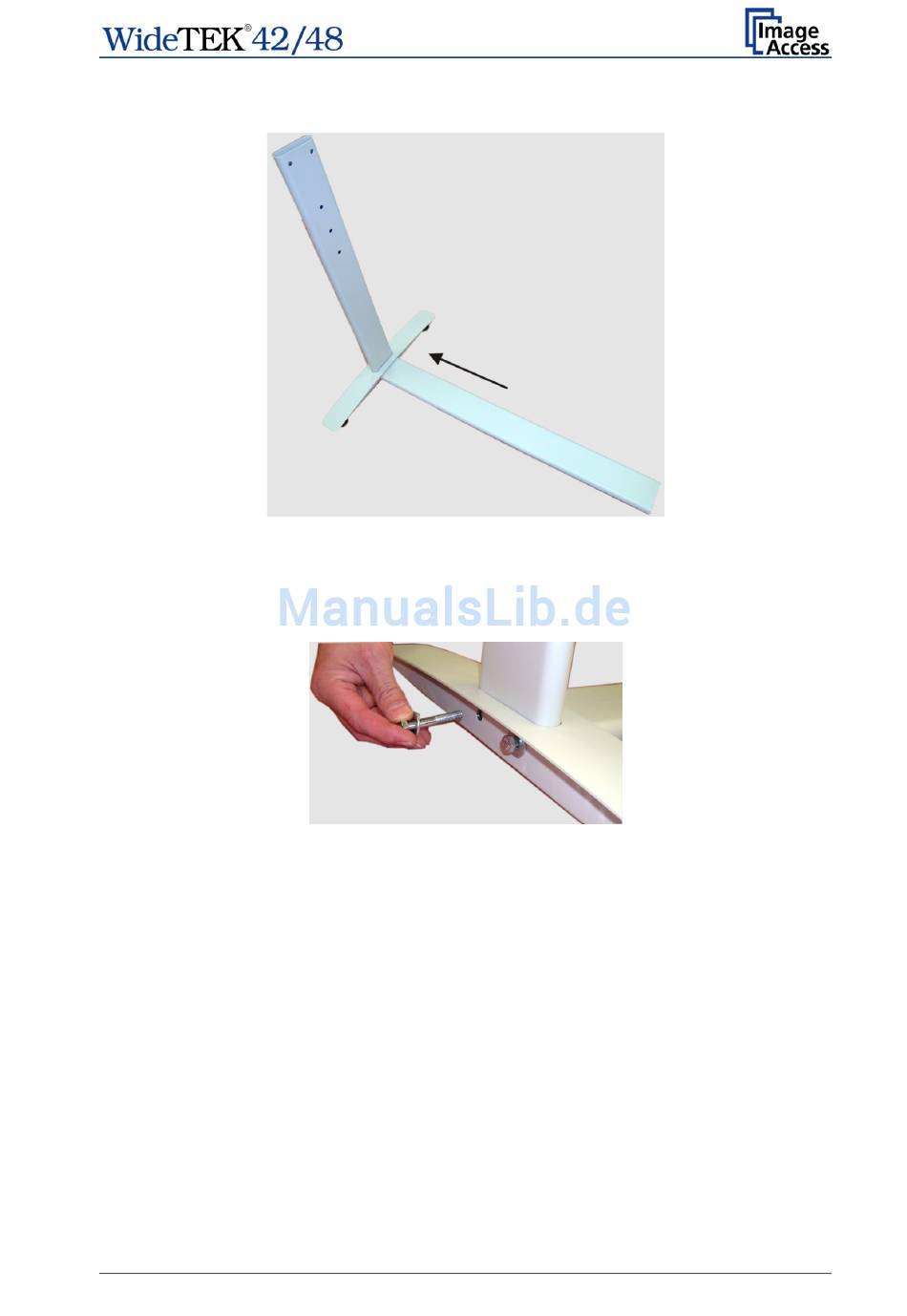

Abbildung 8: Horizontalträger in Fußprofil einsetzen
Achten Sie darauf, dass die drei einseitigen Bohrungen zum Horizontalträger weisen.
Befestigen Sie die drei Teile mit zwei Schrauben ISO 4016 – M8x50x22-WS. Verwenden
Sie bei jeder Schraube eine Unterlegscheibe.
Abbildung 9: Schraube mit Unterlegscheibe einsetzen
Befestigen Sie die Schrauben mit dem Maul-/Ringschlüssel, 13 mm, der mitgeliefert wird.
Hinweis: Verschrauben Sie die Teile zuerst nur handfest. Die Teile sollten ein wenig
Spiel haben bis alle Komponenten montiert sind.
Wiederholen Sie die beschriebenen Schritte mit dem zweiten Fußprofil und dem zweiten
Vertikalträger.
Aufbau und Setup
Seite 19
