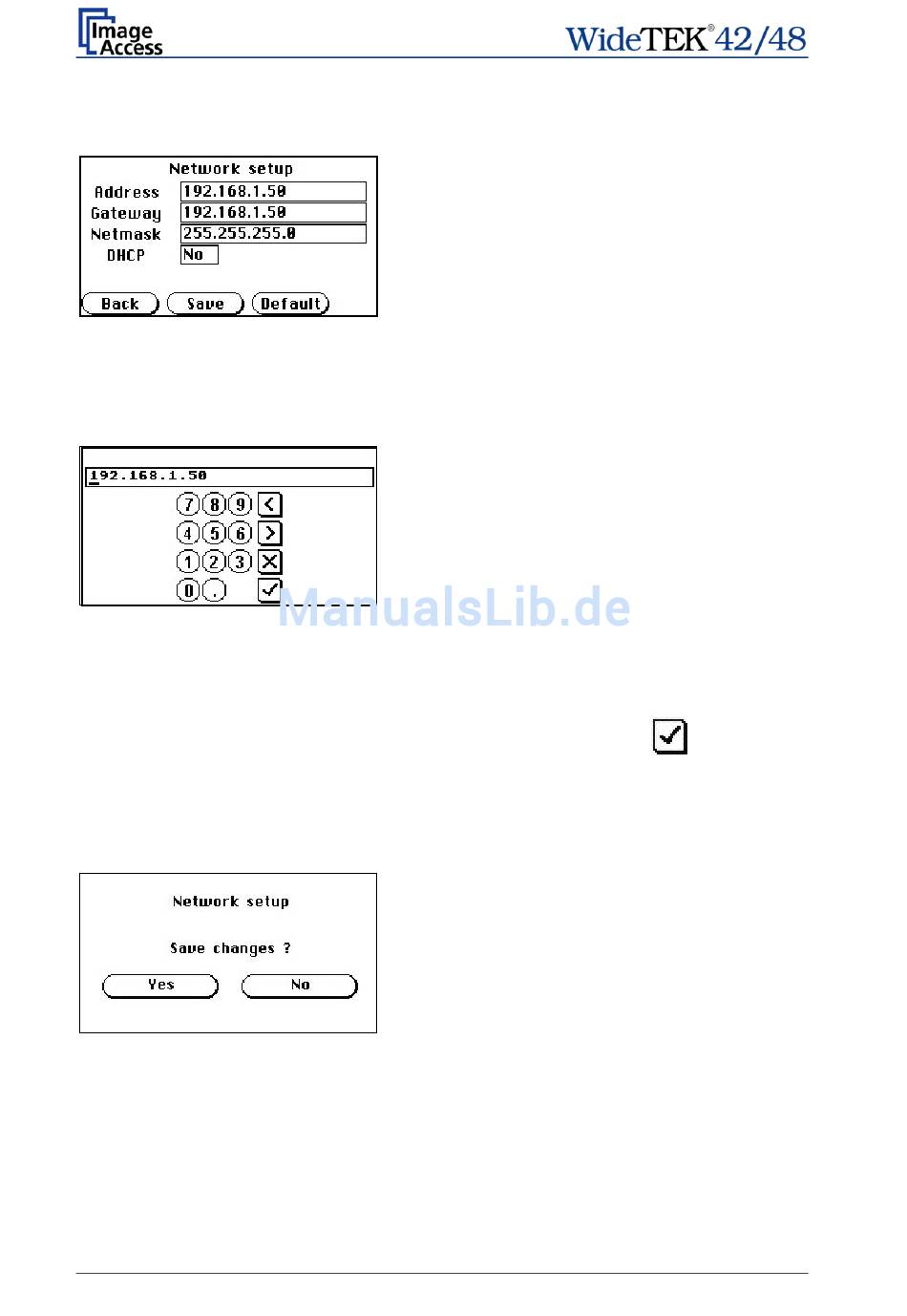

Abbildung 27: Netzwerkparameter; Abbildung 28: Numerische Tastatur; Abbildung 29: Änderungen Bestätigen - Image Access WideTEK 42 Anleitung

Tippen Sie auf das Tastenfeld IP Address. Die Anzeige im Touchpanel wechselt zur
Eingabemaske Network setup.

Abbildung 27: Netzwerkparameter

Tippen Sie auf die Zeile, die geändert werden soll. Zum Beispiel auf die Zeile Address.
Die Anzeige im Touchpanel zeigt dann:

Abbildung 28: Numerische Tastatur

Geben Sie die Werte über die angezeigte Tastatur ein. Die Tastenfelder < und > bewegen
den Cursor, das Tastenfeld X löscht das Zeichen an der Cursorposition.
Um die Eingabe zu beenden, tippen Sie auf das „Häkchen"-Symbol.
Der Touchscreen wechselt zur Anzeige der Netzwerkparameter.
Um die geänderten Werte zu speichern, tippen Sie auf das Tastenfeld Save.
Tippen Sie im folgenden Bild auf Yes, um das Speichern zu bestätigen.
Abbildung 29: Änderungen bestätigen
Die Anzeige im Touchscreen wechselt dann zum Menü Self Test1 (Abbildung 26).
Seite 32 Aufbau und Setup
