Der Frequenzumrichter ist in seiner Werkseinstellung so parametriert, das gängige AS-i - Grundfunktionali-
täten sofort verfügbar sind. Diese Funktionalitäten lassen sich durch Parametrierung anpassen.
5.4.3
Busaufbau und Topologie
Das AS-Interface-Netz ist in beliebiger Form aufzubauen. Es ist also eine Linien-, Stern-, Ring- und Baum-
struktur möglich. Ein bestehendes Netz kann jederzeit durch weitere Slaves nachträglich erweitert werden.
Es können bis zu 31 Standard Slaves (d. h. maximal 124 binäre Sensoren und 124 binäre Aktuatoren) bzw.
62 A/B - Slaves (d.h. maximal 248 binäre Sensoren und 248 binäre Aktuatoren) an ein AS-Interface Netz
bzw. AS-Interface Master angeschlossen werden. Jeder AS-Interface Slave hat eine eigene Adresse (1 bis
31 (bzw. 1A ... 31A, 1B ... 31B)), die mit Hilfe eines Adressiergeräts dem Slave übergeben wird oder auch
über ein Kommando vom AS-Interface Master an den Slave übertragen wird. Jede Slave-Adresse darf nur
einmal vergeben werden.
In der Regel ist der AS-Interface Master eine Komponente bzw. Bestandteil der Steuerung und bildet die
Schnittstelle zwischen der Steuerung und den angeschlossenen Slaves. Ein AS-i-Master kommuniziert ei-
genständig und tauscht Daten mit den angeschlossenen AS-i Slave-Optionen aus. Im AS-Interface Netz
dürfen keine normalen Netzteile verwendet werden. Es darf je AS-Interface Strang nur ein spezielles AS-
Interface
Netzteil
Spannungsversorgung wird direkt an das gelbe Standardkabel (ASI+ und ASI- Leitung) angeschlossen und
sollte so nahe wie möglich beim AS-i Master positioniert werden, um den Spannungsabfall gering zu halten.

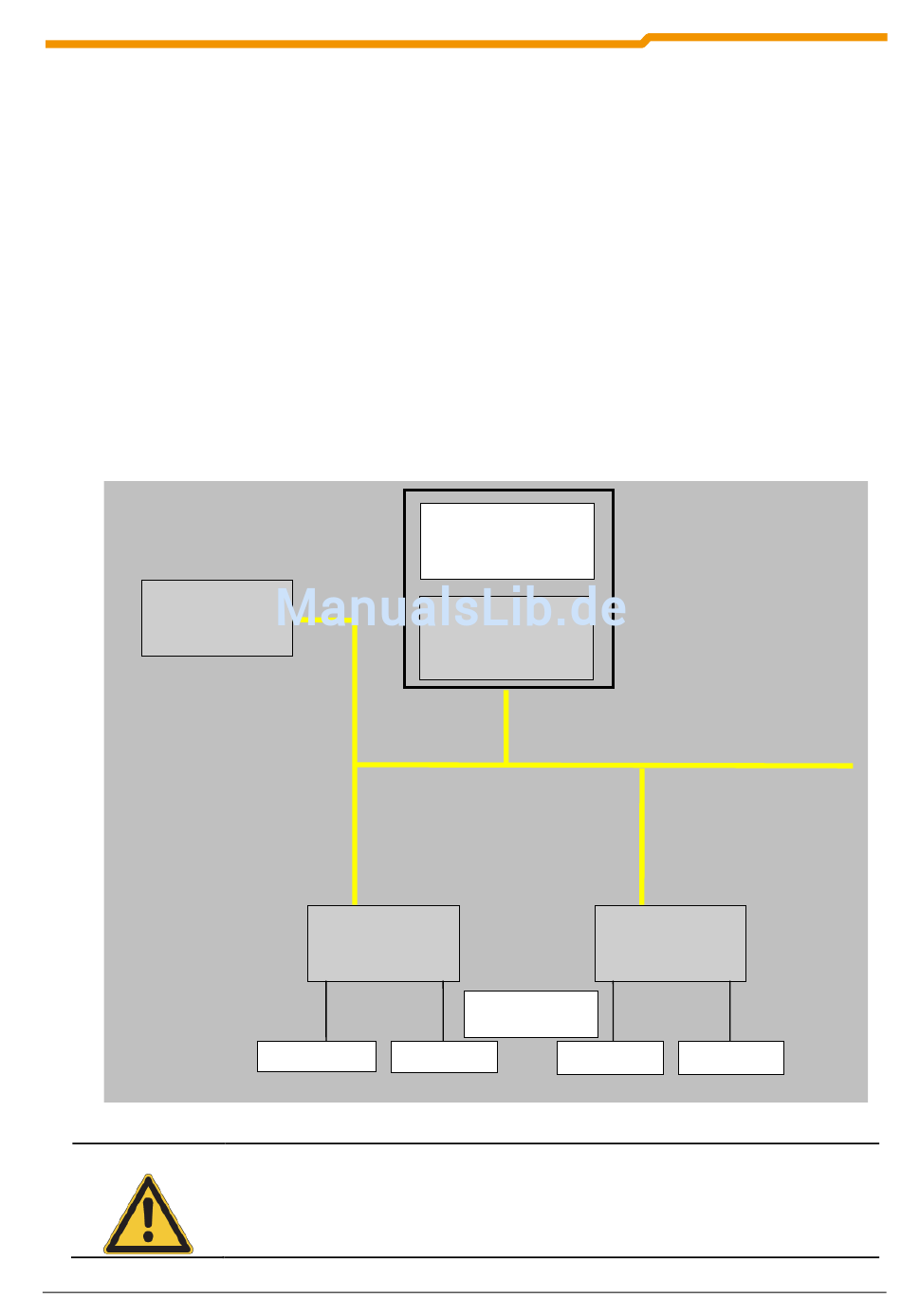

AS-Interface
Netzteil
HINWEIS
BU 0180 DE-0914
für
die
Spannungsversorgung
AS-Interface
gelbe Kabel
AS-Interface
Slave (SK 190E)
Sensoren
Der PE-Anschluss des AS-Interface Netzteils ist (wenn vorhanden) zwingend zu erden.
Die braune ASi+ und die blaue ASi- Ader vom gelben AS-Interface Kabel dürfen nicht geerdet
werden.
eingesetzt
Steuerung /
Automatisierungs-
gerät
AS-Interface
Master
max. Stromlast
beachten
Aktuatoren
Sensoren
5 Inbetriebnahme
werden.
Diese
AS-Interface
Slave (SK 190E)
Aktuatoren
AS-Interface-
