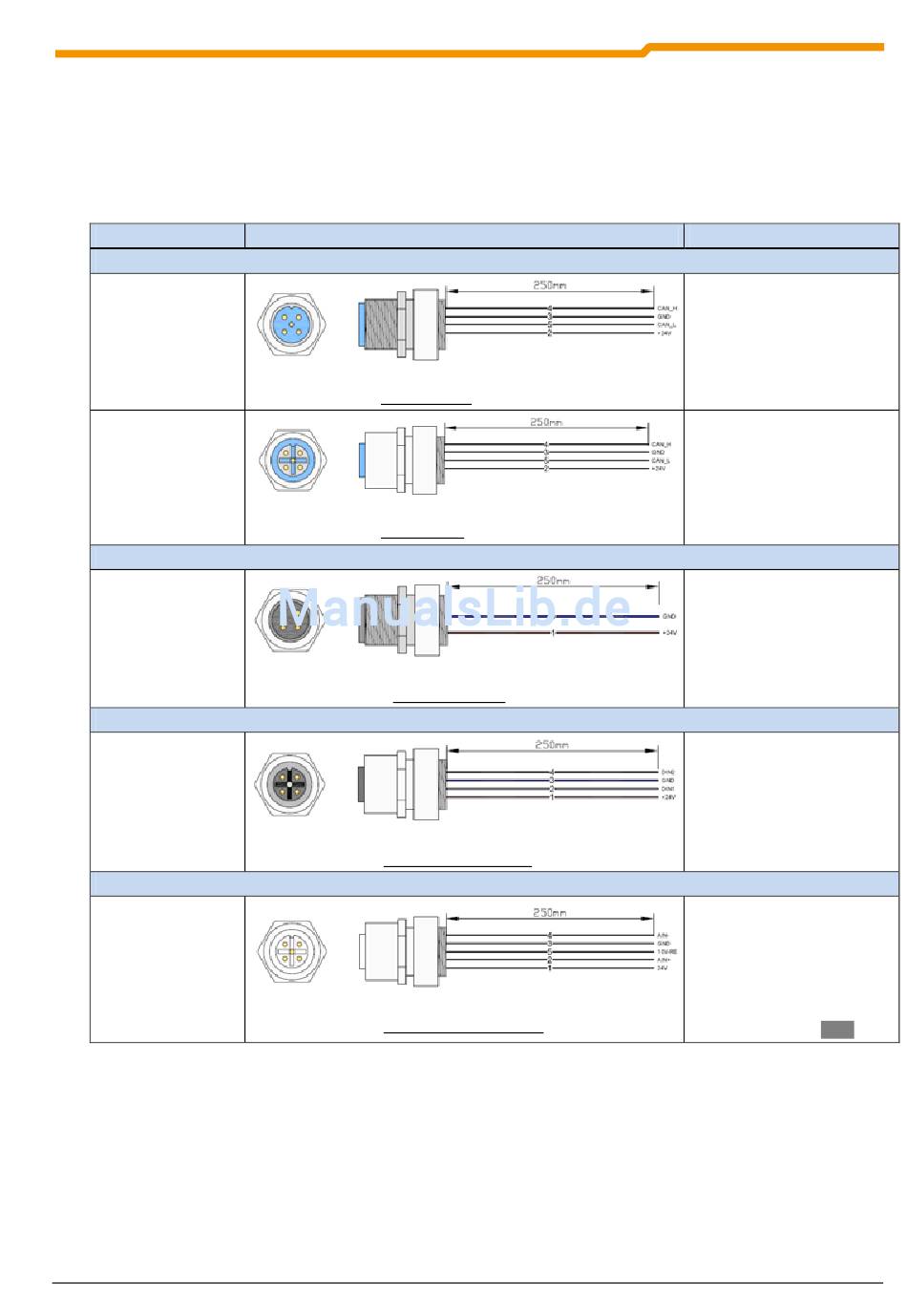

2.9.2
Steckverbinder für Steueranschluss
Es stehen verschiedene M12 Rundsteckverbinder als Flanschstecker bzw. Flanschbuchsen zur Verfügung.
Die Steckverbinder sind zum Einbau in den Gehäusekasten des Frequenzumrichters vorgesehen und las-
sen sich beliebig ausrichten. Die Schutzart (IP67) der Steckverbinder gilt nur im verschraubten Zustand. Die
Abdeckkappen entsprechen der Farbausführung, wie die Kunststoffkörper der Steckverbinder.
Systemkomponente Beschreibung
Systembus
SK TIE4-M12-SYSS
Mat. Nr. 275274506
SK TIE4-M12-SYSM
Mat. Nr. 275274505
Externe Spannungsversorgung
SK TIE4-M12-POW
Mat. Nr. 275274507
Sensoren und Aktuatoren
SK TIE4-M12-INI
Mat. Nr. 275274503
Analogsignal
SK TIE4-M12-ANA
Mat. Nr. 275274508
BU 0180 DE-0914
M12 Flanschstecker
zum Anschluss der ankommende Systembus - Leitung
M12 Flanschbuchse
zum Anschluss der abgehenden Systembus - Leitung
M12 Flanschstecker
zum Anschluss einer 24V-Einspeisung
M12 Flanschbuchse
zum Anschluss von Sensoren und Aktoren
M12 Flanschbuchse
zum Anschluss von Analogwertsignalgebern
2 Montage und Installation
Daten
A-codiert, 5 polig
PIN 1
n. c.
PIN 2
+24V
PIN 3
GND
PIN 4
Sys-H
PIN 5
Sys-L
Kunststoffkörper in
hellblau
A-codiert, 5 polig
PIN 1
n. c.
PIN 2
+24V
PIN 3
GND
PIN 4
Sys-H
PIN 5
Sys-L
Kunststoffkörper in
hellblau
A-codiert, 4 polig
PIN 1
+24V
PIN 2
n. c.
PIN 3
GND
PIN 4
n. c.
PIN 5
n. c.
Kunststoffkörper in schwarz
A-codiert, 4 polig,
PIN 1
+24V
PIN 2
DI bzw. DO
PIN 3
GND
PIN 4
DI bzw. DO
PIN 5
n. c.
Kunststoffkörper in schwarz
A-codiert, 5 polig,
PIN 1
+24V
PIN 2
AIN+ (/AUOT)
PIN 3
GND
PIN 4
AIN-
PIN 5
10V - REF
Kunststoffkörper in
weiß
(bn)
(bl)
(sw)
(gr)
(bn)
(bl)
(sw)
(gr)
(bn)
(bl)
(bn)
(ws)
(bl)
(sw)
(bn)
(ws)
(bl)
(sw)
(rt)
41
