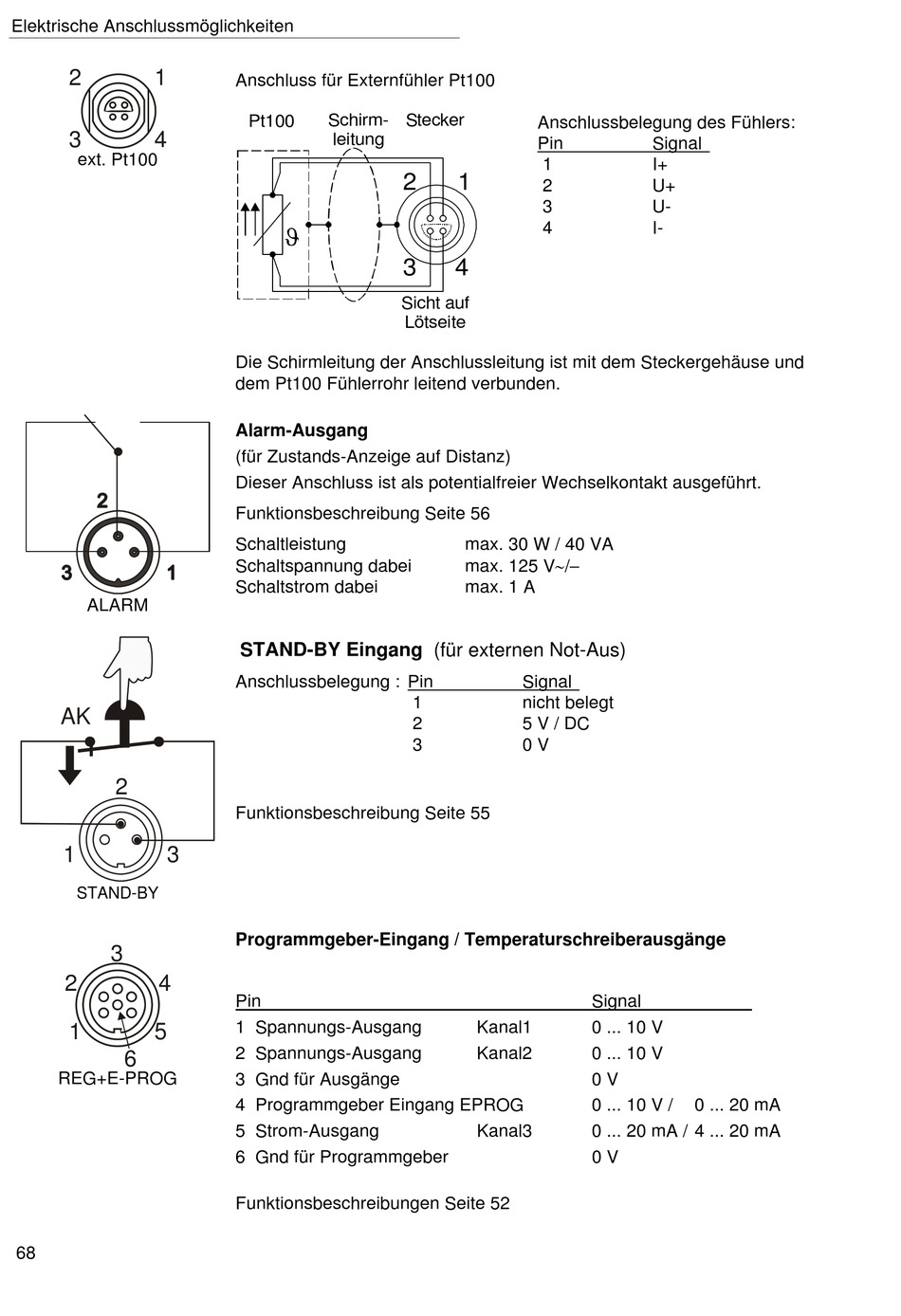

Elektrische Anschlussmöglichkeiten
2
1
3
4
ext. Pt100
ALARM
AK
2
1
3
STAND-BY
3
2
4
1
5
6
REG+E-PROG
68
Anschluss für Externfühler Pt100
Schirm-
Pt100
leitung
Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse und
dem Pt100 Fühlerrohr leitend verbunden.
Alarm-Ausgang
(für Zustands-Anzeige auf Distanz)
Dieser Anschluss ist als potentialfreier Wechselkontakt ausgeführt.
Funktionsbeschreibung Seite 56
Schaltleistung
Schaltspannung dabei
Schaltstrom dabei
STAND-BY Eingang (für externen Not-Aus)
Anschlussbelegung : Pin
Funktionsbeschreibung Seite 55
Programmgeber-Eingang / Temperaturschreiberausgänge
Pin
1 Spannungs-Ausgang
2 Spannungs-Ausgang
3 Gnd für Ausgänge
4 Programmgeber Eingang EPROG
5 Strom-Ausgang
6 Gnd für Programmgeber
Funktionsbeschreibungen Seite 52
Stecker
Anschlussbelegung des Fühlers:
Pin
1
2
1
2
3
4
3
4
Sicht auf
Lötseite
max. 30 W / 40 VA
max. 125 V/
max. 1 A
Signal
1
nicht belegt
2
5 V / DC
3
0 V
Kanal1
Kanal2
Kanal3
Signal
I+
U+
U-
I-
Signal
0 ... 10 V
0 ... 10 V
0 V
0 ... 10 V /
0 ... 20 mA
0 ... 20 mA / 4 ... 20 mA
0 V
