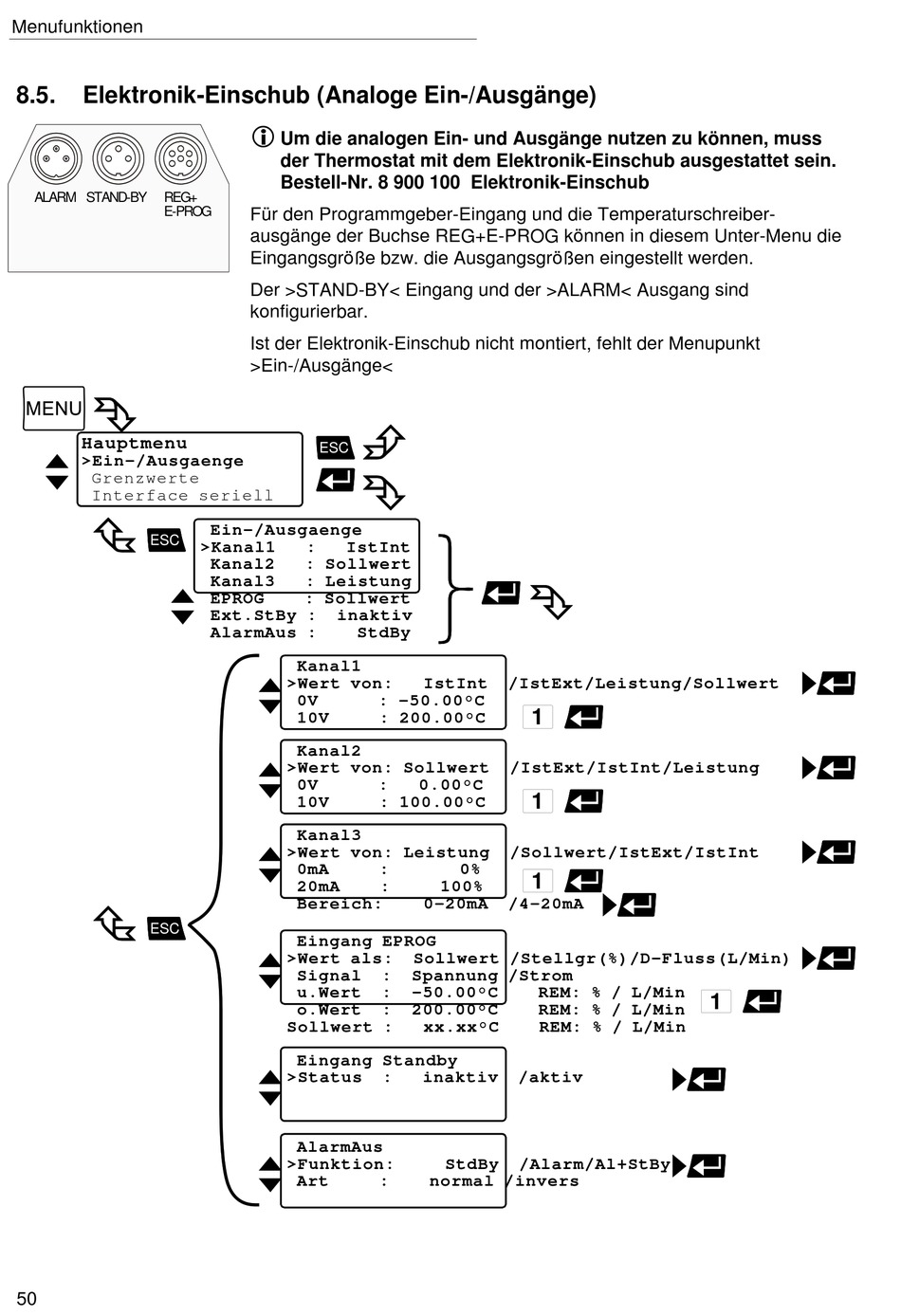

8.5. Elektronik-Einschub (Analoge Ein-/Ausgänge)
ALARM STAND-BY REG+
E-PROG
Hauptmenu
>Ein-/Ausgaenge
Grenzwerte
Interface seriell
ESC
ESC
50

Um die analogen Ein- und Ausgänge nutzen zu können, muss
der Thermostat mit dem Elektronik-Einschub ausgestattet sein.
Bestell-Nr. 8 900 100 Elektronik-Einschub
Für den Programmgeber-Eingang und die Temperaturschreiber-
ausgänge der Buchse REG+E-PROG können in diesem Unter-Menu die
Eingangsgröße bzw. die Ausgangsgrößen eingestellt werden.
Der >STAND-BY< Eingang und der >ALARM< Ausgang sind
konfigurierbar.
Ist der Elektronik-Einschub nicht montiert, fehlt der Menupunkt
>Ein-/Ausgänge<
ESC
Ein-/Ausgaenge
>Kanal1 : IstInt
Kanal2 : Sollwert
Kanal3 : Leistung
EPROG : Sollwert
Ext.StBy : inaktiv
AlarmAus : StdBy
Kanal1
>Wert von:
0V
10V
Kanal2
>Wert von:
0V
10V
Kanal3
>Wert von:
0mA
20mA
Bereich:
Eingang EPROG
>Wert als:
Signal
u.Wert
o.Wert
Sollwert :
Eingang Standby
>Status
AlarmAus
>Funktion:
Art
IstInt / IstExt/Leistung/Sollwert
: -50.00°C
1
: 200.00°C
Sollwert /IstExt/
: 0.00°C
1
: 100.00°C
Leistung / Sollwert/
: 0%
1
: 100%
0-20mA /4-20mA
Sollwert / Stellgr(%)/D-Fluss(L/Min)
: Spannung /Strom
: -50.00°C REM: % / L/Min
: 200.00°C REM: % / L/Min
xx.xx°C REM: % / L/Min
: inaktiv /aktiv
StdBy /Alarm/Al+StBy
: normal /invers
IstInt/Leistung
IstExt/IstInt
