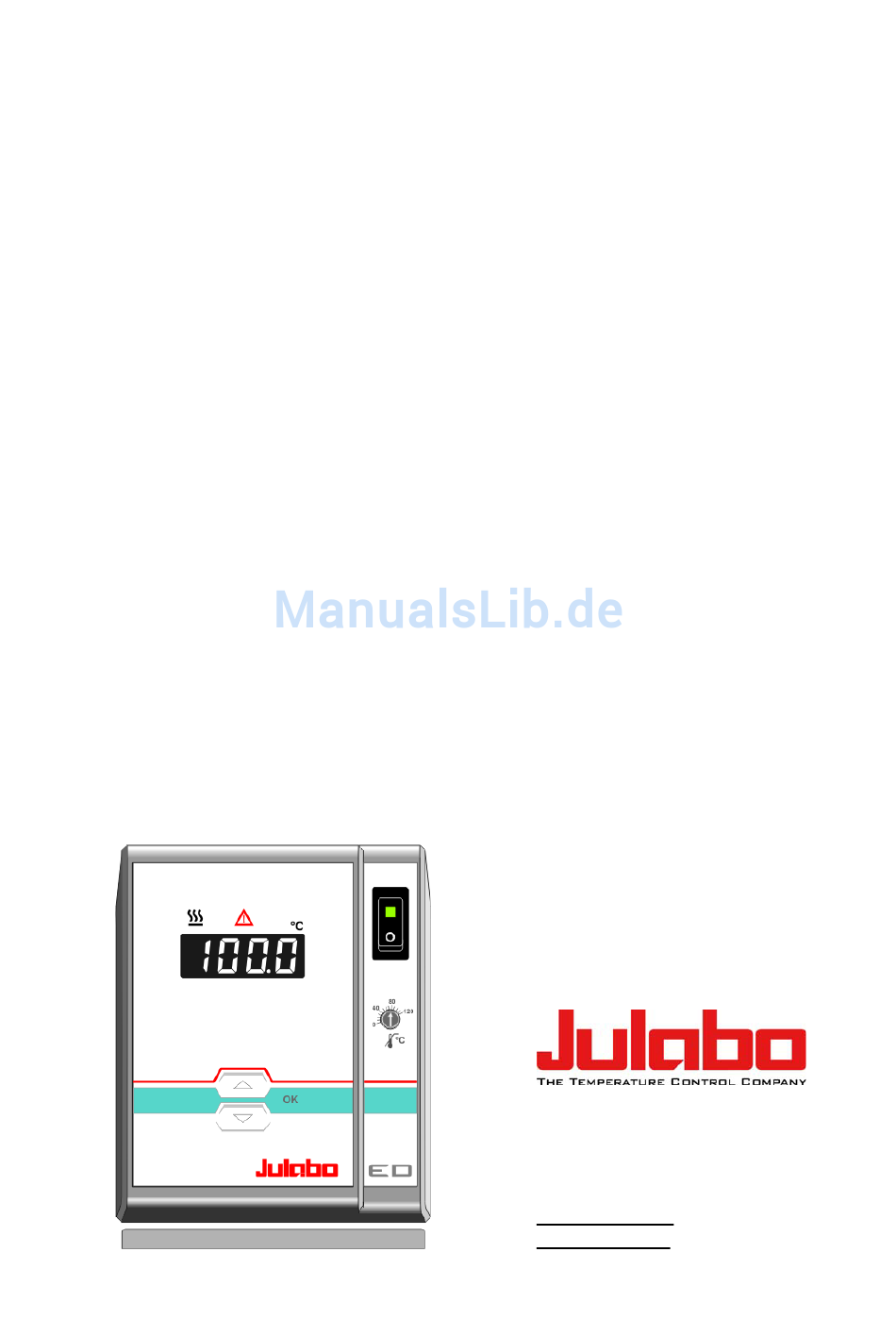

- Seite 1 DEUTSCH Betriebsanleitung Bad-/ Umwälzthermostate ED-5A ED-5M ED-5 JULABO GmbH 77960 Seelbach / Germany Tel. +49 (0) 7823 / 51-0 +49 (0) 7823 / 24 91 info@julabo.de www.julabo.de 1.950.0270-V2 06/12 19500270-V2.doc Druck: 23.07.13...
- Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Thermostate vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Das JULABO Qualitäts-Management-System Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor und Industrie erfüllen die Forderungen der Prüfnormen ISO 9001 und...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Betriebsanleitung ........................4 Bestimmungsgemäßer Zweck ..................4 1.1. Beschreibung ......................4 Verantwortung des Betreibers – Allgemeine Sicherheitshinweise ........4 2.1. Entsorgen ........................6 2.2. EG-Konformität ......................7 2.3. Gewährleistung ......................7 2.4. Technische Daten ....................... 8 Bedienungsanleitung ......................10 Sicherheitshinweise ...................... -
Seite 4: Betriebsanleitung
Umwälzpumpe allpolig, bleibend abgeschaltet. Verantwortung des Betreibers – Allgemeine Sicherheitshinweise Die Produkte der Firma JULABO GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Thermostaten entstehen können und nennt die wichtigsten Sicherheitsmaßnahmen, um diese Gefahren... - Seite 5 Falls Sie Fragen zur Bedienung des Gerätes oder bezüglich der Betriebsanleitung haben, bitte rufen Sie uns an! +49 (0) 7823 / 51-0 Kontakt: JULABO GmbH +49 (0) 07823 / 2491 Eisenbahnstraße 45 info@julabo.de 77960 Seelbach / Germany ...
-
Seite 6: Entsorgen
Es bestehen thermische Gefahren: Verbrennung, Verbrühen, Heißdampf, heiße, berührbare Teile und Flächen. Warnschild W26: Farben: gelb, schwarz Warnung vor heißer Oberfläche. (Das Schild wird von JULABO angebracht) 2.1. Entsorgen Gültigkeitsbereich: EU-Staaten Siehe aktuelles Amtsblatt der Europäischen Union - WEEE-Richtlinie. -
Seite 7: Eg-Konformität
JULABO GmbH Eisenbahnstr. 45 77960 Seelbach / Germany 2.3. Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der... -
Seite 8: Technische Daten
Alle Daten beziehen sich auf Nennspannung und Nennfrequenz Betriebstemperatur 70 °C Umgebungstemperatur 20 °C Temperierflüssigkeit Wasser Technische Änderungen vorbehalten. Badthermostate ED-5A ED-5M ED-5 Plexiglas Makrolon Badgefäße aus Edelstahl Arbeitstemperatur Bereich 20 ... 60 20 ... 100 20 ... 100 Temperaturkonstanz ±0,03 ±0,03 ±0,03... - Seite 9 Sicherheitsvorkehrungen nach IEC 61010-2-010: Übertemperaturschutz, variabel einstellbar 20 °C ... 120 °C Unterniveauschutz Schwimmerschalter Klasseneinteilung nach DIN 12876-1 Klasse I Alarmmeldung optisch + akustisch (permanent) Umgebungsbedingungen nach IEC 61 010-1: Nur für Innenräume. Bis 2000 m Höhe – Normal Null. Umgebungstemperatur: +5 ...
-
Seite 10: Bedienungsanleitung
Bedienungsanleitung Bedienungsanleitung Sicherheitshinweise 3.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Warnung: Bezeichnet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen. - Seite 11 Der Thermostat darf nur mit nicht brennbaren Flüssigkeiten betrieben werden. Das Gerät auf ebener Fläche auf einer Unterlage aus nicht brennbarem Material aufstellen. Unter dem Gerät ist der Aufenthalt während des Betriebes verboten. Vor der Inbetriebnahme unbedingt die Bedienungsanleitung lesen. ...
- Seite 12 Sicherheitshinweise Vorsicht: Zum bestimmungsgemäßen Gebrauch der Thermostate gehört es, z. B. in einem Reaktor Flüssigkeiten zu temperieren. Wir wissen nicht, welche Substanzen das sind. Viele Substanzen sind: entzündlich, brennbar oder explosiv gesundheitsschädlich umweltgefährdend also: gefährlich. Der Benutzer allein ist für den Umgang mit diesen Stoffen verantwortlich! Folgende Fragen sollen helfen, mögliche Gefahren zu erkennen und Risiken klein zu halten.
-
Seite 13: Bedienungs- Und Funktionselemente

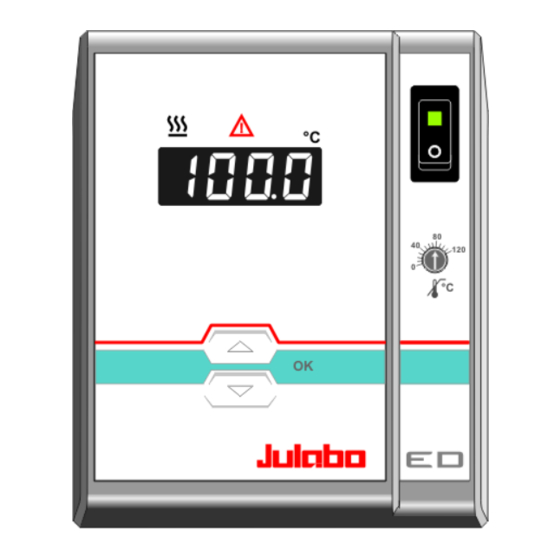

Bedienungs- und Funktionselemente Frontseite Rückseite Netzschalter für Thermostaten, beleuchtet Editier-Tasten Temperatur-Sollwert höher/niedriger einstellen Taste kurz betätigen für Einzelschritte, Taste gedrückt halten für schnelles Durchzählen. Taste OK 1. Wert/Parameter speichern LED Temperaturanzeige, Menu-Anzeige Kontroll-Anzeige –Heizung Kontroll-Anzeige – Alarm Einstellbarer Übertemperaturschutz nach IEC 61010-2-010 Netzsicherungen für Thermostat: Sicherungsautomat 15 A Netzkabel mit Stecker... -
Seite 14: Vorbereitungen
ED-5A / ED-5M Der auf einer Edelstahlbrücke montierte Thermostat (A) wird hinten auf das Badgefäß aufgesetzt. Draufsicht ED-5 Der auf einer Edelstahlbrücke montierte Thermostat (A) wird hinten auf das Badgefäß aufgesetzt. Mit dem Baddeckel (B) den vorderen Bereich des Bades abdecken. -
Seite 15: Befüllen / Entleeren
JULABO unbedingt Rücksprache gehalten werden. Es dürfen weder ätzende, noch korrosiv wirkende Temperierflüssigkeiten verwendet werden. JULABO übernimmt keine Haftung bei Schäden, die durch die Auswahl einer ungeeigneten Badflüssigkeit entstehen. Ungeeignete Badflüssigkeiten sind z. B. Substanzen, die sehr hochviskos sind (deutlich höher als 30 mm... -
Seite 16: Temperierung Extern Angeschlossener Systeme
Wird der Thermostat wieder ohne externen Verbraucher betrieben, muss der Pumpenanschluss (24a) mit der Verschlussschraube geschlossen werden. Externen Verbraucher anschließen: Verschlussschraube vom Pumpenanschluss (24a) entfernen. Schläuche für Vor- und Rücklauf an den Pumpenan- schlüssen (24a, 24b) anschließen und mit Schlauchschellen sichern. ED-5A / ED-5M ED-5... -
Seite 17: Temperierschläuche
5.5. Temperierschläuche Folgende Schläuche werden empfohlen Bestell-Nr. Länge Temperaturbereich ® 8930008 -Schlauch 8 mm l. W. -20 °C bis 120 °C ® 8930010 -Schlauch 10 mm l. W. -20 °C bis 120 °C 8930108 Vitonschlauch 8 mm l. W. -50 °C bis 200 °C 8930110 Vitonschlauch... -
Seite 18: Pumpeneinstellungen
Vorbereitungen 5.6. Pumpeneinstellungen Um allen Anforderungen für interne und/oder externe Temperieraufgaben gerecht zu werden, kann die Mechanik der Pumpe eingestellt werden. Die Pumpeneinstellung ist bereits werksseitig vorgenommen. Sie kann bei Bedarf wie folgt verändert werden. Mit dem Schraubendreher die Schraube (1) etwa eine Umdrehung lösen. - Seite 19 Kühlschlange ED-5 Zur Kompensierung der Eigentemperatur genügt im Allgemeinen ein Kühlwasserstrom von 45 ml/min. Bei Arbeiten nahe der Umgebungstemperatur (20 °C) sollte die Kühlwassertemperatur mindestens 5 °C niedriger sein als die Arbeitstemperatur. Hinweis: Eintauchkühler Diese Geräte dienen zur Gegenkühlung bei Arbeiten unterhalb der Raumtemperatur anstelle von Kühlwasser.
-
Seite 20: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 6.1. Netzanschluss Vorsicht: Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! Der Netzstecker dient als sichere Schutztrennung vom Stromver- sorgungsnetz und muss immer frei zugänglich sein. Gerät nicht mit beschädigtem Netzkabel in Betrieb nehmen. ... -
Seite 21: Autostart Einschalten / Ausschalten
AUTOSTART aus. Hinweis: Der Thermostat wird von JULABO gemäß der NAMUR Empfehlung konfiguriert und ausgeliefert. Für den Start bedeutet dies, dass ein Gerät nach einem Netzausfall in einen sicheren Betriebszustand gehen muss. Dieser sichere Betriebszustand wird mit der Meldung „OFF“... -
Seite 22: Temperatureinstellung
Inbetriebnahme 6.4. Temperatureinstellung Werkseinstellungen: Die Einstellung kann im Start- oder Stop-Zustand erfolgen. 25 °C Eine der Editier-Tasten kurz betätigen um von der Istwert- zur Sollwert-Anzeige umzuschalten. Der Wert wird ca. 8 Sekunden angezeigt. Soll der Wert geändert werden, muss innerhalb dieser Zeit mit der Einstellung begonnen werden. -
Seite 23: Mögliche Störursachen / Alarm-Meldungen
Mögliche Störursachen / Alarm-Meldungen Bei den nachfolgend aufgeführten Störungen werden Heizung und Umwälzpumpe des Thermostaten allpolig bleibend abgeschaltet. Die Kontroll-Anzeige „ “ leuchtet auf und gleichzeitig ertönt ein anhaltender Signalton. An der LED Temperaturanzeige wird der Grund für den Alarm als Nummer eingeblendet. Der Signalton kann durch Betätigen der Taste stumm geschaltet werden. -
Seite 24: Reinigung Des Gerätes
Telefon: +49 (0) 07823 / 5166 Telefax: +49 (0) 07823 / 5199 E-mail: service@julabo.de Im Bedarfsfall sollte das Gerät durch einen JULABO Service- Techniker überprüft werden. Netzsicherungen: Thermostat: Sicherungsautomaten – 15A. Reinigung des Gerätes Vorsicht: Gerät ausschalten und Verbindung zum Energieversorgungsnetz trennen, bevor Reinigungsarbeiten durchgeführt werden. -
Seite 25: Reinigung Von Bädern Aus Plexiglas® Und Makrolon
8.1. Reinigung von Bädern aus Plexiglas® und Makrolon® Bäder aus Plexiglas® und Makrolon® werden dort eingesetzt, wo Vorgänge im Temperiergut visuell beobachtet werden müssen. Die „Durchsichtbarkeit“ der Badgefäße darf bei der Reinigung nicht zerstört werden. Vorsicht: Ungeeignete Reinigungsmittel für Badgefäße aus Plexiglas® und Makrolon®. -
Seite 26: Reparatur Des Gerätes
Sie es vorab per Fax oder E-Mail (service@julabo.de). Für eventuelle Schadensfälle durch unsachgemäße Verpackung ist JULABO nicht haftbar. JULABO behält sich das Recht vor, im Sinne einer Produktver- besserung notwendig gewordene Veränderungen technischer Art, die zu einer einwandfreien Funktion beitragen, während des...
