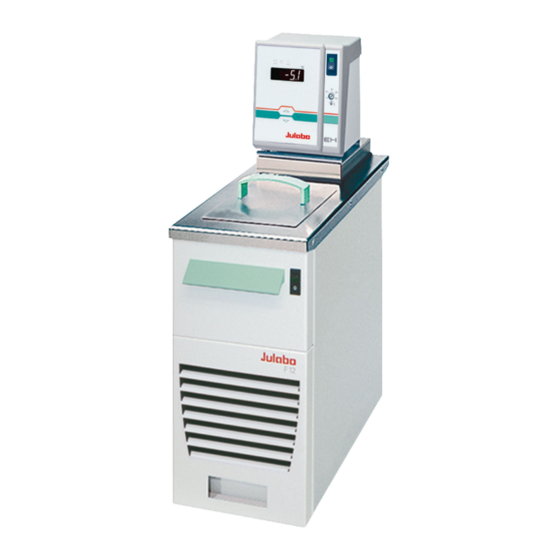

- Seite 1 DEUTSCH Betriebsanleitung Einhängethermostat JULABO GmbH 77960 Seelbach / Germany Tel. +49 (0) 7823 / 51-0 +49 (0) 7823 / 24 91 info@julabo.de www.julabo.de 1.950.0252-V2 06/13 19500252-V2.doc Druck: 11.07.13...
- Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Geräte vertraut machen. Lesen Sie die Betriebsanleitung sorgfältig! Das JULABO Qualitäts-Management-System Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor und Industrie erfüllen die Forderungen der Prüfnormen ISO 9001 und...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Betriebsanleitung ........................4 Bestimmungsgemäßer Zweck ..................4 1.1. Beschreibung ......................4 Verantwortung des Betreibers – Allgemeine Sicherheitshinweise ........4 2.1. Entsorgen ........................7 2.2. EG-Konformität ......................8 2.3. Gewährleistung ......................8 2.4. Technische Daten ....................... 9 Bedienungsanleitung ......................11 Sicherheitshinweise ...................... -
Seite 4: Betriebsanleitung
Kältebädern. Verantwortung des Betreibers – Allgemeine Sicherheitshinweise Die Produkte der Firma JULABO GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Thermostaten entstehen können und nennt die wichtigsten Sicherheitsmaßnahmen, um diese Gefahren... - Seite 5 Diese Personen müssen die möglichen Gefahren in ihrer Gesamtheit abschätzen können. Falls Sie Fragen zur Bedienung des Gerätes oder bezüglich der Betriebsanleitung haben, bitte rufen Sie uns an! Kontakt: JULABO GmbH Tel. +49 (0) 7823 / 51-0 info@julabo.de Eisenbahnstraße 45 Fax +49 (0) 07823 / 2491 www.julabo.de...
- Seite 6 Warnung vor heißer Oberfläche. (Das Schild wird von JULABO angebracht) Beachten Sie die Anweisungen in den Anleitungen der Fremdgeräte, die Sie an das Julabo Gerät anschließen, insbesondere die dazugehörigen Sicherheitshinweise. Die Anschlussbelegung der Stecker und die technischen Daten der Produkte sind unbedingt...
-
Seite 7: Entsorgen
2.1. Entsorgen Das Produkt enthält als Temperierflüssigkeit Öle, die als Abfall anfallen und die ganz oder teilweise aus Mineralöl oder synthetischem Öl bestehen. Beachten Sie sämtliche Vorschriften für die Entsorgung in den Sicherheitsdatenblättern. Gültigkeitsbereich: EU-Staaten Siehe aktuelles Amtsblatt der Europäischen Union - WEEE-Richtlinie. Richtlinie des Europäischen Parlaments und des Rates über Elektro- und Elektronik-Altgeräte. -
Seite 8: Eg-Konformität
JULABO GmbH Eisenbahnstr. 45 77960 Seelbach / Germany 2.3. Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der... -
Seite 9: Technische Daten
2.4. Technische Daten Arbeitstemperatur Bereich °C 20 ... 150 Temperaturkonstanz °C ±0.03 Temperatureinstellung digital Temperaturanzeige Auflösung °C ATC - Absolute Temperature Calibration 1-Punkt Temperaturregelung PID1 Heizleistung (bei 230 V) Heizleistung (bei 115 V) Heizleistung (bei 100V) 0.75 Umwälzpumpe: Förderstrom. l/min bei 0 bar Druck max. - Seite 10 Verantwortung des Betreibers – Allgemeine Sicherheitshinweise Sicherheitsvorkehrungen nach IEC 61010-2-010: Übertemperaturschutz, variabel einstellbar 0 °C ... 170 °C Unterniveauschutz Schwimmerschalter Klasseneinteilung nach DIN 12876-1 Klasse III Alarmmeldung optisch + akustisch (permanent) Umgebungsbedingungen nach IEC 61 010-1: Nur für Innenräume. Bis 2000 m Höhe – Normal Null. Umgebungstemperatur: +5 ...
-
Seite 11: Bedienungsanleitung
Bedienungsanleitung Sicherheitshinweise 3.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Warnung: Bezeichnet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen. - Seite 12 Sicherheitshinweise sorgungsnetz und muss immer frei zugänglich sein. Das Gerät auf ebener Fläche auf einer Unterlage aus nicht brennbarem Material aufstellen. Unter dem Gerät ist der Aufenthalt während des Betriebes verboten. Vor der Inbetriebnahme unbedingt die Benutzerinformation lesen. ...
- Seite 13 Vorsicht: Zum bestimmungsgemäßen Gebrauch der Thermostate gehört es, z. B. in einem Reaktor Flüssigkeiten zu temperieren. Wir wissen nicht, welche Substanzen das sind. Viele Substanzen sind: entzündlich, brennbar oder explosiv gesundheitsschädlich umweltgefährdend also: gefährlich. Der Benutzer allein ist für den Umgang mit diesen Stoffen verantwortlich! Folgende Fragen sollen helfen, mögliche Gefahren zu erkennen und Risiken klein zu halten.
-
Seite 14: Bedienungs- Und Funktionselemente
Taste gedrückt halten für schnelles Durchzählen. Taste OK 1. Wert / Parameter speichern LED Temperaturanzeige, Menu-Anzeige Kontroll-Anzeige –Heizung Kontroll-Anzeige – Kühlung Kontroll-Anzeige – Alarm Einstellbarer Übertemperaturschutz nach IEC 61010-2-010 °C Anschlussbuchse: Alarmausgang, Steuersignal für Julabo Kälte-Badgefäß Netzkabel mit Stecker Netzsicherung: Sicherungsautomat 15 A... -
Seite 15: Vorbereitungen
Vorbereitungen 5.1. Aufstellen Vorsicht: Den Einhängethermostat sorgfältig befestigen. Der Heizer darf nicht an der Wand des Badgefäßes anstehen. Abstand mindestens 15 mm. Schlecht montierte Einhängethermostate können in das Badgefäß fallen. G e f a h r d u r c h S t r o m s c h l a g ! Netzstecker ziehen und damit Verbindung zum Energieversorgungsnetz trennen. -
Seite 16: Temperierflüssigkeiten
JULABO unbedingt Rücksprache gehalten werden. Es dürfen weder ätzende, noch korrosiv wirkende Temperierflüssigkeiten verwendet werden. JULABO übernimmt keine Haftung bei Schäden, die durch die Auswahl einer ungeeigneten Badflüssigkeit entstehen. Ungeeignete Badflüssigkeiten sind z. B. Substanzen, die sehr hochviskos sind (deutlich höher als empfohlen bei der jeweiligen Arbeitstemperatur ) ... -
Seite 17: Temperierung Extern Angeschlossener Systeme
5.3. Temperierung extern angeschlossener Systeme Vorsicht: Alle Schlauchanschlüsse gegen Abrutschen sichern. Wird der Thermostat wieder ohne externen Verbraucher betrieben, muss der Pumpenanschluss (24a) mit der Verschlussschraube geschlossen werden. Mit dem Thermostaten können Temperieraufgaben in externen, geschlossenen Systemen vorgenommen werden (Temperierkreislauf). 5.3.1. -
Seite 18: Pumpeneinstellungen
Vorbereitungen Warnung: Schläuche: Eine Gefahrenquelle bei höheren Arbeitstemperaturen sind die Temperierschläuche. Durch einen beschädigten Temperierschlauch kann heiße Temperierflüssigkeit in kurzer Zeit in großer Menge ausgepumpt werden. Mögliche Folgen sind: Verbrennungen der Haut bei Personen Atembeschwerden durch heiße Atmosphäre Sicherheitsanweisungen ... -
Seite 19: Gegenkühlung
5.6. Gegenkühlung Vorsicht: Schlauchanschlüsse gegen Abrutschen sichern. Beachten Sie sämtliche gesetzlichen Bestimmungen und die Vorschriften der Wasserversorgungsunternehmen, die am Betriebsort gelten. Für Arbeiten nahe der Umgebungstemperatur ist eine Kühlschlange (Bestell-Nr. 8 970 105) erforderlich. Kühlschlange montieren: Badklammer (21) entfernen. ... -
Seite 20: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 6.1. Netzanschluss Vorsicht: Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! Der Netzstecker dient als sichere Schutztrennung vom Stromver- sorgungsnetz und muss immer frei zugänglich sein. Gerät nicht mit beschädigtem Netzkabel in Betrieb nehmen. ... -
Seite 21: Temperatureinstellung
AUTOSTART ein. AUTOSTART aus. Hinweis: Der Thermostat wird von JULABO gemäß der NAMUR Empfehlung konfiguriert und ausgeliefert. Für den Start bedeutet dies, dass ein Gerät nach einem Netzausfall in einen sicheren Betriebszustand gehen muss. Dieser sichere Betriebszustand wird mit der Meldung „OFF“ an der LED Temperaturanzeige angezeigt. -
Seite 22: Atc - Absolute Temperature Calibration
Inbetriebnahme 6.5. ATC - Absolute Temperature Calibration Arbeitstemperatur 1-Punkt-Kalibrierung: Bereich: Seite 9 Der Abgleich des Temperaturfühlers kann bei jedem Wert im Arbeitstemperaturbereich durchgeführt werden. Die Übertemperatur-Schutzeinrichtung auf einen Wert über dem gewünschten Abgleichwert einstellen (Beispiel: 80 °C). Ein geeichtes Thermometer (Auflösung: 0.01 °C) in der Mitte des verwendeten Bades platzieren um die tatsächliche Badtemperatur messen zu können. -
Seite 23: Timerfunktion
6.6. Timerfunktion Mit der Timer-Funktion kann die Betriebszeit auf eine vorgegebene Zeit begrenzt werden. 6.6.1. Zeit einstellen Die Einstellung kann nur im Stop-Zustand erfolgen. Die Timerfunktion aufrufen: Werkeinstellung: Die Enter-Taste gedrückt halten und die Editier-Taste kurz betätigen. Die zuletzt eingestellte Zeit wird angezeigt. Zeit einstellen: Max. -
Seite 24: Schutzeinrichtungen Nach Iec 61010-2-010
Inbetriebnahme 6.7. Schutzeinrichtungen nach IEC 61010-2-010 Die Schutzeinrichtungen mindestens 2-mal pro Jahr überprüfen! Siehe Seite 13. 6.7.1. Übertemperatur-Schutzeinrichtung Warnung: Dieser Übertemperatur-Begrenzer muss mindestens 25 °C unter den Brennpunkt der Temperierflüssigkeit eingestellt werden! Bei nicht richtiger Einstellung besteht Brandgefahr! Keine Haftung bei falscher Einstellung! Diese Übertemperatur-Schutzeinrichtung wirkt unabhängig vom Regelkreis. -
Seite 25: Mögliche Störursachen / Alarm-Meldungen
Mögliche Störursachen / Alarm-Meldungen Bei den nachfolgend aufgeführten Störungen werden Heizung und Umwälzpumpe des Thermostaten allpolig bleibend abgeschaltet. Die Kontroll-Anzeige „ “ leuchtet auf und gleichzeitig ertönt ein anhaltender Signalton. An der LED Temperaturanzeige wird der Grund für den Alarm als Nummer eingeblendet. Der Signalton kann durch Betätigen der Taste stumm geschaltet werden. -
Seite 26: Elektrische Anschlussmöglichkeiten
Telefon: +49 (0) 07823 / 5166 Telefax: +49 (0) 07823 / 5199 E-mail: service@julabo.de Im Bedarfsfall sollte das Gerät durch einen JULABO Service-Techniker überprüft werden. Netzsicherungen: Die Netzsicherungen für das Gerät an der Gehäuserückseite sind Sicherungsautomaten – 15A. Elektrische Anschlussmöglichkeiten Achtung: Nur geschirmte Leitungen verwenden. -
Seite 27: Reinigung / Reparatur Des Gerätes
Auf sorgfältige und sachgemäße Verpackung zu achten. Unbedingt eine kurze Fehlerbeschreibung beifügen. Sollten Sie Ihr JULABO Gerät an uns zurücksenden, dann finden Sie auf unserer Internetseite www.julabo.de ein entsprechendes Formular als Rücksendeschein. Bitte legen Sie das ausgefüllte Formular der Gerätelieferung bei oder senden Sie es vorab per Fax oder E-Mail.
