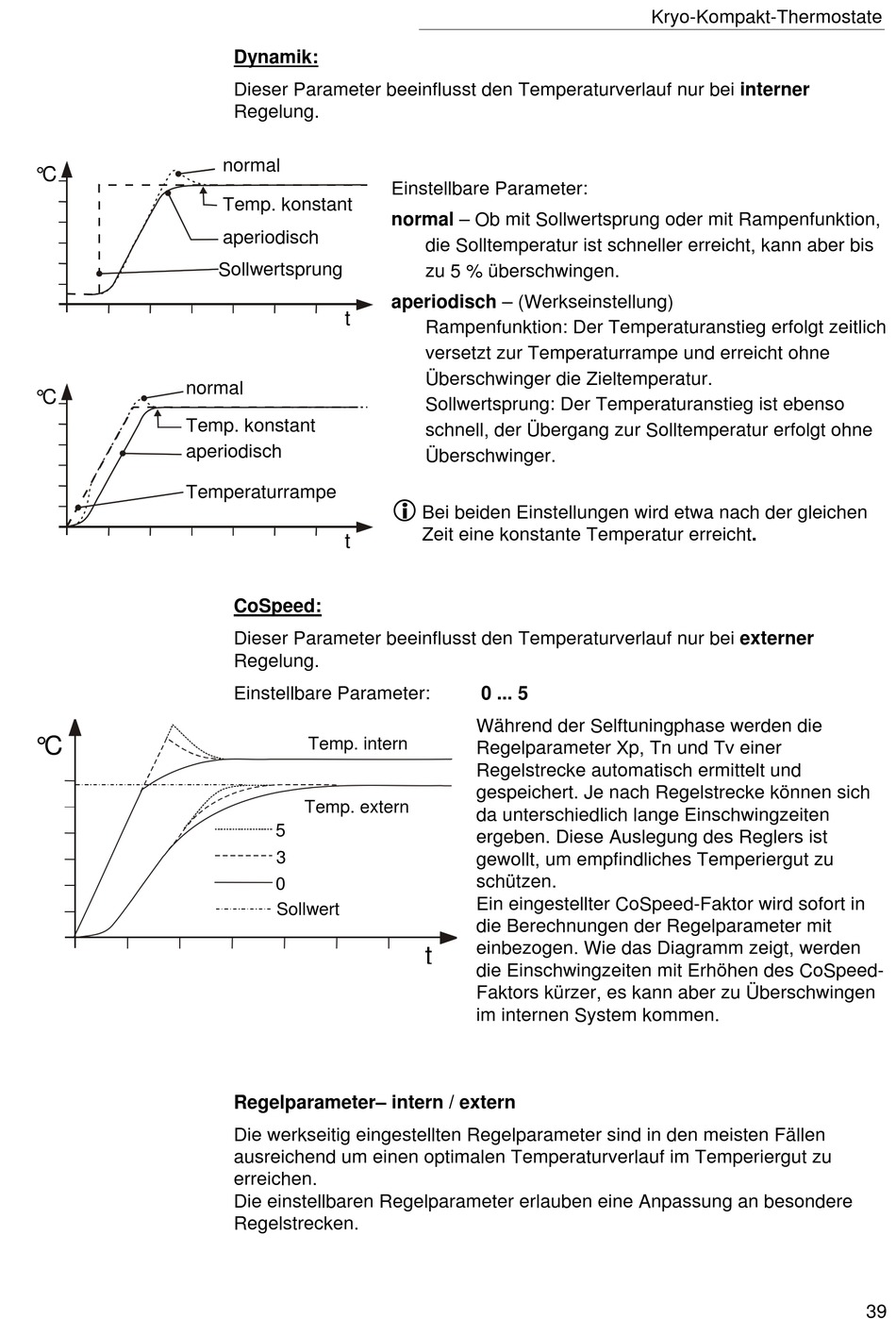

Julabo CF31 Betriebsanleitung Seite 39

°C
normal
°C
Temp. konstant
aperiodisch
Temperaturrampe
°C
Dynamik:
Dieser Parameter beeinflusst den Temperaturverlauf nur bei interner
Regelung.
normal
Temp. konstant
aperiodisch
Sollwertsprung
t
t
CoSpeed:
Dieser Parameter beeinflusst den Temperaturverlauf nur bei externer
Regelung.
Einstellbare Parameter:
Temp. intern
Temp. extern
5
3
0
Sollwert
Regelparameter– intern / extern
Die werkseitig eingestellten Regelparameter sind in den meisten Fällen
ausreichend um einen optimalen Temperaturverlauf im Temperiergut zu
erreichen.
Die einstellbaren Regelparameter erlauben eine Anpassung an besondere
Regelstrecken.
Einstellbare Parameter:
normal – Ob mit Sollwertsprung oder mit Rampenfunktion,
die Solltemperatur ist schneller erreicht, kann aber bis
zu 5 % überschwingen.
aperiodisch – (Werkseinstellung)
Rampenfunktion: Der Temperaturanstieg erfolgt zeitlich
versetzt zur Temperaturrampe und erreicht ohne
Überschwinger die Zieltemperatur.
Sollwertsprung: Der Temperaturanstieg ist ebenso
schnell, der Übergang zur Solltemperatur erfolgt ohne
Überschwinger.

Bei beiden Einstellungen wird etwa nach der gleichen
Zeit eine konstante Temperatur erreicht.
0 ... 5
Während der Selftuningphase werden die
Regelparameter Xp, Tn und Tv einer
Regelstrecke automatisch ermittelt und
gespeichert. Je nach Regelstrecke können sich
da unterschiedlich lange Einschwingzeiten
ergeben. Diese Auslegung des Reglers ist
gewollt, um empfindliches Temperiergut zu
schützen.
Ein eingestellter CoSpeed-Faktor wird sofort in
die Berechnungen der Regelparameter mit
einbezogen. Wie das Diagramm zeigt, werden
t
die Einschwingzeiten mit Erhöhen des CoSpeed-
Faktors kürzer, es kann aber zu Überschwingen
im internen System kommen.
Kryo-Kompakt-Thermostate
39
